Мотор-редуктор 3МП-100
Планетарные зубчатые мотор-редукторы одно-, двух- и трех- ступенчатые типа ЗМП (1МПз) предназначены для установки в качестве привода общего назначения.

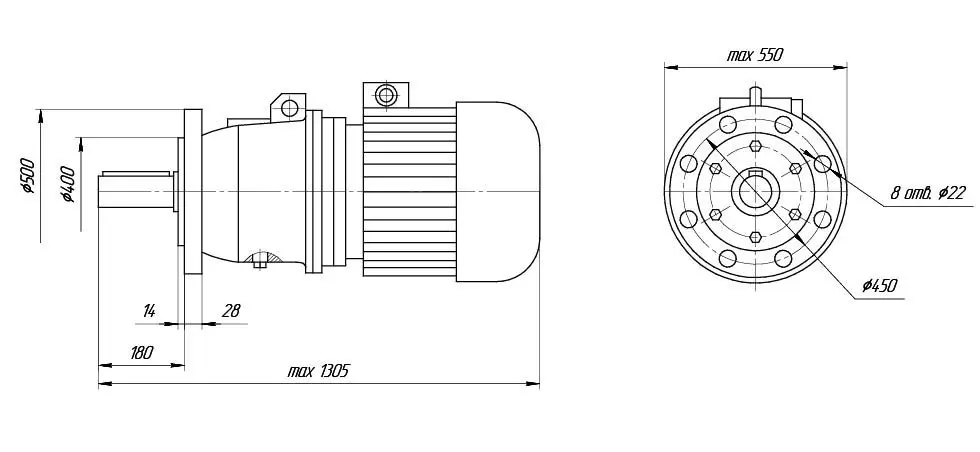

Габаритные и присоединительные размеры планетарных мотор-редукторов 3МП-100
Исполнение на лапах
Исполнение на фланце
Цилиндрический вал
Конический вал
Основные технические характеристики планетарных мотор-редукторов 3МП-100
| Планетарные мотор-редукторы ЗМП-100 | ||||||
|---|---|---|---|---|---|---|
| Частота вращения выходного вала,об/мин | Крутящий моментна выходном валу,Н.м | Комплектующий электродвигатель | Радиально-консольная нагрузка на выходном валу,Н | КПД редукторной части,% | Масса редукторной части, кг (не более) | |
| Марка | Мощность,кВт | |||||
| трехступенчатые | ||||||
| 3,55 | 3950 | АИР100L8 | 1,5 | 13000 | 96 | 310 |
| 2897 | АИР90LB8 | 1,1 | ||||
| 4,4 | 3187 | АИР100L8 | 1,5 | |||
| 2338 | АИР90LB8 | 1,1 | ||||
| 5,6 | 3673 | АИР100LA6 | 2,2 | |||
| 2504 | АИР90L6 | 1,5 | ||||
| 7,1 | 3950 | АИР100S4 | 3 | |||
| 2897 | АИР90L4 | 2,2 | ||||
| 9 | 4155 | АИР100L4 | 4 | |||
| 3116 | АИР100S4 | 3 | ||||
| 12,5 | 4114 | АИР100L2 | 5,5 | |||
| 2995 | АИР100S2 | 4 | ||||
| 16 | 3214 | АИР100L2 | 5,5 | |||
| 2338 | АИР100S2 | 4 | ||||
| двухступенчатые | ||||||
| 18 | 3895 | 4А160S8 | 7,5 | 13000 | 97 | 290 |
| 2857 | 4А132M8 | 5,5 | ||||
| 22,4 | 4591 | 4А160S6 | 11 | |||
| 3130 | 4А132M6 | 7,5 | ||||
| 28 | 3673 | 4А160S6 | 11 | |||
| 2504 | 4А132M6 | 7,5 | ||||
| 35,5 | 3950 | 4А160S4 | 15 | |||
| 2897 | 4А132M4 | 11 | ||||
| 45 | 4570 | 4А180S4 | 22 | |||
| 3115 | 4А160S4 | 15 | ||||
| 56 | 3672 | 4А180S4 | 22 | |||
| 2503 | 4А160S4 | 15 | ||||
| 71 | 3950 | 4А180M2 | 30 | |||
| 2897 | 4А180S2 | 22 | ||||
| 90 | 3116 | 4А180M2 | 30 | |||
| 2285 | 4А180S2 | 22 | ||||
| одноступенчатые | ||||||
| 112 | 3756 | 4А250S6 | 45 | 13000 | 98 | 280 |
| 3088 | 4А225M6 | 37 | ||||
| 140 | 3673 | 4А250M6 | 55 | |||
| 3005 | 4А250S6 | 45 | ||||
| 180 | 3895 | 4А250S4 | 75 | |||
| 2856 | 4А225M4 | 55 | ||||
| 224 | 3756 | 4А250M4 | 90 | |||
| 3130 | 4А250S4 | 75 | ||||
| 280 | 3037 | 4А250M4 | 90 | |||
| 2531 | 4А250S4 | 75 | ||||
Монтажное исполнение мотор-редукторов 3МП-100
Пример условного обозначения мотор-редукторов 3МП-100
Условное обозначение:
1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Номинальная частота вращения выходного вала, об/мин.
4. Мощность комплектующего электродвигателя, кВт.
5. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
6. Конструктивное исполнение по способу монтажа.
7. Дополнительные опции.
Дополнительная информация
В процессе эксплуатации мотор-редукторов необходимо производить систематический осмотр и контролировать режим работы, затяжку всех гаек и болтов, отсутствие течи масла, равномерность шума, соединение мотор-редуктора с рабочей машиной. При повышении температуры корпуса мотор-редуктора свыше 90 градусов, мотор-редуктор необходимо остановить для установки причин перегрева. При появлении неравномерного шума или стука необходимо остановить мотор-редуктор для установки причин и устранения возможных неисправностей. В течении гарантийного срока разборка мотор-редуктора потребителем не допускается. Техническое обслуживание (ТО) мотор-редуктора выполняется на месте его эксплуатации обслуживающим персоналом, ознакомленным с настоящим паспортом. Через 150 часов после первого пуска мотор-редуктора необходимо произвести замену масла.
- ТО-1 (каждые 500 часов). Очистить наружные поверхности от пыли, проверить отсутствие течи масла, проверить затяжку всех гаек и болтов, прочистить отверстие в отдушине. При необходимости долить масло.
- ТО-2 (каждые 2000 часов). Выполнить работы по ТО-1. Заменить масло и, при необходимости, манжеты. Проверить и, при необходимости отрегулировать зазоры в подшипниках.
- ТО-3 (каждые 4000 часов). Выполнить работы по ТО-2. Заменить манжеты. При необходимости заменить подшипники.
Мотор-редукторы планетарные моделей 3МП-31,5, 3МП-40, 3МП-63, 3МП-80, 3МП-100, 3МП-125, а также серии 4МП, 5МП и 1МПз широко применяются в различных отраслях промышленности благодаря своей высокой надежности, компактности и эффективности передачи крутящего момента.
Основные области применения этих мотор-редукторов включают:
- Машиностроение и металлообработка
Планетарные мотор-редукторы используются для привода станков, конвейерных линий, автоматизированных систем и другого промышленного оборудования, где требуется точное и надежное управление скоростью и моментом. - Транспорт и подъемно-транспортное оборудование
Благодаря высокой нагрузочной способности и компактным размерам, данные редукторы применяются в кранах, лифтах, конвейерах и других механизмах, обеспечивая плавное и стабильное движение. - Энергетика и добывающая промышленность
В установках для добычи полезных ископаемых, а также в энергетическом оборудовании мотор-редукторы планетарного типа обеспечивают передачу мощности при высоких нагрузках и в тяжелых условиях эксплуатации. - Пищевая и упаковочная промышленность
Компактные и бесшумные мотор-редукторы используются в упаковочных машинах, дозаторах и других устройствах, где важна точность и надежность работы. - Автоматизация и робототехника
В робототехнических комплексах и автоматизированных системах управления планетарные мотор-редукторы обеспечивают высокую точность позиционирования и долговечность работы
Каждая из моделей — от 3МП-31,5 до 3МП-125, а также серии 4МП, 5МП и 1МПз — обладает своими техническими особенностями, позволяющими оптимально подобрать мотор-редуктор под конкретные задачи и условия эксплуатации. Например, модели с меньшим индексом, такие как 3МП-31,5 и 3МП-40, чаще применяются в оборудовании с ограниченным пространством и сравнительно невысокими нагрузками, где важна компактность и точность работы. В то время как более крупные и мощные модели, например 3МП-100 и 3МП-125, рассчитаны на тяжелые режимы работы, обеспечивая высокий крутящий момент и долговечность при интенсивных циклах эксплуатации.
Серии 4МП и 5МП отличаются расширенным диапазоном передаточных чисел и увеличенной мощностью, что делает их незаменимыми в сложных технологических процессах, требующих надежной передачи усилия и устойчивости к вибрациям и перегрузкам. Модель 1МПз, в свою очередь, выделяется своей универсальностью и возможностью интеграции в различные типы приводных систем, что расширяет спектр ее применения в промышленной автоматизации.
Технические характеристики
Основные параметры мотор-редуктора 3МП-100 могут незначительно варьироваться в зависимости от производителя и конкретной модификации, однако базовые значения остаются стабильными для данного типоразмера:
- Номинальная мощность двигателя: обычно составляет от 0,55 до 7,5 кВт (зависит от серии электродвигателя, например, IE1, IE2 или IE3).
- Номинальный выходной крутящий момент: достигает значений до 250–350 Н·м (для базовых моделей) и может быть увеличен за счет выбора большего передаточного числа.
- Передаточное число: варьируется в широком диапазоне, например, от 5,18 до 100 и более, что позволяет гибко настраивать скорость вращения выходного вала.
- Скорость вращения выходного вала: при стандартной частоте сети 50 Гц составляет от нескольких оборотов в минуту до ~200 об/мин, в зависимости от передаточного числа редуктора.
- КПД: высокий коэффициент полезного действия планетарной передачи, обычно не менее 90–95% на одной ступени.
- Степень защиты: стандартный корпус имеет защиту IP54 или IP55, что позволяет эксплуатировать устройство в условиях повышенной запыленности и влажности.
- Материалы шестерен: высокопрочные легированные стали с последующей цементацией и закалкой, что обеспечивает износостойкость и длительный срок службы.
Описание конструкции
В основе работы 3МП-100 лежит планетарная передача, отличающаяся равномерным распределением нагрузки между несколькими сателлитами. Это снижает нагрузку на зубья шестерен и подшипники, предотвращая преждевременный износ и повышая точность передачи движения. Электродвигатель жестко соединен с входным валом редуктора через фланец, что исключает необходимость в дополнительных муфтах и снижает риск вибраций.
Корпус мотор-редуктора изготавливается из чугуна или алюминиевого сплава (в зависимости от модели), обеспечивая жесткость конструкции и эффективный отвод тепла. Смазка обычно является «смертной» (заводская, на весь срок службы), что упрощает обслуживание и исключает необходимость регулярной замены масла. Выходной вал часто оснащен шпоночным пазом или шлицевым соединением для надежной фиксации приводных элементов.
Области применения
Благодаря сочетанию высокой мощности и компактности, мотор-редуктор 3МП-100 применяется в самых разных отраслях:
- Пищевая промышленность: в конвейерных линиях, смесителях, дозаторах и фасовочных машинах. Корпус из нержавеющей стали или специальные покрытия позволяют использовать устройство в условиях, требующих гигиенической обработки.
- Логистика и складское оборудование: в подъемных механизмах, роликовых конвейерах, сортировочных системах и автоматических складах.
- Упаковочное оборудование: в упаковочных машинах, этикетировщиках и термоусадочных комплексах, где требуется точная синхронизация движений.
- Медицинское и лабораторное оборудование: в диагностических аппаратах, автоматических анализаторах и роботизированных манипуляторах благодаря высокой точности позиционирования.
- Сельское хозяйство: в системах полива, кормораздатчиках и сортировке урожая.
Эксплуатация мотор-редуктора требует соблюдения правил монтажа, включая правильную центровку и крепление к основанию. При соблюдении нормативных нагрузок и температурного режима устройство способно бесперебойно работать на протяжении многих лет, обеспечивая стабильность технологических процессов.
- нагрузка постоянная и переменная одного направления и реверсивная;
- вращение валов в любую сторону;
- работа постоянная и с периодическими остановками;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3, климатическое исполнение У и Т категорий 1-3 и климатическое исполнение УХЛ категории 4 согласно ГОСТ 15150-69. Двигатели мотор-редукторов предназначены для работы от сети переменного тока с частотой 50 Гц, номинальным напряжением 380В.
