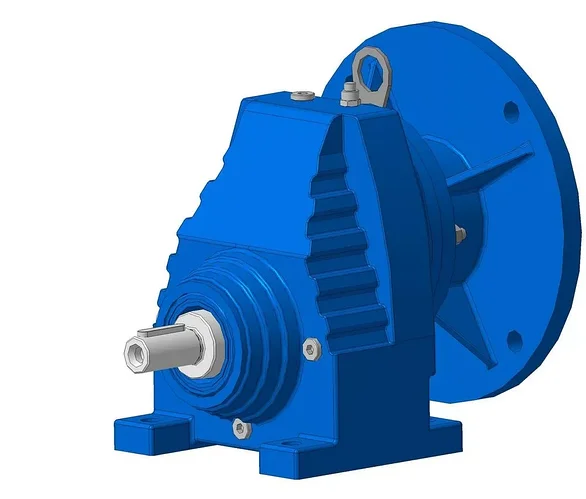

Цилиндрические соосные мотор-редукторы RX
Цилиндрические мотор-редукторы RX — соосные одноступенчатые приводные агрегаты общего назначения. В серии представлены типоразмеры RX 57, RX 67, RX 77, RX 87, RX 97 и RX 107.
При выборе конкретного исполнения учитывают мощность электродвигателя, выходные обороты, передаточное число, крутящий момент, консольную нагрузку, сервис-фактор и монтажное положение.
Нужна помощь с подбором редуктора?
Если точная модель неизвестна, отправьте параметры привода: тип оборудования, мощность двигателя, обороты, передаточное число, крутящий момент, режим работы и условия эксплуатации.
Цилиндрические соосные мотор-редукторы Rx107
Цилиндрические соосные мотор-редукторы Rx97
Цилиндрические соосные мотор-редукторы Rx87
Цилиндрические соосные мотор-редукторы Rx77
Цилиндрические соосные мотор-редукторы Rx67
Цилиндрические соосные мотор-редукторы Rx57
Цилиндрические мотор-редукторы серии RX
RX — серия одноступенчатых цилиндрических соосных мотор-редукторов. В технической документации представлены габариты RX 57, RX 67, RX 77, RX 87, RX 97 и RX 107.
Один и тот же типоразмер может иметь разные рабочие характеристики в зависимости от установленного электродвигателя, передаточного числа и требуемых выходных оборотов. Поэтому выбирать RX только по мощности двигателя или размеру корпуса недостаточно.
Основные параметры для выбора RX
В таблицах подбора учитываются мощность электродвигателя, частота вращения выходного вала, номинальный крутящий момент, передаточное число, допустимая консольная нагрузка, сервис-фактор и обороты двигателя.
В представленных исполнениях используются электродвигатели мощностью от 0,12 до 45 кВт с частотой вращения 900 или 1400 об/мин. Общий диапазон выходных оборотов составляет примерно от 20 до 1095 об/мин, номинального крутящего момента — примерно от 1,4 до 990 Н·м, передаточных чисел — примерно от 1,3 до 6,63.
Эти значения относятся ко всей совокупности представленных исполнений серии. Конкретные характеристики необходимо определять по сочетанию типоразмера, мощности двигателя, передаточного числа и требуемых выходных оборотов.
Почему важно учитывать конкретное исполнение
Даже в пределах одного габарита параметры могут существенно отличаться. Например, среди исполнений RX 107 есть вариант с двигателем 5,5 кВт, выходной частотой 216 об/мин, номинальным моментом 245 Н·м и передаточным числом 6,63. Для другого RX 107 с двигателем 30 кВт указаны 638 об/мин, момент 450 Н·м и передаточное число 2,3.
Поэтому при подборе мотор-редуктора необходимо одновременно проверять выходные обороты, требуемый момент, передаточное число, консольную нагрузку и сервис-фактор.
Размеры выходного вала
Размер выходного вала зависит от габарита мотор-редуктора и особенно важен при подборе RX на замену существующему приводу.
| Типоразмер | Длина вала, мм | Диаметр | Резьба | Шпонка, мм |
|---|---|---|---|---|
| RX 57 | 40 | 20k6 | M6 | 6 |
| RX 67 | 50 | 25k6 | M10 | 8 |
| RX 77 | 60 | 30k6 | M10 | 8 |
| RX 87 | 80 | 40k6 | M16 | 12 |
| RX 97 | 100 | 50k6 | M16 | 14 |
| RX 107 | 120 | 60k6 | M20 | 18 |
Совпадение типоразмера само по себе не гарантирует монтажную совместимость. При замене необходимо дополнительно сверять размеры валов, присоединительные элементы и монтажное исполнение.
Монтажные положения RX
Для серии предусмотрены монтажные положения M1, M2, M3, M4, M5 и M6. Монтажное положение влияет не только на способ установки мотор-редуктора, но и на необходимый объем масла.
Объем масла
Количество масла зависит одновременно от типоразмера и монтажного положения.
| Типоразмер | M1, л | M2, л | M3, л | M4, л | M5, л | M6, л |
|---|---|---|---|---|---|---|
| RX 57 | 0,6 | 0,8 | 1,3 | 1,3 | 0,9 | 0,9 |
| RX 67 | 0,8 | 0,9 | 1,7 | 1,9 | 1,1 | 1,1 |
| RX 77 | 1,1 | 1,5 | 2,6 | 2,7 | 1,6 | 1,6 |
| RX 87 | 1,7 | 2,5 | 4,8 | 4,8 | 2,9 | 2,9 |
| RX 97 | 2,1 | 3,4 | 7,2 | 7,0 | 4,8 | 4,8 |
| RX 107 | 3,9 | 5,6 | 11,5 | 11,9 | 7,7 | 7,7 |
Для отдельных исполнений с обозначением (F) объем масла отличается, поэтому при обслуживании следует ориентироваться на конкретное исполнение и монтажное положение, а не только на номер габарита.
Что проверить при установке и замене
Перед монтажом необходимо сверить габарит мотор-редуктора, передаточное число, размеры валов и присоединительных фланцев, а также требуемое направление вращения выходного вала.
- мотор-редуктор необходимо надежно закрепить на механизме;
- шестерню, звездочку или шкив рекомендуется располагать как можно ближе к подшипнику выходного вала;
- сопрягаемые валы, втулки и шпоночные соединения должны соответствовать по размерам;
- после запуска нагрузку рекомендуется увеличивать постепенно.
При замене существующего агрегата необходимо дополнительно проверить рабочие параметры, монтажное положение и допустимую консольную нагрузку.
Часто задаваемые вопросы
Типоразмер выбирают по требуемым выходным оборотам, крутящему моменту, передаточному числу, консольной нагрузке и сервис-фактору. Один и тот же габарит может иметь разные характеристики в зависимости от двигателя и передаточного числа. В представленных технических таблицах используются передаточные числа примерно от 1,3 до 6,63. Конкретный диапазон зависит от типоразмера и исполнения. M1, M2, M3, M4, M5 и M6. Положение влияет в том числе на необходимый объем масла. Да. В материалах указана возможность длительной работы до 24 часов в сутки, непрерывного и повторно-кратковременного режима, а также работы с периодическими остановками. Передаточное число, выходные обороты, момент, размеры вала, присоединительные размеры, монтажное положение и допустимую консольную нагрузку.
Как выбрать типоразмер RX — 57, 67, 77, 87, 97 или 107?
Какие передаточные числа доступны для RX?
Какие монтажные положения предусмотрены?
Можно ли использовать RX для длительной работы?
Что проверить при замене старого мотор-редуктора?
