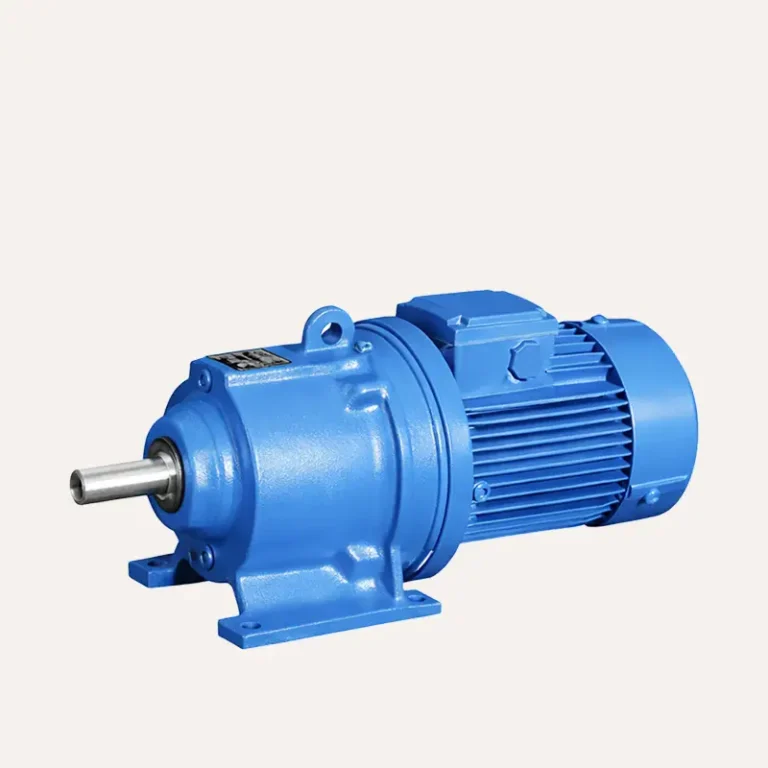

Волновые мотор-редукторы 3МВз
Волновые мотор-редукторы 3МВз применяются в приводных механизмах, где требуется передача крутящего момента, снижение частоты вращения и компактное исполнение привода. В разделе представлены модели 3МВз-80 и 3МВз-160 с техническими характеристиками, габаритными размерами и структурой обозначения.
Основные технические характеристики мотор-редукторов ЗМВз-80, 3МВз-160
Волновые мотор-редукторы ЗМВз предназначены для эксплуатации в режиме работы S1 по ГОСТ 183-74 от сети переменного тока с частотой 50 Гц, номинальными напряжениями 220 В, 380 В или, по согласованию с потребителем, других стандартных напряжений в следующих условиях: нагрузка постоянная и переменная по величине (в пределах допускаемого крутящего момента) и направлению; работа длительная и с периодическими остановками; вращение выходного вала в любую сторону; атмосфера типов 1 и 2 по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3; климатические исполнения по ГОСТ 25484-82.
Структура обозначения: волновой мотор-редуктор 3МВз -80-28-110У3, 380
| 3МВз - тип мотор-редуктора (волновой зубчатый 3-ей модификации) | 110 - конструктивное исполнение по способу монтажа |
| 80 - внутренний диаметр гибкого колеса, мм | У3 - климатическое исполнение по ГОСТ 15150-69 |
| 28 - частота вращения выходного вала, мин-1 | 380 - номинальное напряжение сети |
Частота вращения выходного вала, об/мин: 7,1; 9; 12,5; 16; 18
| Обозначение | Номинальный крутящий момент на выходном валу, Н.м | Допускаемая консольная нагрузка на выходном валу, Н | КПД редукторной части | Масса мотор-редуктора, кг | Мощность эл/дв, кВт |
|---|---|---|---|---|---|
| 3МВз-80 | 100 | 3000 | 0,87 | 13 | 0,25 |
| 3МВз-160 | 900 | 8000 | 0,87 | 66 | 1,5 |
Габаритные и присоединительные размеры волновых мотор-редукторов
| Обозначение | А | А 1 | B | D | D 1 | D 2 | H | H 1 | L | L 1 | d | d 1 | h | l | b | t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3МВз-80 | 130 | 155 | 190 | 100 | 130 | 160 | 180 | 80 | 430 | 85 | 28 | 13 | 15 | 60 | 8 | 31 |
| 3МВз-160 | 220 | 220 | 270 | 180 | 215 | 250 | 285 | 125 | 705 | 145 | 55 | 19 | 25 | 110 | 16 | 59 |
Основными составляющими конструкции волновых мотор-редукторов 3МВз-80, 3МВз-160 являются 3 элемента: эллиптическая шайба Wave Generator, эластичная втулка Flexpline и внешнее зубчатое кольцо Circular Spline.
Основной принцип функционирования волновых мотор-редукторов ЗВМз
Шайба Wave Generator, являясь приводной частью, изменяет через шарико-подшипник форму втулки Flexpline, которая в противолежащих частях большой эллиптической оси входит в соприкосновение с внутренним зубчатым зацеплением зафиксированного кольца Circular Spline. При вращении подвижной шайбы Wave Generator изменяется положение большой оси и, как следствие, мест соприкосновения зубчатых соединений. Разница в количестве зубьев у втулки Flexpline и у кольца Circular Spline составляет два зуба. Поэтому после половины оборота шайбы Wave Generator происходит относительное смещение между втулкой и кольцом на один зуб, а после полного оборота — на два зуба.
Общая информация
Мы поставляем волновые мотор-редукторы ЗВМз, червячные мотор-редукторы NMRV и другую продукцию во все регионы Российской Федерации: Москва, Санкт-Петербург, Ростов-на-Дону, Нижний Новгород, Нижний Тагил, Белгород, Ставрополь, Краснодар, Уфа, Екатеринбург, Калуга, Камышин, Урюпинск, Волгоград, Омск, Орск, Киров, Кирово-Чепецк, Улан-Уде, Тула, Тверь, Иваново, Новороссийск, Сочи, Адлер, Иркутск, Томск, Владивосток, Хабаровск, Вологда, Пенза, Самара, Волгоград, Волжский, Тамбов, Липецк, Норильск, Новосибирск и многие другие. Отправка идет Транспортными компаниями. Доставка до терминалов в Воронеже бесплатно.
Паспорт на мотор-редукторы 3МВз
Част
Волновые мотор-редукторы 3МВз
Волновой мотор-редуктор объединяет электродвигатель и волновую редукторную часть в одном приводном узле. Такие мотор-редукторы используют в механизмах, где требуется подобрать компактный привод с заданной частотой вращения выходного вала и крутящим моментом.
В каталоге представлены волновые мотор-редукторы 3МВз-80 и 3МВз-160. Для этих моделей на странице указаны основные технические характеристики, включая частоту вращения выходного вала, номинальный крутящий момент, допускаемую консольную нагрузку, КПД редукторной части, массу и мощность электродвигателя.
Характеристики и подбор мотор-редуктора 3МВз
При выборе волнового мотор-редуктора важно учитывать типоразмер, частоту вращения выходного вала, крутящий момент, нагрузку на выходной вал, мощность электродвигателя, вариант монтажа, габаритные и присоединительные размеры, климатическое исполнение и условия эксплуатации.
В структуре обозначения 3МВз учитываются тип мотор-редуктора, внутренний диаметр гибкого колеса, частота вращения выходного вала, конструктивное исполнение, климатическое исполнение и номинальное напряжение сети. Эти параметры помогают подобрать модель под конкретный приводной механизм.
Заказ волнового мотор-редуктора
Если известна нужная модель, можно использовать характеристики на странице для предварительного выбора. Если точные параметры не определены, отправьте заявку через форму на сайте и укажите условия работы оборудования, требуемую скорость вращения, нагрузку, напряжение сети и особенности монтажа.
Часто задаваемые вопросы
Что такое волновой мотор-редуктор?
Волновой мотор-редуктор — это приводной узел, который объединяет электродвигатель и волновую редукторную часть. Он применяется для передачи крутящего момента и получения нужной частоты вращения выходного вала.
Какие параметры нужны для подбора 3МВз?
Для подбора нужно учитывать типоразмер, частоту вращения выходного вала, крутящий момент, нагрузку, мощность электродвигателя, напряжение сети, вариант монтажа, габариты и условия эксплуатации.
Что означает обозначение 3МВз?
Обозначение 3МВз указывает на тип мотор-редуктора. В полной маркировке также могут отражаться внутренний диаметр гибкого колеса, частота вращения выходного вала, конструктивное исполнение, климатическое исполнение и номинальное напряжение сети.
