Мотор-редуктор для кран балок

Мотор-редуктор для кран-балок — это устройство, объединяющее электродвигатель и редуктор, которое передаёт и понижает скорость вращения, увеличивая крутящий момент для перемещения грузов. Он обеспечивает плавное и контролируемое движение механизмов подъёма и передвижения кран-балки.

Использование мотор-редукторов вместо раздельных узлов (двигатель + редуктор) дает ряд существенных преимуществ:

• Снижение габаритов и массы: Единая конструкция уменьшает нагрузку на подкрановые пути и балку крана.
• Повышенная точность передачи: Жесткая связь элементов минимизирует люфты и вибрации.
• Упрощенный монтаж: Не требуется сложная центровка и выверка осей, что сокращает время установки.
• Защищенность: Корпус мотор-редуктора часто имеет степень защиты IP54 и выше, что позволяет эксплуатировать оборудование в пыльных и влажных условиях промышленных цехов.

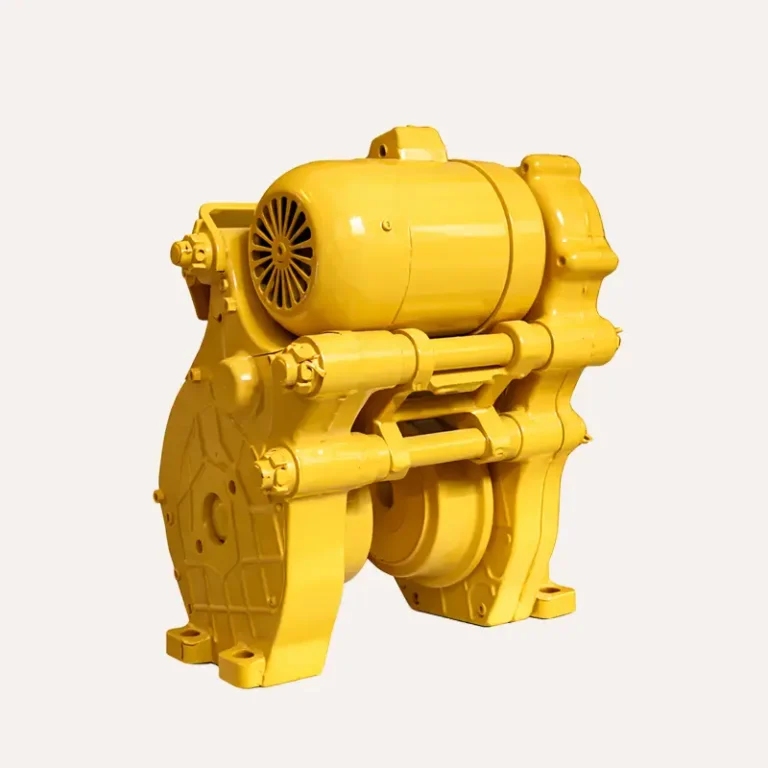

Серия РВЦ (Редуктор Вентильно-Цилиндрический)

Мотор-редукторы серии РВЦ — это классическое решение для легких и средних кран-балок. Они отличаются простотой конструкции и доступной стоимостью.

• Конструкция: Обычно выполняются по схеме «червячный редуктор + асинхронный электродвигатель». Червячная передача обеспечивает высокий крутящий момент при низких скоростях вращения, а также самоблокирующуюся функцию (в некоторых модификациях), что повышает безопасность.
• Применение: Чаще всего используются для подъема грузов массой до 5–10 тонн.
• Особенности: Низкий КПД по сравнению с планетарными редукторами, но высокая устойчивость к перегрузкам. Идеальны для нерегулярного режима работы (режим П3–П4 по ГОСТ).

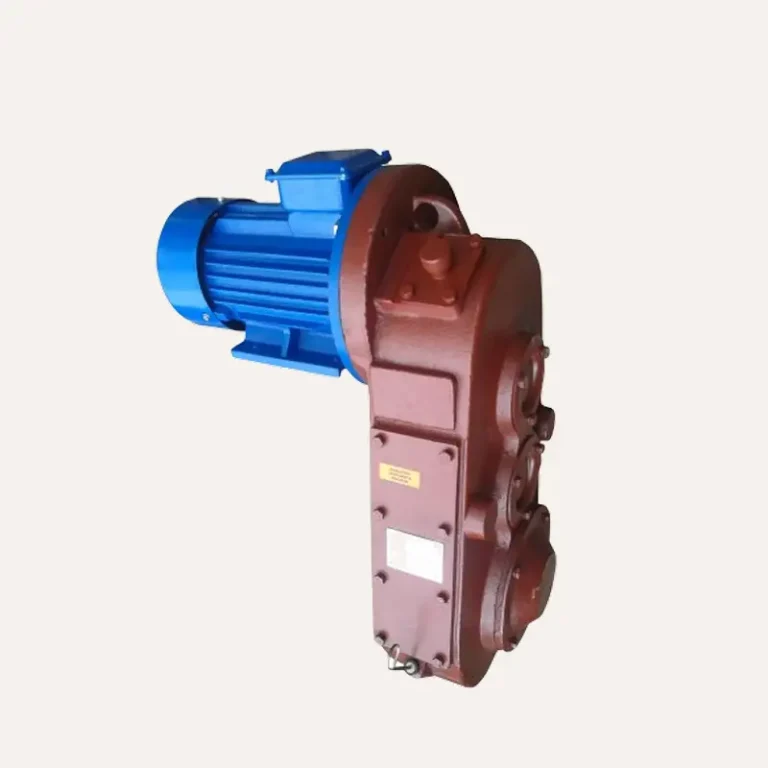

Серия А (Планетарные мотор-редукторы)

Серия «А» обозначает мотор-редукторы с планетарным зацеплением. Это более современный и технологичный вариант, который активно вытесняет червячные аналоги в сегменте средних и тяжелых нагрузок.

• Конструкция: Планетарная передача обеспечивает равномерное распределение нагрузки между несколькими сателлитами. Это позволяет при тех же габаритах передавать больший крутящий момент.
• Преимущества:
  • Высокий КПД (до 95–97%).
  • Компактность и малый вес при высокой несущей способности.
  • Длительный срок службы благодаря качественной обработке зубьев и использованию современных смазочных материалов.
• Применение: Кран-балки грузоподъемностью от 5 до 32 тонн и более. Часто устанавливаются на кранах с частым циклом работы (режимы П5–П7).

Серия КР (Крановые Редукторы)

Серия КР традиционно относится к крупным промышленным крановым редукторам, которые могут быть как самостоятельными узлами, так и частью интегрированных мотор-редукторов. В контексте кран-балок под «КР» часто понимают специализированные решения для тяжелых условий эксплуатации.

• Конструкция: Могут иметь цилиндрическое или комбинированное зацепление. Часто выполняются в двухступенчатом или трехступенчатом исполнении для достижения больших передаточных чисел.
• Особенности:
  • Высокая прочность корпуса (чугун или стальная сварная конструкция).
  • Возможность установки тормозных устройств и энкодеров непосредственно на валу.
  • Способность работать в экстремальных температурных режимах и при наличии агрессивных сред (при соответствующем покрытии).
• Применение: Тяжелые кран-балки, мостовые краны с грузоподъемностью свыше 10 тонн, а также краны, работающие в шахтах, на металлургических заводах или в портах.

Критерии выбора мотор-редуктора

При подборе мотор-редуктора для кран-балки необходимо учитывать следующие параметры:

1. Грузоподъемность крана: Определяет требуемый крутящий момент на валу.
2. Скорость подъема: Влияет на передаточное число редуктора.
3. Режим работы (П-класс): Частота включений в час определяет тепловую нагрузку и ресурс оборудования.
4. Условия эксплуатации: Наличие пыли, влаги, перепадов температур требует соответствующего исполнения корпуса и типа смазки.
5. Тип управления: Совместимость с частотными преобразователями для плавного пуска и регулирования скорости.
