Редукторы КЦ1
В нашем каталоге представлены цилиндро-конические редукторы КЦ1-300, КЦ1-400, КЦ1-500 всех пяти типоразмеров, которые можно найти в природе. Это позволяет покрывать широкий диапазон вращающего момента — от 180 до 680 кНм.

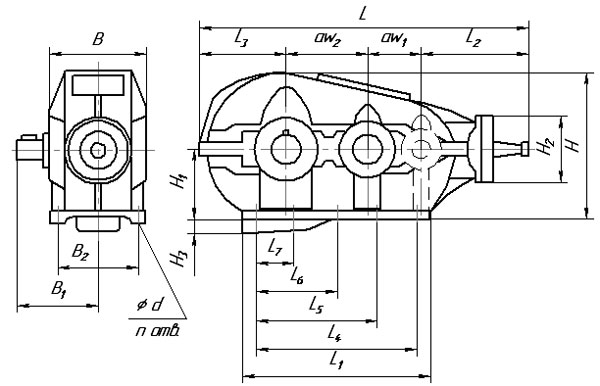

Габаритные и присоединительные размеры редукторов КЦ-1
| Тип | awl | aw2 | В | Bl | B2 | L | Ll | L2 | L3 | L4 | L5 | L6 | L7 |
| редуктор КЦ1-200 | 0 | 200 | 300 | 255 | 250 | 900 | 480 | 460 | 310 | 375 | 0 | 0 | 0 |
| редуктор КЦ1-250 | 0 | 250 | 375 | 317,5 | 325 | 1170 | 600 | 625 | 360 | 480 | 0 | 0 | 0 |
| редуктор КЦ1-300 | 0 | 300 | 450 | 383 | 350 | 1275 | 680 | 625 | 405 | 545 | 0 | 265 | 0 |
| редуктор КЦ1-400 | 0 | 400 | 526 | 458 | 450 | 1705 | 930 | 845 | 460 | 810 | 475 | 0 | 335 |
| редуктор КЦ1-500 | 0 | 500 | 630 | 550 | 550 | 2085 | 1160 | 1030 | 565 | 990 | 600 | 0 | 390 |
| Тип |
H | Hl | H2 | H3 | n | d |
| редуктор КЦ1-200 | 435 | 225 | 180 | - | 4 | 17 |
| редуктор КЦ1-250 | 515 | 265 | 240 | - | 4 | 21 |
| редуктор КЦ1-300 | 607 | 315 | 240 | - | 6 | 21 |
| редуктор КЦ1-400 | 705 | 320 | 320 | 95 | 8 | 25 |
| редуктор КЦ1-500 | 877 | 400 | 340 | 100 | 8 | 32 |
| редуктор КЦ1-300 | 600 | 315 | 180 | - | 6 | 21 |
Выходной цилиндрический вал
| Тип | l | b | d m6 | t |
| редуктор КЦ1-200 | 80 | 14 | 45 | 48,5 |
| редуктор КЦ1-250 | 110 | 16 | 55 | 59,0 |
| редуктор КЦ1-300 | 140 | 20 | 70 | 74,5 |
| редуктор КЦ1-400 | 170 | 25 | 90 | 95,0 |
| редуктор КЦ1-500 | 210 | 28 | 110 | 116,0 |
Входной конический вал
| Тип | l | ll | b | t | d | d2 |
| редуктор КЦ1-200 | 110 | 82 | 10 | 36,9 | 40 | M24x2 |
| редуктор КЦ1-250 | 12 | 46,9 | 50 | M36x3 | ||
| редуктор КЦ1-300 | ||||||
| редуктор КЦ1-400 | 140 | 105 | 16 | 51,25 | 60 | M42x3 |
| редуктор КЦ1-500 | 170 | 130 | 22 | 85,5 | 90 | M64x4 |

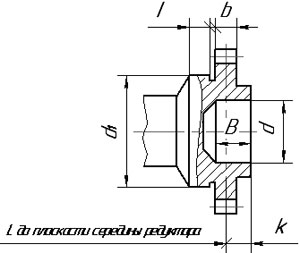

Выходной вал в виде зубчатой полумуфты
| Тип | m | z | b | L | l,не менее | k | В | D | dH7 | d1 |
| редуктор КЦ1-200 | 3 | 40 | 26 | 194,5 | 20 | 14,5 | 45 | 126 | 80 | 130 |
| редуктор КЦ1-250 | 3 | 48 | 25 | 240 | 20 | 27 | 48 | 150 | 90 | 160 |
| редуктор КЦ1-300 | 3 | 56 | 25 | 295 | 22 | 30 | 55 | 174 | 110 | 180 |
| редуктор КЦ1-400 | 4 | 56 | 35 | 338 | 22 | 32 | 60 | 323 | 140 | 240 |
| редуктор КЦ1-500 | 4 | 56 | 35 | 390 | 22 | 32 | 60 | 232 | 140 | 240 |
Варианты сборки редукторов КЦ-1
Пример условного обозначения редукторов КЦ-1
КЦ1-200-28-41Ц-У3, где:
- КЦ1 - тип выбранного для заказа редуктора;
- 200 - межосевое расстояние, которое измеряется в миллиметрах;
- 28 - номинальное передаточное число;
- 41 - вариант сборки;
- Ц - цилиндрический конец выходного вала;
- У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Паспорт на редукторы КЦ1
