Конструктивные преимущества

Усиленная червячная пара с повышенным ресурсом работы Оптимизированная система смазки для продолжительной работы Возможность работы в реверсивном режиме Широкий температурный диапазон: от -40°С до +50°С Увеличенный срок службы при непрерывной эксплуатации

Структура обозначения: 2Ч-80-31,5-51 1110 У2

2Ч — червячный одноступенчатый 51 — вариант сборки 80 — межосевое расстояние (мм) 1110 — исполнение по монтажу 31,5 — передаточное число У2 — климатическое исполнение

Технические характеристики червячного редуктора 2Ч-80

U ном. U фак. 1500 об/мин Мт (Н·м) η (КПД) 8 7,75 210 0,90 10 10 190 0,89 12,5 12,25 200 0,88 16 15,5 210 0,85 20 20 210 0,83 25 25,5 210 0,82 31,5 31 260 0,77 40 39 240 0,72 50 51 240 0,71 63 64 200 0,64 80 83 170 0,61

Габаритные и присоединительные размеры 2Ч-80

Типоразмер редуктора aw A1 A2 A3 A4 B1 B2 B3 B4 H H1 H2 H3 H4 2Ч 40 40 150 140 35 105 100 164 182 120 72 180 55 30 37 2Ч 63 63 180 165 42 150 125 197 219 145 82 225 59 45 40 2Ч 80 80 225 185 50 180 140 212 250 165 92 267 75 50 42 Типоразмер редуктора H5 L1 L2 L3 L4 L5 b1 b2 d1 d2 d3 d4 2Ч-40 115 100 90 180 75 32 3 6 16 18 14,6 М5 2Ч-63 155 145 120 220 100 36 4 8 22 28 20,2 М8 2Ч-80 190 160 145 260 120 36 5 10 25 35 22,9 М8 Типоразмер редуктора d5 d6 d7 d8 d9 d10 h1 h2 l1 l2 l3 l4 l5 l6 2Ч40 М5 10,5 16 23 60 13 3 6 28 28 15 15 8 72 2Ч63 М8 10,5 16 33 70 13 4 7 36 42 20 20 8 68 2Ч80 М8 12,5 18 41 90 15 5 8 42 58 20 20 8 64 Типоразмер редуктора l7 l8 s t1 t2 Эвольвентные шлицы ГОСТ 6033-80 Объем масла, л Масса,кг 2Ч-40 20 112 4 1,8 14,5 22х1,5х7Н 0,18…0,3 6,7 2Ч-63 20 108 5 2,5 24 32х1,5х8Н 0,3…0,7 13,1 2Ч-80 26 116 5 3 30 40х1,5х8Н 0,5…1,0 18,6 Рис 1. Выходной вал Рис 2. Входной вал Рис 3. Варианты сборки редукторов Рис 4. Варианты расположения червячной пары Рис 5. Варианты расположения лап по плоскости

Червячный редуктор 2Ч-80

Назначение червячного редуктора 2Ч-80

Редуктор 2Ч-80 представляет собой мощное одноступенчатое решение для промышленных приводов, требующих высокого крутящего момента. Благодаря увеличенному межосевому расстоянию, этот агрегат обеспечивает exceptionalную надежность при работе с тяжелыми нагрузками в условиях интенсивной эксплуатации.

Климатическое исполнение: У, Т, УХЛ, О
Категории размещения: 1-4 по ГОСТ 15150-69
Максимальная частота вращения: 1500 об/мин
Расширенный диапазон передаточных чисел: 8-80

Усиленная червячная пара с повышенным ресурсом работы
Оптимизированная система смазки для продолжительной работы
Возможность работы в реверсивном режиме
Широкий температурный диапазон: от -40°С до +50°С
Увеличенный срок службы при непрерывной эксплуатации

2Ч — червячный одноступенчатый	51 — вариант сборки
80 — межосевое расстояние (мм)	1110 — исполнение по монтажу
31,5 — передаточное число	У2 — климатическое исполнение

U ном.	U фак.	1500 об/мин
U ном.	U фак.	Мт (Н·м)	η (КПД)
8	7,75	210	0,90
10	10	190	0,89
12,5	12,25	200	0,88
16	15,5	210	0,85
20	20	210	0,83
25	25,5	210	0,82
31,5	31	260	0,77
40	39	240	0,72
50	51	240	0,71
63	64	200	0,64
80	83	170	0,61

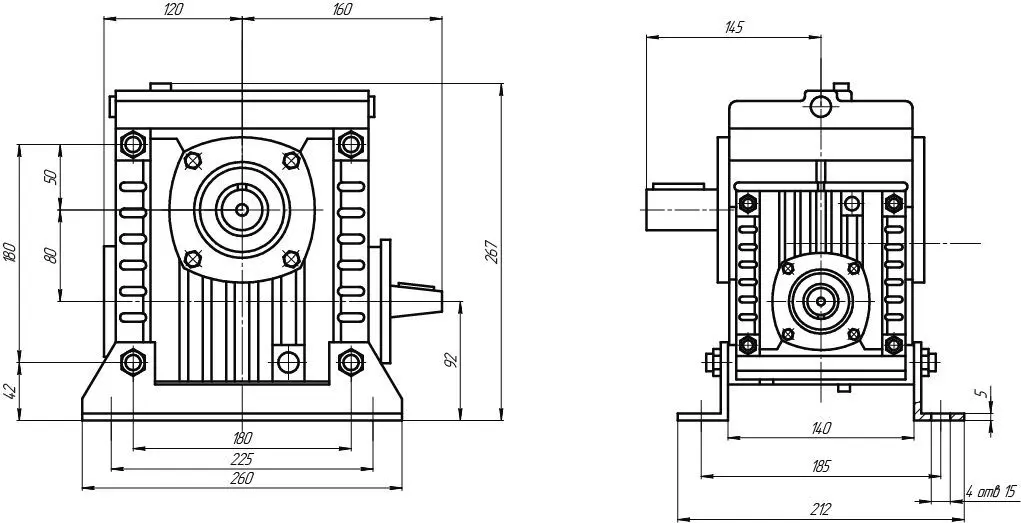

Габаритные и присоединительные размеры

Типоразмер редуктора	aw	A₁	A₂	A₃	A₄	B₁	B₂	B₃	B₄	H	H₁	H₂	H₃	H₄
2Ч 40	40	150	140	35	105	100	164	182	120	72	180	55	30	37
2Ч 63	63	180	165	42	150	125	197	219	145	82	225	59	45	40
2Ч 80	80	225	185	50	180	140	212	250	165	92	267	75	50	42

Типоразмер редуктора	H₅	L₁	L₂	L₃	L₄	L₅	b₁	b₂	d₁	d₂	d₃	d₄
2Ч-40	115	100	90	180	75	32	3	6	16	18	14,6	М5
2Ч-63	155	145	120	220	100	36	4	8	22	28	20,2	М8
2Ч-80	190	160	145	260	120	36	5	10	25	35	22,9	М8

Типоразмер редуктора	d₅	d₆	d₇	d₈	d₉	d₁₀	h₁	h₂	l₁	l₂	l₃	l₄	l₅	l₆
2Ч40	М5	10,5	16	23	60	13	3	6	28	28	15	15	8	72
2Ч63	М8	10,5	16	33	70	13	4	7	36	42	20	20	8	68
2Ч80	М8	12,5	18	41	90	15	5	8	42	58	20	20	8	64

Типоразмер редуктора	l₇	l₈	s	t₁	t₂	Эвольвентные шлицы ГОСТ 6033-80	Объем масла, л	Масса,кг
2Ч-40	20	112	4	1,8	14,5	22х1,5х7Н	0,18…0,3	6,7
2Ч-63	20	108	5	2,5	24	32х1,5х8Н	0,3…0,7	13,1
2Ч-80	26	116	5	3	30	40х1,5х8Н	0,5…1,0	18,6

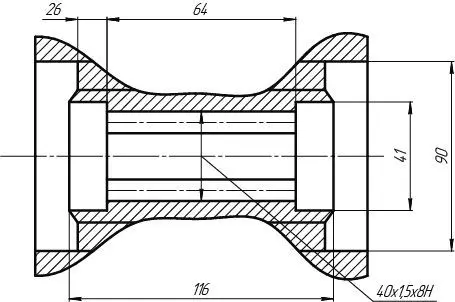

Выходной вал

Рис 1. Выходной вал

Входной вал

Рис 2. Входной вал

Варианты сборки редукторов

Рис 3. Варианты сборки редукторов

Варианты расположения червячной пары

Рис 4. Варианты расположения червячной пары

Варианты расположения лап по плоскости

Рис 5. Варианты расположения лап по плоскости
