Технические характеристики червячных редукторов Ч-100

U ном. U факт. 1500 мин-1 1000 мин-1 750 мин-1 Мт (Н·м) η (КПД) Мт (Н·м) η (КПД) Мт (Н·м) η (КПД) 8 7,75 380 0,93 426 0,92 477 0,91 10 10 367 0,93 410 0,91 460 0,90 12,5 12 374 0,92 420 0,90 470 0,89 16 15,5 392 0,89 440 0,87 492 0,85 20 20 389 0,87 414 0,85 464 0,83 25 24 372 0,87 417 0,84 466 0,83 31,5 31 400 0,70 448 0,66 500 0,63 40 40 387 0,78 433 0,74 485 0,71 50 48 389 0,77 436 0,73 488 0,71 63 64 313 0,69 350 0,64 396 0,60 80 84 292 0,69 327 0,61 366 0,58 Дополнительные характеристики: Консольная нагрузка: Радиальная (Рб): 800 Н Осевая (Рт): 5500 Н Уровень звука: 80 дБА Масса: 57 кг (в скобках указано 44 кг – возможно, облегчённая версия).

Условия применения редуктора Ч-100

работа при постоянных и переменных нагрузках (однонаправленных и реверсивных) непрерывный и прерывистый режимы работы вращение валов в обоих направлениях температура окружающей среды от -40°С до +50°С неагрессивная и невзрывоопасная среда Конструктивные особенности редуктора Ч-100: выполнен с лапами для крепления допускает монтаж в различных пространственных положениях: червяк расположен под колесом червяк расположен над колесом вертикальное расположение валов (с креплением к вертикальной поверхности) При вертикальном монтаже возможно использование кронштейнов, которые изготавливаются потребителем согласно конкретным условиям установки. Структура обозначения редуктора: Ч-100-40-51-УЗ-В или Ч-160-20-52-Т Ч — тип редуктора 51 и 52 — вариант исполнения сборки 100 и 160 — межосевое расстояние У3 и Т — климатическое исполнение 40 и 20 — передаточное число В — поставка редуктора с вентилятором

Червячный редуктор Ч-100

Q: Габаритные и присоединительные размеры

Обознач. размеров Тип редуктора Обознач. размеров Тип редуктора Ч-100 Ч-125 Ч-160 Ч 100 Ч 125 Ч 160 aw 100 125 160 h1 18 22 30 L 373 437 551 h2 179 217 271 L1 240 275 350 D 140 165 100 L2 200 230 300 D1 220 275 340 L3 125 146 195 D2 150 170 210 L4 177 210 245 B 341 363 434 L5 225 261 345 B1 175 230 280 L6 257 290 373 B2 140 190 230 1 40 45 70 В3 155 135 165 d 19 19 22 В4 450 460 560 b 45 60 70 B5 225 230 280 Н 312 396 500 В6 218 246 286 h 100 111 140 В7 217 242 278 Тип Выходные концы валов L L 1 L2 L3 b d d1 t m Ч-100 конические Вал быстроходный 80 58 24 18 6 32 M20xl,5-8g 17,05 — Ч-125 80 58 24 18 6 32 M20xl,5-8g 17,05 — Ч-160 110 82 28 20 10 40 M24x2- 8g 20,95 — Ч 100 Вал тихоходный 110 82 32 25 12 45 М30х2- 8g 23,45 — Ч 125 110 82 38 30 14 55 МЗбх3 -8g 28,95 — Ч 160 140 105 50 40 18 70 М48х3- 8g 36,38 — Ч100 цилиндрические Вал быстроходный 80 — — — 10 32 — 35 — Ч125 80 — — — 10 32 — 35 — Ч160 110 — — — 12 40 — 43 — Ч-100 Вал тихоходный 110 — — — 14 45 — 48,5 — Ч-125 110 — — — 16 55 — 59 — Ч-160 140 — — — 20 70 — 74,5 — Ч 100 Вал полый шлицевой 205 90 57.5 — — 45 46 2 Ч 125 230 110 60 — — 55 60 2,5 Ч 160 275 130 72.5 — — 70 72 2,5 Рис 6. Варианты сборки редукторов и расположения червячной пары

Назначение червячного редуктора Ч-100

Одноступенчатый универсальный червячный редуктор Ч-100 относится к редукторам общего назначения. Предназначен для изменения крутящего момента и частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:

умеренный климат (исполнение У)
сухой и влажный тропический климат (исполнение Т)

Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8…80.

U ном.	U факт.	1500 мин^-1		1000 мин^-1		750 мин^-1
U ном.	U факт.	Мт (Н·м)	η (КПД)	Мт (Н·м)	η (КПД)	Мт (Н·м)	η (КПД)
8	7,75	380	0,93	426	0,92	477	0,91
10	10	367	0,93	410	0,91	460	0,90
12,5	12	374	0,92	420	0,90	470	0,89
16	15,5	392	0,89	440	0,87	492	0,85
20	20	389	0,87	414	0,85	464	0,83
25	24	372	0,87	417	0,84	466	0,83
31,5	31	400	0,70	448	0,66	500	0,63
40	40	387	0,78	433	0,74	485	0,71
50	48	389	0,77	436	0,73	488	0,71
63	64	313	0,69	350	0,64	396	0,60
80	84	292	0,69	327	0,61	366	0,58

Дополнительные характеристики:

Консольная нагрузка:
- Радиальная (Р_б): 800 Н
- Осевая (Р_т): 5500 Н
Уровень звука: 80 дБА
Масса: 57 кг (в скобках указано 44 кг – возможно, облегчённая версия).

работа при постоянных и переменных нагрузках (однонаправленных и реверсивных)
непрерывный и прерывистый режимы работы
вращение валов в обоих направлениях
температура окружающей среды от -40°С до +50°С
неагрессивная и невзрывоопасная среда

Конструктивные особенности редуктора Ч-100:

выполнен с лапами для крепления
допускает монтаж в различных пространственных положениях:
- червяк расположен под колесом
- червяк расположен над колесом
- вертикальное расположение валов (с креплением к вертикальной поверхности)

При вертикальном монтаже возможно использование кронштейнов, которые изготавливаются потребителем согласно конкретным условиям установки.

Структура обозначения редуктора: Ч-100-40-51-УЗ-В или Ч-160-20-52-Т

Ч — тип редуктора	51 и 52 — вариант исполнения сборки
100 и 160 — межосевое расстояние	У3 и Т — климатическое исполнение
40 и 20 — передаточное число	В — поставка редуктора с вентилятором

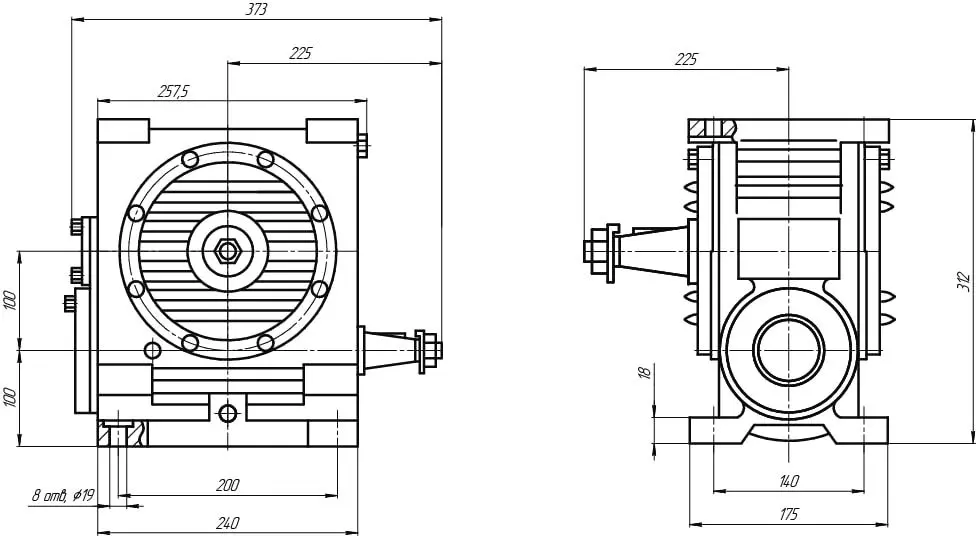

Габаритные и присоединительные размеры

Обознач. размеров	Тип редуктора			Обознач. размеров	Тип редуктора
Обознач. размеров	Ч-100	Ч-125	Ч-160	Обознач. размеров	Ч 100	Ч 125	Ч 160
a_w	100	125	160	h1	18	22	30
L	373	437	551	h2	179	217	271
L₁	240	275	350	D	140	165	100
L₂	200	230	300	D₁	220	275	340
L₃	125	146	195	D₂	150	170	210
L₄	177	210	245	B	341	363	434
L₅	225	261	345	B₁	175	230	280
L₆	257	290	373	B₂	140	190	230
1	40	45	70	В₃	155	135	165
d	19	19	22	В₄	450	460	560
b	45	60	70	B₅	225	230	280
Н	312	396	500	В₆	218	246	286
h	100	111	140	В₇	217	242	278

Тип	Выходные концы валов		L	L₁	L₂	L₃	b	d	d₁	t	m
Ч-100	конические	Вал быстроходный	80	58	24	18	6	32	M20xl,5-8g	17,05	—
Ч-125			80	58	24	18	6	32	M20xl,5-8g	17,05	—
Ч-160			110	82	28	20	10	40	M24x2- 8g	20,95	—
Ч 100		Вал тихоходный	110	82	32	25	12	45	М30х2- 8g	23,45	—
Ч 125			110	82	38	30	14	55	МЗбх3 -8g	28,95	—
Ч 160			140	105	50	40	18	70	М48х3- 8g	36,38	—
Ч100	цилиндрические	Вал быстроходный	80	—	—	—	10	32	—	35	—
Ч125			80	—	—	—	10	32	—	35	—
Ч160			110	—	—	—	12	40	—	43	—
Ч-100		Вал тихоходный	110	—	—	—	14	45	—	48,5	—
Ч-125			110	—	—	—	16	55	—	59	—
Ч-160			140	—	—	—	20	70	—	74,5	—
Ч 100	Вал полый шлицевой		205	90	57.5	—	—	45	46		2
Ч 125			230	110	60	—	—	55	60		2,5
Ч 160			275	130	72.5	—	—	70	72		2,5

Габаритные и присоединительные размеры

Полый выходной вал

Вариант сборки редукторов и расположения червячной пары

Рис 6. Варианты сборки редукторов и расположения червячной пары

Червячные редукторы моделей Ч-100, Ч-125, Ч-160, а также двухступенчатые редукторы 2Ч-40, 2Ч-63 и 2Ч-80 предназначены для передачи вращательного движения с одновременным снижением частоты вращения и увеличением крутящего момента. Они широко применяются в различных отраслях промышленности, где требуется надежное и компактное устройство для регулирования скорости и передачи мощности.

Редукторы Ч-100, Ч-125 и Ч-160 относятся к одноступенчатым червячным редукторам и обычно используются в механизмах с умеренными нагрузками, таких как конвейеры, подъемные устройства, станки и транспортировочное оборудование. Их конструкция обеспечивает плавную и бесшумную работу, а также высокую точность регулировки скорости.

Двухступенчатые редукторы 2Ч-40, 2Ч-63 и 2Ч-80 предназначены для более тяжелых условий эксплуатации, где требуется большая передаточная способность и повышенный крутящий момент. Они находят применение в тяжелом машиностроении, металлургии, горнодобывающей промышленности и других сферах, где необходима надежная работа при высоких нагрузках.

Таким образом, червячные редукторы указанных моделей обеспечивают эффективное и долговечное решение для управления скоростью и передачей мощности в различных механических системах.
