Червячные редукторы Чг-100
Червячные глобоидные редукторы серии ЧГ-100 представляют собой высоконадежный класс механических передач, сочетающий в себе преимущества червячного зацепления с повышенной несущей способностью за счет глобоидной формы червяка. Это оборудование широко востребовано в промышленном машиностроении, где требуется передача крутящего момента с большим передаточным числом и высокой точностью позиционирования.

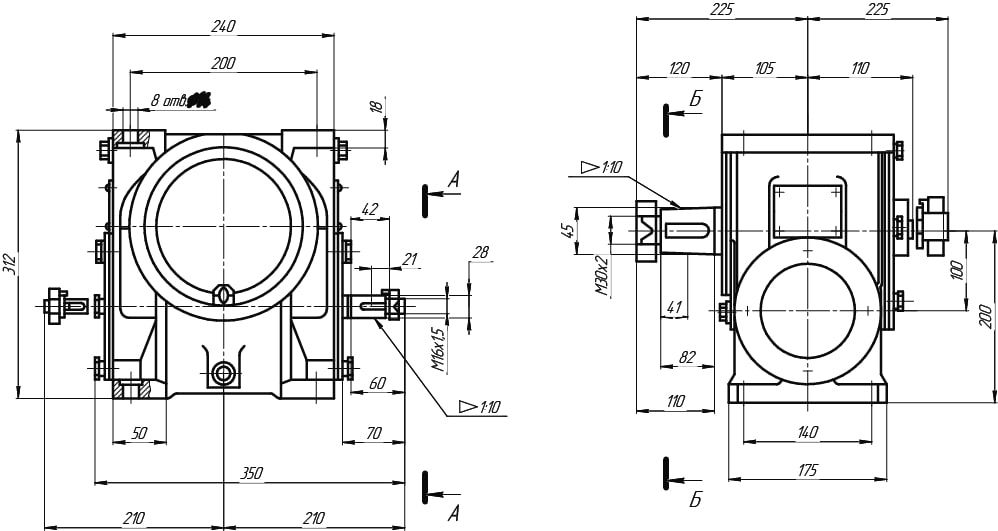

Габаритные и присоединительные размеры редуктора Чг-100
Технические характеристики редуктора Чг-100
| размер редуктора | Передаточное число | Частота вращения входного вала, об/мин | ||||||||||
| 750 | 1000 | 1500 | ||||||||||
| Мощность на вход. кВт | Момент на выходном валу Н.м | η | Мощность на вход. кВт | Момент на выходном валу Н.м | η | Мощность на вход. кВт | Момент на выходном валу Н.м | η | ||||
| Чг-100 | 10 | 5,95 | 650 | 0,84 | 6,35 | 600 | 0,84 | 8,05 | 450 | 0,86 | ||
| 12,5 | 5,57 | 750 | 0,83 | 5,88 | 600 | 0,84 | 7,25 | 500 | 0,85 | |||
| 16 | 4,84 | 825 | 0,82 | 5,5 | 714 | 0,83 | 6,88 | 600 | 0,48 | |||
| 20 | 4,16 | 873 | 0,81 | 4,96 | 794 | 0,82 | 6,5 | 700 | 0,83 | |||
| 25 | 3,26 | 825 | 0,78 | 4,06 | 794 | 0,8 | 5,6 | 746 | 0,82 | |||
| 31,5 | 2,68 | 825 | 0,75 | 3,38 | 809 | 0,78 | 4,8 | 794 | 0,81 | |||
| 40 | 2,02 | 762 | 0,73 | 2,5 | 730 | 0,75 | 3,53 | 714 | 0,78 | |||
| 50 | 1,45 | 651 | 0,69 | 1,75 | 619 | 0,72 | 2,48 | 603 | 0,75 | |||
| 63 | 1,14 | 603 | 0,65 | 1,09 | 508 | 0,68 | 1,68 | 492 | 0,71 | |||
Варианты сборки редукторов Чг-100
Пример условного обозначения редуктора Чг-100
Условное обозначение
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
Конструктивные особенности и принцип действия
Ключевая особенность редукторов ЧГ-100 — форма червяка, имеющая глобоидальную (бочкообразную) конфигурацию. Такая геометрия обеспечивает большее число одновременно задействованных зубьев червяка и колеса по сравнению с цилиндрическими червячными передачами. В результате нагрузка распределяется более равномерно, что существенно повышает износостойкость деталей и долговечность узла в целом.
Корпус редуктора обычно изготавливается из серого чугуна или алюминиевого сплава, что обеспечивает жесткость конструкции и эффективное теплоотведение. Внутри размещены подшипники качения или скольжения, обеспечивающие точное позиционирование валов. Входной вал соединяется с приводным двигателем через муфту, а выходной вал передает крутящий момент на рабочее колесо механизма.
Технические характеристики
Хотя конкретные параметры могут варьироваться в зависимости от модификации и производителя, базовые характеристики редукторов ЧГ-100 обычно находятся в следующих диапазонах:
- Номинальный крутящий момент на выходном валу: от 250 до 400 Н·м (в зависимости от передаточного числа и режима работы).
- Передаточное число: варьируется в широких пределах, обычно от 30 до 100, что позволяет значительно снижать скорость вращения при увеличении момента.
- КПД: составляет около 0,65–0,80. Благодаря самофиксирующемуся свойству червячных передач, такие редукторы часто используются там, где необходимо предотвратить обратный ход механизма под действием внешних сил.
- Монтажное исполнение: поддерживаются различные варианты установки (горизонтальный, вертикальный), что расширяет сферу применения.
- Смазка: используется трансформаторное или специализированное редукторное масло, залитое на весь срок службы или требующее периодической замены в зависимости от интенсивности эксплуатации.
Сфера применения
Редукторы ЧГ-100 благодаря своей надежности и компактности находят применение в различных отраслях:
- Строительное и дорожное машиностроение: в механизмах поворота стрел кранов, в приводах бетоносмесителей и виброустановок.
- Горнодобывающая промышленность: для привода конвейеров, подъемных механизмов и дробильного оборудования, работающих в тяжелых условиях.
- Пищевая и упаковочная промышленность: где важна плавность хода и возможность точной регулировки скорости.
- Текстильное и деревообрабатывающее оборудование: в станках, требующих точного позиционирования инструмента или заготовки.
- Подъемно-транспортные устройства: лебедки, тали и другие грузоподъемные механизмы, где требуется надежная фиксация груза.
