Червячные редукторы Чг-125
Червячные глобоидные редукторы серии Чг-125 представляют собой высоконадежный класс трансмиссий, спроектированных для работы в условиях тяжелых нагрузок и высоких скоростей вращения. Ключевая особенность этих устройств — использование червяка глобоидной формы, который охватывает червячное колесо с нескольких сторон. Такая конструкция обеспечивает одновременный зацеп множества зубьев (до 6–8 пар), что кардинально повышает несущую способность и равномерность распределения нагрузки по зубьям шестерни по сравнению с традиционными цилиндрическими или коническими червячными редукторами.

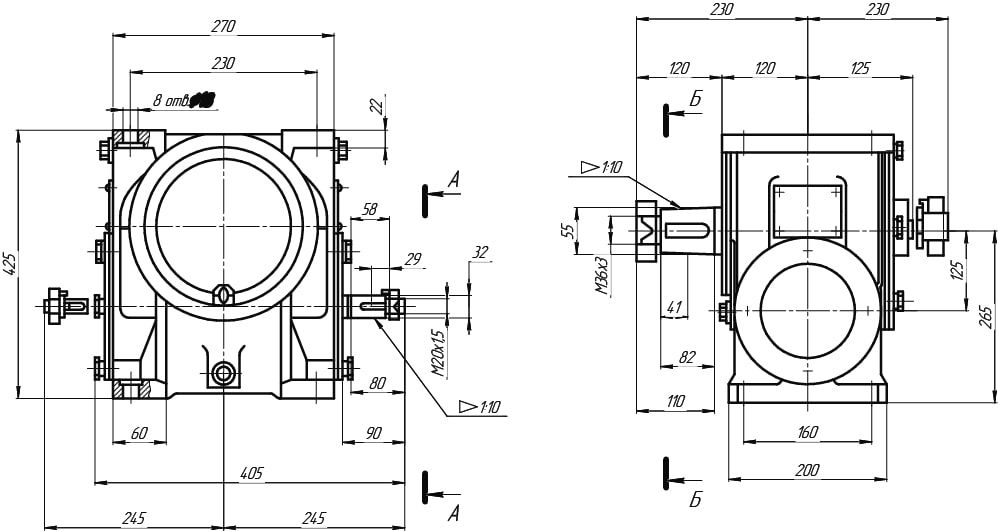

Габаритные и присоединительные размеры редуктора Чг-125
Технические характеристики редуктора Чг-125
| оразмер редуктора | Передаточное число | Частота вращения входного вала, об/мин | ||||||||||
| 750 | 1000 | 1500 | ||||||||||
| Мощность на вход. кВт | Момент на выходном валу Н.м | η | Мощность на вход. кВт | Момент на выходном валу Н.м | η | Мощность на вход. кВт | Момент на выходном валу Н.м | η | ||||
| Чг-125 | 10 | 9,5 | 1050 | 0,85 | 9,86 | 825 | 0,86 | 12,7 | 725 | 0,88 | ||
| 12,5 | 9 | 1225 | 0,84 | 9,44 | 975 | 0,85 | 11,7 | 825 | 0,87 | |||
| 16 | 8,4 | 1450 | 0,83 | 8,8 | 1150 | 0,84 | 10,8 | 975 | 0,87 | |||
| 20 | 7,5 | 1600 | 0,82 | 8,36 | 1350 | 0,83 | 10,1 | 1125 | 0,86 | |||
| 25 | 6,2 | 1587 | 0,78 | 7,62 | 1510 | 0,81 | 9,54 | 1300 | 0,84 | |||
| 31,5 | 4,77 | 1492 | 0,76 | 6,1 | 1460 | 0,78 | 8,5 | 1428 | 0,82 | |||
| 40 | 3,72 | 1428 | 0,74 | 4,72 | 1398 | 0,76 | 6,5 | 1350 | 0,8 | |||
| 50 | 2,86 | 1302 | 0,7 | 3,45 | 1238 | 0,73 | 4,77 | 1190 | 0,77 | |||
| 63 | 2,18 | 1190 | 0,66 | 2,6 | 1110 | 0,7 | 3,68 | 1080 | 0,72 | |||

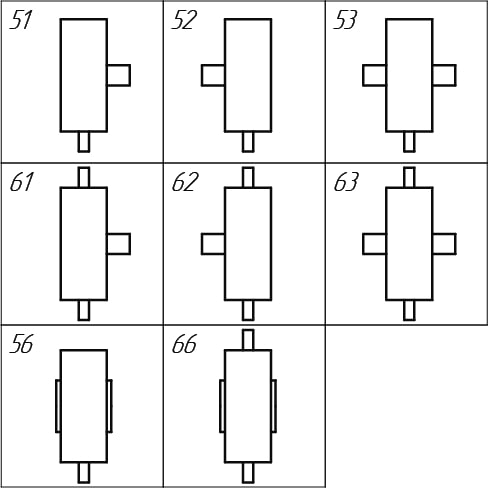

Варианты сборки редукторов Чг-125
Пример условного обозначения редуктора Чг-125
Условное обозначение
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
Редуктор Чг-125 позиционируется как оборудование среднего и крупного габарита. Его рабочие параметры могут незначительно варьироваться в зависимости от конкретного исполнения и производителя, однако базовые значения выглядят следующим образом:
- Номинальный крутящий момент на выходном валу: от 1250 Н·м до 2500 Н·м (в зависимости от передаточного числа и коэффициента запаса прочности).
- Передаточное число: обычно находится в диапазоне от 20 до 80, позволяя эффективно снижать обороты двигателя при кратном увеличении крутящего момента.
- КПД: составляет 0,75–0,85. Высокий КПД достигается за счет точной обработки поверхностей зацепления и использования качественных смазочных материалов.
- Материалы: Червяк изготавливается из легированной стали с поверхностной закалкой и шлифовкой, а червячное колесо — из бронзы (часто оловянистой или безоловянистой) для снижения трения и износа.
- Тип исполнения: Предусмотрены варианты с горизонтальным и вертикальным расположением выходного вала, а также различные способы монтажа (фланцевый, лапочный).
Конструктивные особенности и преимущества
Главное преимущество глобоидного зацепления — повышенная долговечность и стабильность работы. Благодаря большому числу одновременно работающих зубьев, пульсации нагрузки сглаживаются, что снижает уровень шума и вибраций. Это делает Чг-125 идеальным выбором для механизмов, требующих плавного хода и точности позиционирования.
Корпус редуктора обычно выполняется из чугуна высокой прочности, что обеспечивает жесткость конструкции и хорошее демпфирование вибраций. Система смазки может быть как картерной (окунание шестерни в масло), так и принудительной циркуляционной для мощных модификаций, работающих в непрерывном режиме. Наличие индикатора уровня масла и пробки для слива упрощает техническое обслуживание.
Сферы применения
Благодаря сочетанию высокой мощности, компактности и надежности, редукторы Чг-125 находят широкое применение в различных отраслях промышленности:
- Горнодобывающая и строительная техника: Приводы конвейеров, подъемные механизмы, бункерные дозаторы, где требуются большие усилия при относительно низких скоростях.
- Металлургия: Работа в составе печного оборудования, прокатных станов и систем транспортировки сырья.
- Судостроение и крановое оборудование: Винтовые рулевые приводы, лебедки, поворотные платформы кранов.
- Текстильная и деревообрабатывающая промышленность: Приводы станков, требующие точной регулировки скорости и высокого крутящего момента.
- Энергетика: Регулирующие клапаны и задвижки на трубопроводах, где требуется надежное и долговечное управление потоками среды.
