Цилиндрические мотор-редукторы F- 77(FA, FF, FAF)

Цилиндрические мотор-редукторы серии FA-77 представляют собой компактные и надежные приводные устройства, предназначенные для передачи крутящего момента с одновременным снижением оборотов двигателя. Индекс «77» в маркировке обычно указывает на типоразмер корпуса (например, длину габаритов или межосевое расстояние), а приставка «FA» часто обозначает конкретную модификацию от производителя, характеризующуюся прямым монтажом электродвигателя на корпус редуктора (сервисный блок). Такие решения позволяют существенно сократить занимаемую площадь и упростить монтаж оборудования.

Предварительный заказ

Габаритные и присоединительные размеры мотор-редуктора F- 77 (FA, FF, FAF)

UD-F77...

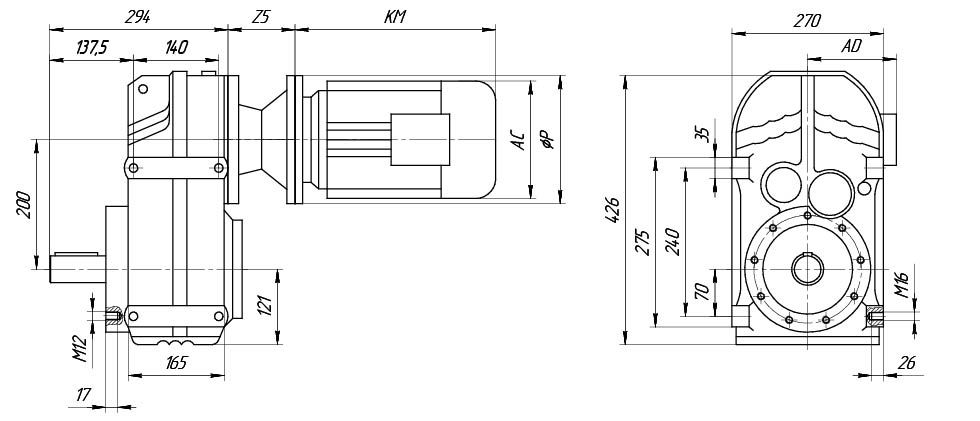

Цельный выходной вал

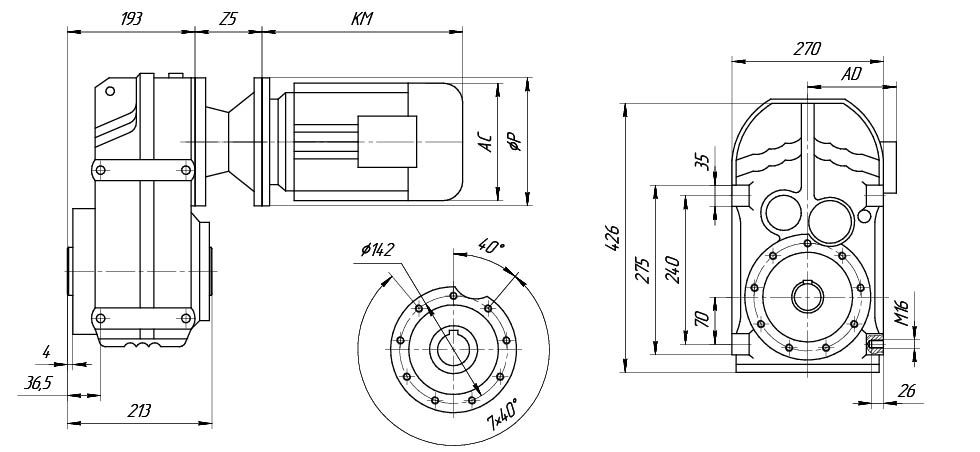

UD-FAB77...

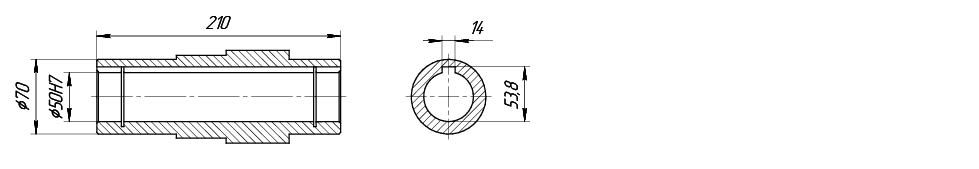

Полый выходной вал

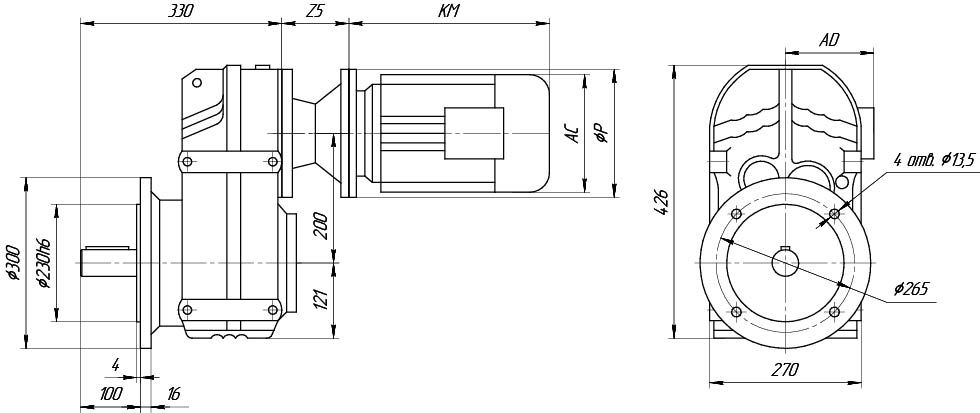

UD-FF77..

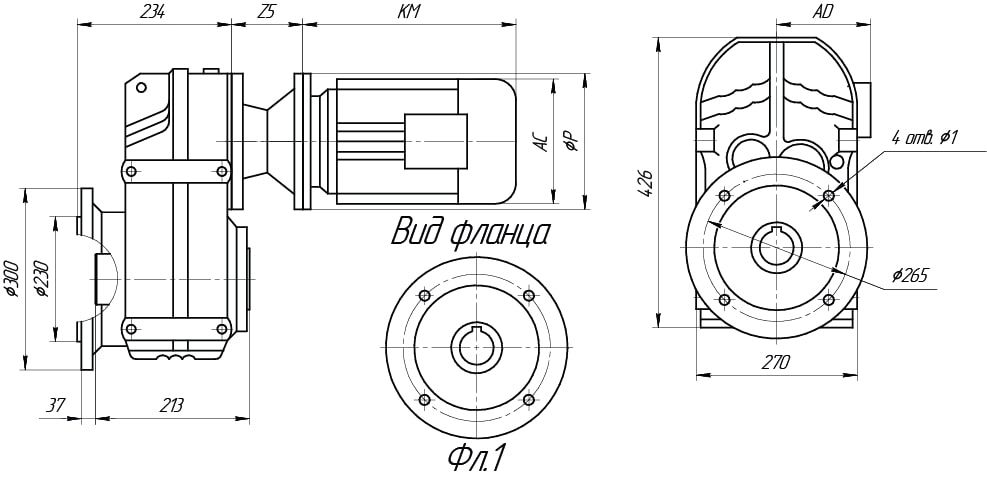

UD-FAF77...

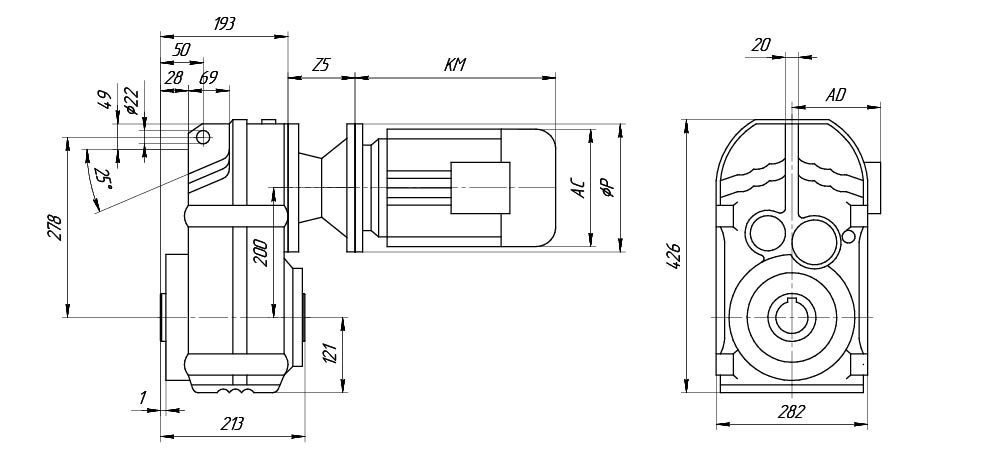

UD-FA77...

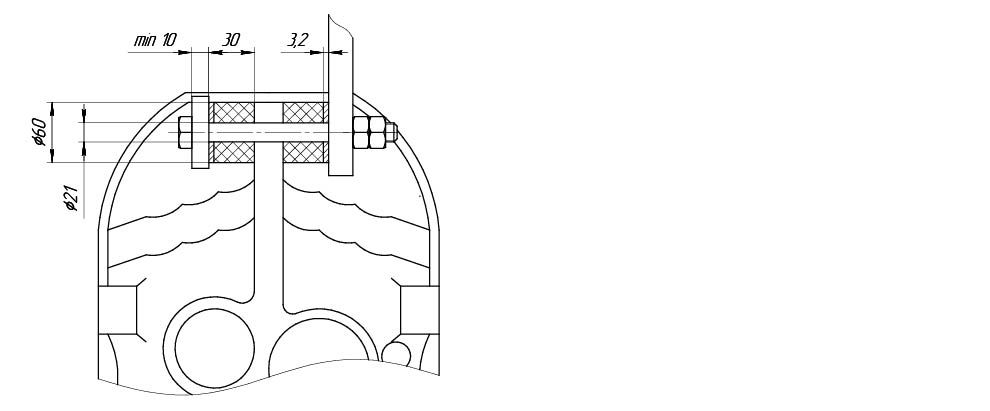

UD-FA..77/G.

Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4	Исполнение 5	Исполнение 6
Р, мм	140	160	200	250	300	350
Z5*, мм	50	55	60	80	90	90
KM, мм	в зависимости от смонтированного двигателя
АС, мм	в зависимости от смонтированного двигателя
AD, мм	в зависимости от смонтированного двигателя

Технические характеристики мотор-редуктора F- 77 (FA, FF, FAF)

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	0,18	3,1	281,77	555	19600	2,7	900
3,3	262,93	520	19700	2,9
3,8	225,79	445	19800	3,4
0,25	3,1	281,77	765	19100	1,95
	3,3	262,93	715	19200	2,1
	3,8	225,79	615	19500	2,5
	4,4	198,31	540	19600	2,8
	4,7	188,4	510	19700	2,9
0,37	3,8	225,79	890	18700	1,7
	4,4	198,31	780	19100	1,95
	4,7	188,4	740	19200	2
	5,4	166,47	1655	19400	2,3
	6,3	142,27	560	19600	2,7
	5	281,77	720	19200	2,1	1400
	5,3	262,93	675	19300	2,2
	6,2	225,79	580	19500	2,6
	7,1	198,31	510	19700	3
0,55	3,8	225,79	1320	16800	1,15	900
	4,4	198,31	1160	17600	1,3
	4,7	188,4	1100	17900	1,35
	5,4	166,47	970	18400	1,55
	6,3	142,27	830	18900	1,8
	6,9	130,42	760	19100	1,95
	6,2	225,79	870	18800	1,7
	7,1	198,31	765	19100	1,95
	7,4	188,4	730	19200	2,1	1400
	8,4	166,47	645	19400	2,3
	9,8	142,27	550	19600	2,7
	10,7	130,42	505	19700	3
	12,2	114,45	440	19800	3,4
	12,9	108,46	420	19800	3,6
	14,7	94,93	365	19900	4,1
0,75	4,4	198,31	1580	15200	0,95	900
	4,7	188,4	1500	15700	1
	5,4	166,47	1320	16800	1,15
	6,3	142,27	1130	17800	1,3
	6,9	130,42	1040	18200	1,45
	6,2	225,79	1170	17600	1,3	1400
	7,1	198,31	1030	18200	1,45
	7,4	188,4	980	18400	1,55
	8,4	166,47	860	18800	1,75
	9,8	142,27	740	19200	2
	10,7	130,42	675	19300	2,2
	12,2	114,45	595	19500	2,5
	12,9	108,46	565	19600	2,7	1400
1,1	7,1	198,31	1490	15800	1
	7,4	188,4	1410	16300	1,05
	8,4	166,47	1250	17200	1,2
	9,8	142,27	1070	18000	1,4
	10,7	130,42	980	18400	1,55
	12,2	114,45	860	18800	1,75
	12,9	108,46	810	18900	1,85
	14,7	94,93	710	19200	2,1
	16,4	85,52	640	19400	2,3
	18,7	75,02	565	19600	2,7
1,5	8,4	166,47	1690	14300	0,9	1400
	9,8	142,27	1450	16100	1,05
	10,7	130,42	1320	16800	1,15
	12,2	114,45	1160	17600	1,3
	12,9	108,46	1100	17900	1,35
	14,7	94,93	960	18400	1,55
	16,4	85,52	870	18800	1,75
	18,7	75,02	760	19100	1,95
	19,3	72,5	735	19200	2
	21	66,46	675	19300	2,2
	24	58,32	595	19500	2,5
	25	55,27	560	19600	2,7
	29	48,37	490	19700	3
	32	43,58	445	19800	3,4
	37	38,23	390	19900	3,9
	38	36,58	370	19900	3
	44	31,51	320	20000	4,3
2,2	12,2	114,45	1710	14200	0,9	1400
	12,9	108,46	1620	14900	0,95
	14,7	94,93	1410	16300	1,05
	16,4	85,52	1270	17100	1,2
	18,7	75,02	1120	17800	1,35
	21	66,46	990	18300	1,5
	24	58,32	870	18800	1,75
	25	55,27	820	18900	1,8
	29	48,37	720	19200	2,1
	32	43,58	650	19400	2,3
	38	36,58	545	19600	2
	44	31,51	470	19700	2,9
	49	28,75	430	19800	3,3
	55	25,5	380	19900	4
3	16,4	85,52	1750	13800	0,85	1400
	18,7	75,02	1540	15500	1
	21	66,46	1360	16600	1,1
	24	58,32	1190	17500	1,25
	25	55,27	1130	17800	1,35
	29	48,37	990	18300	1,5
	32	43,58	890	18700	1,7
	37	38,23	780	19000	1,9
	38	36,58	750	19100	1,5
	44	31,51	645	19400	2,1
	49	28,75	590	19500	2,4
	55	25,5	520	19700	2,9
	65	21,43	440	19800	3,4
4	21	66,46	1790	13400	0,85	1400
	24	58,32	1570	15200	0,95
	25	55,27	1490	15800	1
	29	48,37	1300	16900	1,15
	32	43,58	1170	17600	1,3
	37	38,23	1030	18200	1,45
	41	33,74	910	18600	1,65
	47	29,91	800	19000	1,85
	55	25,54	685	19300	2,1
	44	31,51	850	18800	1,65
	49	28,75	775	19100	1,85
	55	25,5	685	19300	2,2
	65	21,43	575	19500	2,6
	71	19,7	530	19600	2,8
5,5	29	48,37	1780	13500	0,85	1400
	32	43,58	1600	15000	0,95
	37	38,23	1400	16300	1,05
	41	33,74	1240	17300	1,2
	47	29,91	1100	17900	1,35
	55	25,54	940	18500	1,55
	55	25,5	940	18500	1,6
	65	21,43	785	19000	1,9
	71	19,7	725	19200	2,1
	80	17,49	645	19400	2,3
	90	15,64	575	19600	2,6
	100	14,06	515	19300	2,9
	115	12,2	450	18600	3,3
7,5	41	33,74	1690	14300	0,9	1400
	47	29,91	1500	15700	1
	55	25,54	1280	17000	1,15
	55	25,5	1280	17100	1,15
	65	21,43	1070	18000	1,4
	71	19,7	990	18400	1,5
	80	17,49	880	18800	1,7
	90	15,64	785	19000	1,9
	100	14,06	705	18600	2,1
	115	12,2	610	18000	2,5
	128	10,93	545	17600	2,7
	151	9,3	465	16500	2,3
	170	8,26	415	16100	2,6
	189	7,39	370	15700	2,9
	211	6,64	335	15300	3,2
	243	5,76	290	14800	3,7
	271	5,16	260	14500	4,2
	327	4,28	215	13800	4,7
11	71	19,7	1440	16100	1,05	1400
	80	17,49	1280	17100	1,2
	90	15,64	1140	17600	1,3
	100	14,06	1030	17400	1,45
	115	12,2	890	17000	1,7
	128	10,93	795	16700	1,9
	151	9,3	680	15500	1,6
	170	8,26	605	15200	1,8
	189	7,39	540	14900	2
	211	6,64	485	14600	2,2
	243	5,76	420	14200	2,6
	271	5,16	375	13900	2,9
	327	4,28	310	13300	3,2

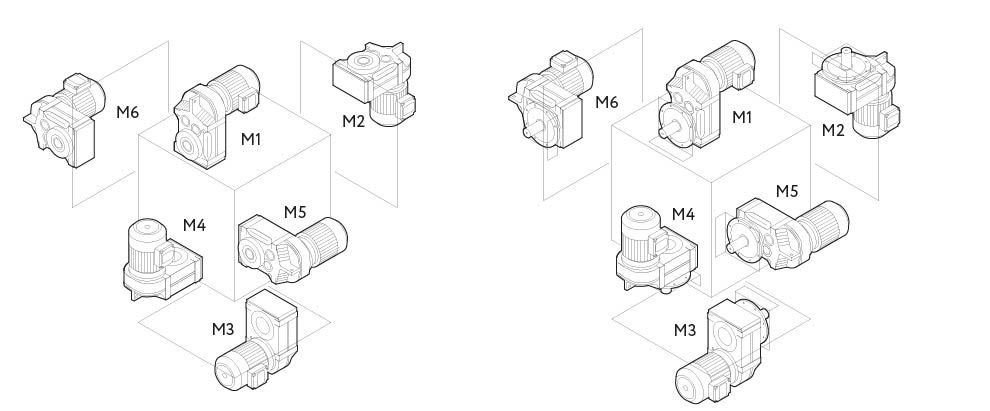

Монтажные позиции мотор-редуктора F- 77 (FA, FF, FAF)

Пример условного обозначения мотор-редуктора F- 77 (FA, FF, FAF)

Условное обозначение:

UD-F77 условное обозначение.png

1. Модель редуктора
(F-исполнение на лапах с цельным валом,
FA - исполнение на лапах с полым валом,
FH - исполнение с полым валом и стяжной муфтой,
FF - исполнение на фланце с цельным валом,
FAF - исполнение на фланце с полым валом,
FHF - исполнение с полым валом на фланце со стяжной муфтой,
FZ - исполнение с малым фланцем).
2. Габарит редуктора (37,47,57,67,77, 87, 97,107,127,157).
3. Исполнение с резиновым амортизатором.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
8. Тип фланца электродвигателя (В5;В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.

Вес редукторной части: 49кг

Основное назначение цилиндрических редукторов — работа в условиях высоких нагрузок и необходимости точного контроля скорости. Благодаря жесткой конструкции шестеренчатой передачи они обеспечивают стабильную работу при пусковых токах и переменных нагрузках. Сфера применения охватывает широкий спектр отраслей: от конвейерных линий и упаковочного оборудования до смесителей, экструдеров и подъемных механизмов. В отличие от червячных аналогов, цилиндрические версии отличаются более высоким КПД (до 98% на одну ступень), что делает их энергоэффективными при длительной непрерывной работе.

Технические характеристики серии FA-77 варьируются в зависимости от установленного электродвигателя и количества ступеней редукции. Типичный диапазон передаточных чисел составляет от 3,5 до 100 и более, что позволяет подобрать оптимальное соотношение скорости и крутящего момента. Номинальный выходной момент может достигать нескольких сотен ньютон-метров, а частота вращения на валу снижается до требуемых значений (часто от 10 до 200 об/мин). Корпус обычно изготавливается из высокопрочного чугуна, что гарантирует долговечность при агрессивных средах и вибрационных нагрузках.

Особое внимание при выборе модели FA-77 следует уделять типу исполнения. Часто такие редукторы поставляются в сочетании с трехфазными асинхронными двигателями с тормозом или без него, что критически важно для систем, требующих быстрой остановки или удержания груза в неподвижном состоянии. Наличие встроенного тормоза исключает самопроизвольное вращение вала при отключении питания. Кроме того, многие модели оснащаются фланцами для горизонтальной и вертикальной установки, а также возможностью подключения энкодеров для обратной связи в системах автоматизации.
