Цилиндрические мотор-редукторы F- 97(FA, FF, FAF)

Цилиндрические мотор-редукторы серий FA, FF и FAF (в маркировке часто обозначаемые как F-97 или просто F) представляют собой компактные и надежные приводные узлы, сочетающие в себе электродвигатель и понижающий редуктор в едином корпусе. Эти устройства широко востребованы в современной промышленной автоматизации благодаря своей универсальности, высокой энергоэффективности и простоте монтажа.

Предварительный заказ

Габаритные и присоединительные размеры мотор-редукторов F- 97(FA, FF, FAF)

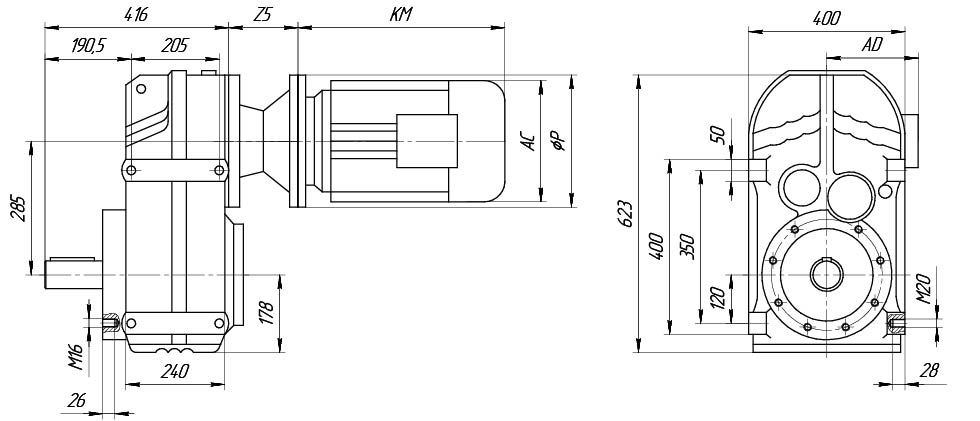

UD-F97...

Цельный выходной вал

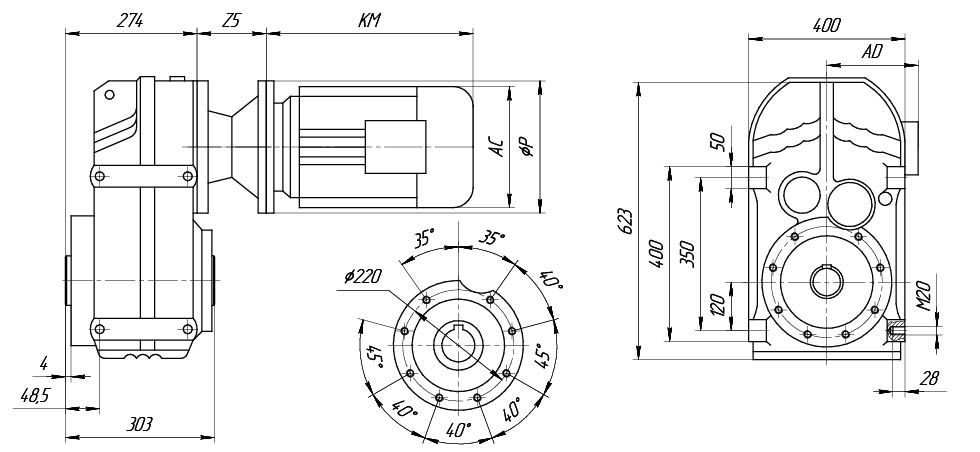

UD-FAB97...

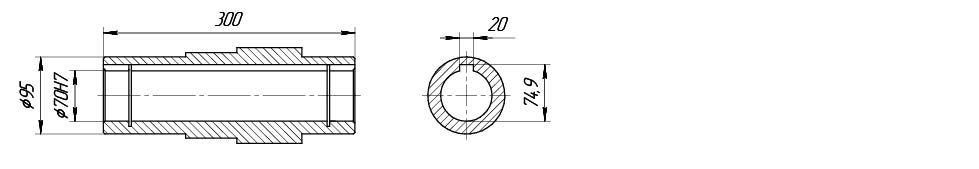

Полый выходной вал

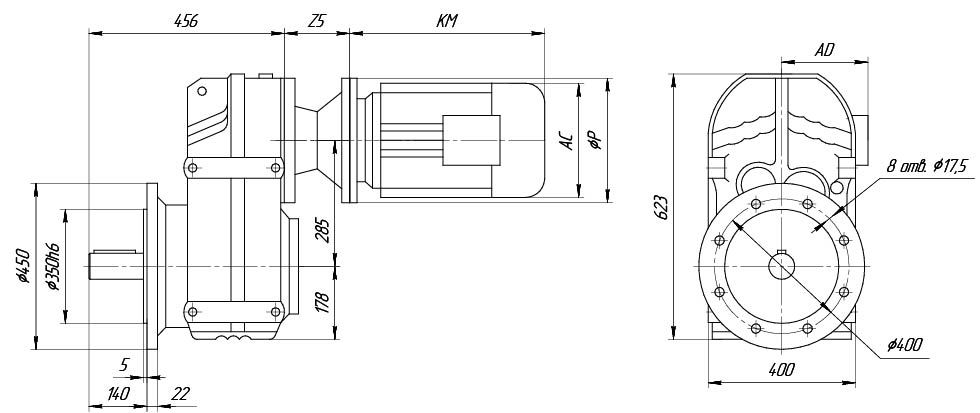

UD-FF97...

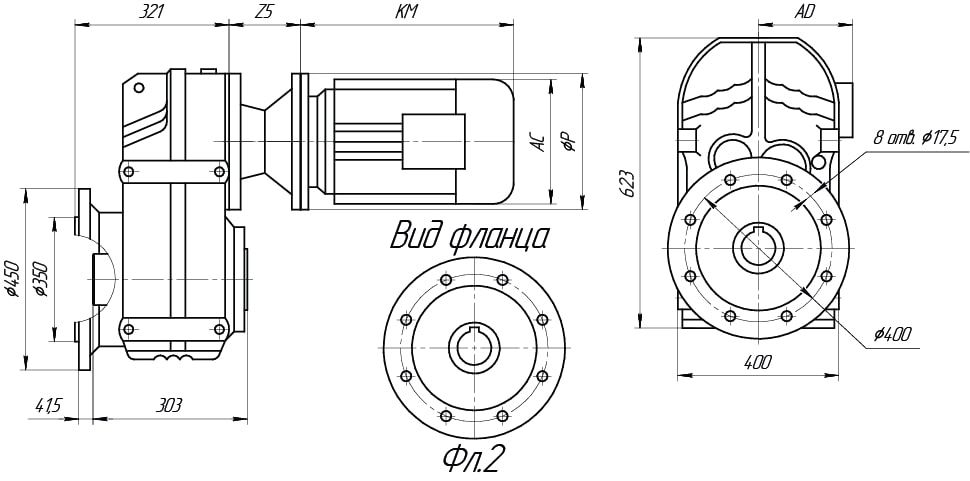

UD-FAF97...

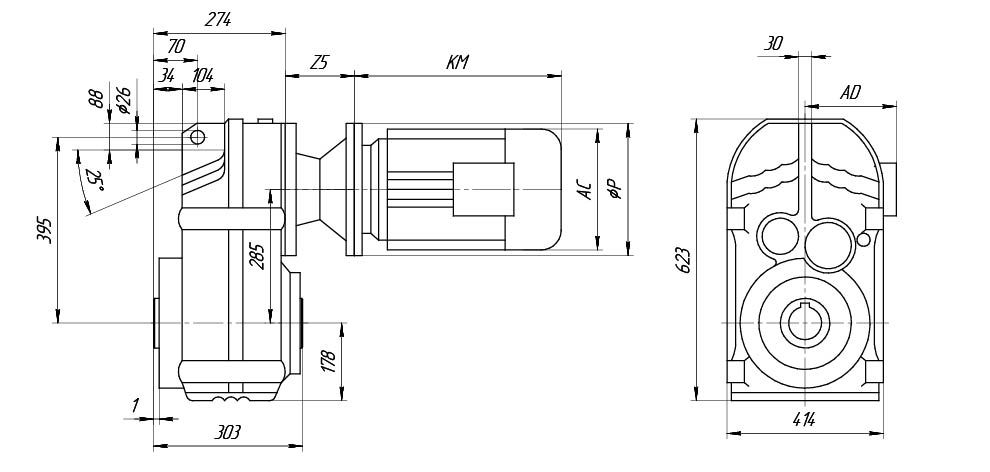

UD-FA97...

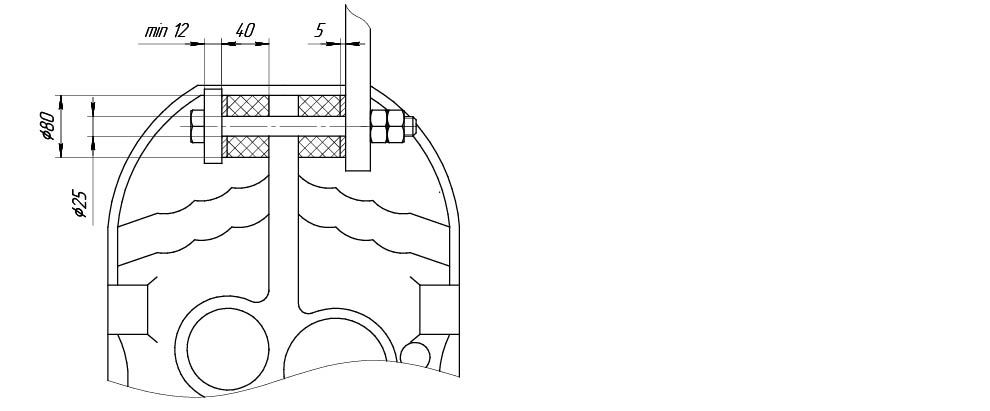

UD-FA..97/G...

	Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4	Исполнение 5
Р, мм	200	250	300	350	400
Z5*, мм	60	80	90	125	145
KM, мм	в зависимости от смонтированного двигателя
АС, мм	в зависимости от смонтированного двигателя
AD, мм	в зависимости от смонтированного двигателя

Технические характеристики мотор-редукторов F- 97(FA, FF, FAF)

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	0,55	2,5	276,77	2140	35100	2	700
2,7	253,41	1960	35500	2,2
3	223,88	1730	35900	2,5
0,75	2,5	276,77	2870	33600	1,5
	2,7	253,41	2630	34100	1,65
	3	223,88	2320	34800	1,85
	3,3	276,77	2200	35000	1,95	900
	3,6	253,41	2020	35400	2,1
	4,1	223,88	1780	35800	2,4
1,1	3,3	276,77	3160	32900	1,35
	3,6	253,41	2890	33600	1,5
	4,1	223,88	2560	34300	1,7
	4,8	189,92	2170	35100	2
	5,3	174,87	2000	35400	2,2
	5	276,77	2080	35200	2,1	1400
	5,5	253,41	1900	35600	2,3
	6,3	223,88	1680	36000	2,6
1,5	3,3	276,77	4310	29900	1,0 DR	900
	3,6	253,41	3950	30900	1,1
	4,1	223,88	3490	32100	1,25
	4,8	189,92	2960	33400	1,45
	5,3	174,87	2720	33900	1,6
	5	276,77	2810	33700	1,55	1400
	5,5	253,41	2570	34300	1,65
	6,3	223,88	2270	34900	1,9
	7,4	189,92	1930	35500	2,2
	8	174,87	1780	35800	2,4
2,2	4,1	223,88	5000	12400	0,85	900
	4,8	189,92	4240	30100	1
	5,3	174,87	3910	31000	1,1
	6	156,3	3490	32100	1,25
	5	276,77	4120	30400	1,05	1400
	5,5	253,41	3780	31400	1,15
	6,3	223,88	3340	32500	1,3
	7,4	189,92	2830	33700	1,5
	8	174,87	2610	34200	1,65
	9	156,3	2330	34800	1,85
	10	140,71	2100	35200	2
	11	127,42	1900	35600	2,3
3	6,3	223,88	4580	29000	0,95	1400
	7,4	189,92	3890	31100	1,1
	8	174,87	3580	31900	1,25
	9	156,3	3200	32800	1,35
	10	140,71	2880	33600
	11	127,42	2610	34200	1,65
	12,4	112,99	2310	34800	1,85
	13,7	102,16	2090	35200	2,1
	15,6	89,85	1840	3570	2,3
4	8	174,87	4700	26600	0,9	1400
	9	156,3	4200	30200	1
	10	140,71	3780	31400	1,15
	11	127,42	3430	32300	1,25
	12,4	112,99	3040	33200	1,4
	13,7	102,16	2750	33900	1,55
	14,3	97,58	2620	34100	1,65
	15,6	89,85	2420	34600	1,8
	17,4	80,31	2160	35100	2
	19,4	7229	1940	35500	2,2
	21	65,47	1760	35800	2,4
5,5	11	127,42	4680	27400	0,9	1400
	12,4	112,99	4150	3030	1,05
	13,7	102,16	3750	31400	1,15
	14,3	97,58	3580	31900	1,2
	15,6	89,85	3300	32600	1,3
	16,2	86,59	3180	32900	1,35
	17,4	80,31	2950	33400	1,45
	18,5	75,63	2780	33800	1,55
	19,4	72,29	2660	34100	1,6
	21	65,47	2400	34600	1,8
	24	58,06	2130	34500	2
	27	52,49	1930	33900	2,2
7,5	14,3	97,58	4890	19300	0,9	1400
	15,6	89,85	4500	29300	0,95
	16,2	86,59	4340	29800	1
	17,4	80,31	4020	30700	1,05
	18,5	75,63	3790	31300	1,15
	19,4	72,29	3620	31800	1,2
	21	65,47	3280	32200	1,3
	24	58,06	2910	31800	1,5
	27	52,49	2630	31400	1,65
	32	44,49	2230	30600	1,95
	36	38,86	1950	29900	2,2
	43	32,5	1630	28900	2,6
	33	43,28	2170	30500	1,4
	38	36,64	1840	29600	1,65
	41	33,91	1700	29200	2,5
	46	30,39	1520	28500	2,8
11	21	65,47	4780	24000	0,9	1400
	24	58,06	4240	27100	1
	27	52,49	3830	27100	1,1
	32	44,49	3250	27000	1,3
	36	38,86	2830	26700	1,5
	43	32,5	2370	26200	1,8
	41	33,91	2470	26400	1,75
	46	30,39	2220	26000	1,95
	51	27,44	2000	25600	2,2
	56	24,92	1820	25200	2,4
	63	22,11	1620	24700	2,7
15	32	44,49	4360	22900	1	1400
	36	38,86	3810	23100	1,15
	43	32,5	3190	23200	1,35
	41	33,91	3330	23200	1,3
	46	30,39	2980	23200	1,45
	51	27,44	2690	23100	1,6
	56	24,92	2450	22900	1,75
	63	22,11	2170	22600	2
	70	20,07	1970	22400	2,2
	81	17,25	1690	21900	2,5
	93	15,06	1480	21400	2,9
	110	12,77	1250	20800	3,4
	125	11,16	1100	20200	3,7
18,5	36	38,86	4690	20000	0,9	1400
	43	32,5	3920	20600	1,1
	51	27,44	3310	20900	1,3
	56	24,92	3010	20900	1,45
	63	22,11	2670	20900	1,6
	70	20,07	2420	20800	1,8
	81	17,25	2080	20500	2,1
	93	15,06	1820	20200	2,4
	110	12,77	1540	19800	2,8
	125	11,16	1350	19300	3
22	51	27,44	3940	188700	1,1	1400
	56	24,92	3570	18900	1,2
	63	22,11	3170	19100	1,35
	70	20,07	2880	19200	1,5
	81	17,25	2470	19100	1,75
	93	15,06	2160	19000	2
	110	12,77	1830	18700	2,3
	125	11,16	1600	18400	2,6
30	63	22,11	4310	15100	1	1400
	70	20,07	3910	15500	1,1
	81	17,25	3360	16000	1,3
	93	15,06	2930	16300	1,45
	110	12,77	2490	16400	1,75
	125	11,16	2180	16400	1,9
	155	9,06	1770	15400	1,35
	170	8,22	1600	15300	1,45
	198	7,07	1380	15100	1,7
	227	6,17	1200	14900	1,85
	268	5,23	1020	14600	2,1
	306	4,57	890	14300	2,3

Монтажные позиции мотор-редукторов F- 97(FA, FF, FAF)

Пример условного обозначения мотор-редукторов F- 97(FA, FF, FAF)

Условное обозначение:

UD-F97 условное обозначение.png

1. Модель редуктора
(F-исполнение на лапах с цельным валом,
FA - исполнение на лапах с полым валом,
FH - исполнение с полым валом и стяжной муфтой,
FF - исполнение на фланце с цельным валом,
FAF - исполнение на фланце с полым валом,
FHF - исполнение с полым валом на фланце со стяжной муфтой,
FZ - исполнение с малым фланцем).
2. Габарит редуктора (37,47,57,67,77, 87, 97,107,127,157).
3. Исполнение с резиновым амортизатором.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
8. Тип фланца электродвигателя (В5;В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.

Вес редукторной части: 150кг

Конструктивные особенности и типы

Основное различие между сериями FA, FF и FAF заключается в типе выходного вала и способе крепления:

Серия FA: Предназначена для привода механизмов с валом, выходящим соосно с двигателем. Это наиболее распространенный вариант, подходящий для большинства стандартных задач: конвейеров, смесителей, вентиляторов.
Серия FF: Оснащена полым (выходным) валом. Такая конструкция позволяет устанавливать редуктор непосредственно на вал механизма без использования дополнительных муфт, что существенно экономит место и упрощает конструкцию привода. Идеально подходит для центробежных насосов, компрессоров и станков.
Серия FAF: Комбинирует преимущества двух предыдущих типов, предлагая соосный вал с возможностью дополнительного крепления или специфической компоновки.

Все эти серии обычно имеют одноступенчатое цилиндрическое зацепление (реже — планетарное в более мощных версиях), что обеспечивает высокий КПД (до 97%) и низкий уровень шума. Корпуса изготавливаются из чугуна или алюминиевого сплава, что гарантирует долговечность даже при высоких нагрузках.

Ключевые характеристики

Характеристики мотор-редуктов варьируются в зависимости от модели, но общие параметры выглядят следующим образом:

Мощность двигателя: От 0,12 кВт до 15 кВт (в некоторых модификациях до 22 кВт).
Передаточное число: Диапазон обычно составляет от 5,84 до 100, позволяя точно подобрать скорость вращения выходного вала под конкретную задачу.
Крутящий момент: На выходном валу может достигать нескольких тысяч Н·м, что позволяет приводить в движение тяжелые механизмы.
Класс защиты: Стандартная степень защиты IP55 или IP56, обеспечивающая работу в пыльных и влажных условиях.
Материалы шестерен: Обычно используются легированные стали с поверхностной закалкой, что повышает износостойкость зубчатых передач.
Смазка: В большинстве моделей используется долговременная смазка, не требующая замены в течение всего срока службы, либо система принудительной циркуляции для высоконагруженных версий.

Сферы применения

Благодаря компактности и высокой надежности, цилиндрические мотор-редукты FA/FF/Faf применяются в широком спектре отраслей:

Пищевая промышленность: Транспортеры для перемещения продуктов, мешалки для смесей, упаковочное оборудование.
Фармацевтика и химия: Приводы дозаторов, смесителей реагентов, где важна чистота и отсутствие утечек смазки.
Логистика и складирование: Роликовые конвейеры, сортировочные линии, системы подъема грузов.
Машиностроение: Приводы станков, пресов, экструдеров и печатных машин.
Энергетика и ЖКХ: Управление заслонками, клапанами, вентиляционными системами.
