Цилиндрические соосные мотор-редукторы Rx107
Мотор-редукторы серии Rx 107 представляют собой компактное и высокоэффективное решение для приводов, требующих высокой точности позиционирования и плавного хода. Данная модель относится к классу цилиндрических соосных редукторов, где входной вал электродвигателя и выходной вал исполнительного механизма расположены на одной оси. Такая конструктивная особенность позволяет значительно экономить полезное пространство в производственных цехах и при проектировании сложных механических узлов.

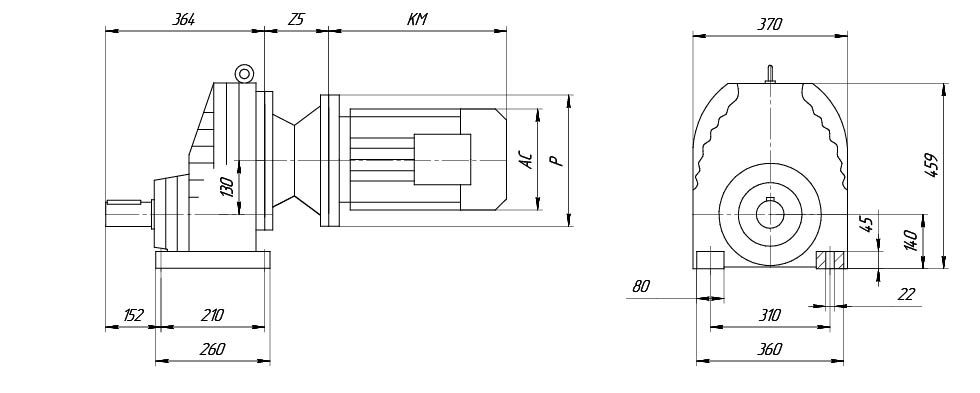

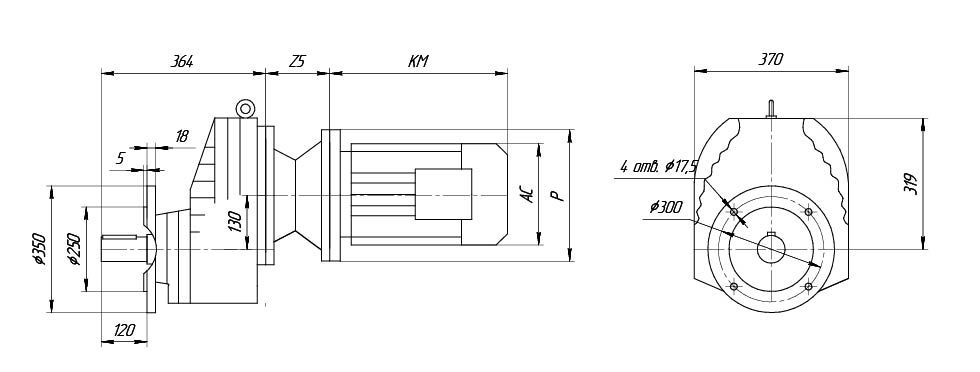

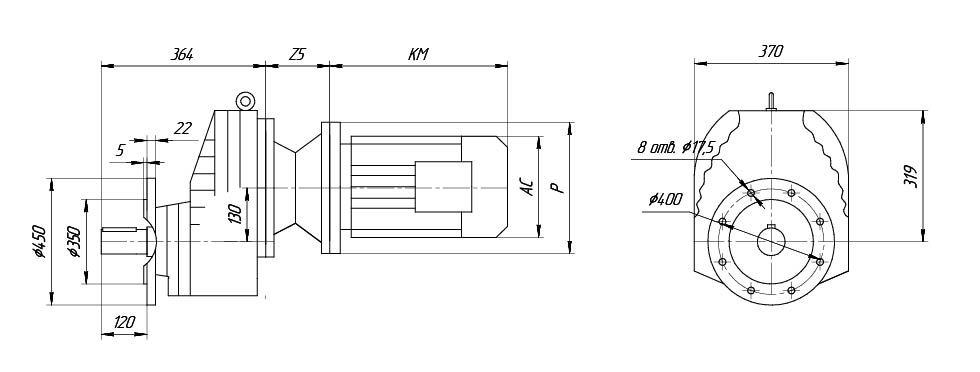

Габаритные и присоединительные размеры мотор-редукторов Rx 107
Технические характеристики мотор-редукторов Rx 107
| Мощность, кВт | Частота вращения выходного вала, об/мин | Передаточное число | Крутящий момент, Нм | Допустимая радиальная нагрузка, Н | Сервис- фактор | Частота вращения эл.двигателя |
| 5,5 | 216 | 6,63 | 245 | 10500 | 1,9 | 1400 |
| 255 | 5,61 | 205 | 9980 | 2,2 | ||
| 276 | 5,19 | 191 | 9760 | 3,7 | ||
| 307 | 4,65 | 171 | 9460 | 4,1 | ||
| 7,5 | 216 | 6,63 | 330 | 10100 | 1,4 | 1400 |
| 255 | 5,61 | 280 | 9690 | 1,6 | ||
| 276 | 5,19 | 260 | 9490 | 2,7 | ||
| 307 | 4,65 | 235 | 9210 | 3 | ||
| 340 | 4,2 | 210 | 8950 | 3,9 | ||
| 11 | 277 | 5,19 | 380 | 9000 | 1,85 | 1400 |
| 310 | 4,65 | 340 | 8770 | 2 | ||
| 343 | 4,2 | 305 | 8560 | 2,7 | ||
| 377 | 3,81 | 280 | 8360 | 3 | ||
| 425 | 3,38 | 245 | 8100 | 3,4 | ||
| 469 | 3,07 | 225 | 7900 | 3,7 | ||
| 545 | 2,64 | 193 | 7580 | 4,3 | ||
| 15 | 281 | 5,19 | 510 | 8440 | 1,35 | 1400 |
| 314 | 4,65 | 455 | 8260 | 1,5 | ||
| 348 | 4,2 | 410 | 8100 | 2 | ||
| 383 | 3,81 | 375 | 7930 | 2,2 | ||
| 431 | 3,38 | 330 | 7720 | 2,5 | ||
| 475 | 3,07 | 300 | 7540 | 2,8 | ||
| 553 | 2,64 | 260 | 7260 | 3,2 | ||
| 634 | 2,3 | 225 | 7010 | 3,7 | ||
| 747 | 1,95 | 192 | 6710 | 4 | ||
| 855 | 1,71 | 168 | 6470 | 4,2 | ||
| 1010 | 1,44 | 142 | 6170 | 4,6 | ||
| 18,5 | 349 | 4,2 | 505 | 7710 | 1,65 | 1400 |
| 384 | 3,81 | 460 | 7580 | 1,8 | ||
| 433 | 3,38 | 410 | 7400 | 2 | ||
| 477 | 3,07 | 370 | 7250 | 2,2 | ||
| 555 | 2,64 | 320 | 7010 | 2,6 | ||
| 636 | 2,3 | 280 | 6780 | 3 | ||
| 750 | 1,95 | 235 | 6510 | 3,2 | ||
| 858 | 1,71 | 205 | 6290 | 3,4 | ||
| 1015 | 1,44 | 174 | 6020 | 3,7 | ||
| 22 | 349 | 4,2 | 600 | 7330 | 1,4 | 1400 |
| 384 | 3,81 | 545 | 7230 | 1,5 | ||
| 433 | 3,38 | 485 | 7090 | 1,7 | ||
| 477 | 3,07 | 440 | 6960 | 1,9 | ||
| 555 | 2,64 | 380 | 6760 | 2,2 | ||
| 636 | 2,3 | 330 | 6560 | 2,5 | ||
| 750 | 1,95 | 280 | 6320 | 2,7 | ||
| 858 | 1,71 | 245 | 6120 | 2,9 | ||
| 1015 | 1,44 | 205 | 5870 | 3,1 | ||
| 30 | 434 | 3,38 | 660 | 6370 | 1,25 | 1400 |
| 479 | 3,07 | 600 | 6310 | 1,4 | ||
| 557 | 2,64 | 515 | 6180 | 1,6 | ||
| 638 | 2,3 | 450 | 6050 | 1,85 | ||
| 752 | 1,95 | 380 | 5870 | 2 | ||
| 860 | 1,71 | 335 | 5720 | 2,1 | ||
| 1020 | 1,44 | 280 | 5520 | 2,3 | ||
| 37 | 434 | 3,38 | 810 | 4470 | 1 | 1400 |
| 479 | 3,07 | 740 | 4950 | 1,1 | ||
| 557 | 2,64 | 635 | 5530 | 1,3 | ||
| 638 | 2,3 | 555 | 5610 | 1,5 | ||
| 752 | 1,95 | 470 | 5490 | 1,65 | ||
| 860 | 1,71 | 410 | 5370 | 1,7 | ||
| 1020 | 1,44 | 345 | 5220 | 1,85 | ||
| 45 | 434 | 3,38 | 990 | 1360 | 0,85 | 1400 |
| 479 | 3,07 | 900 | 2080 | 0,9 | ||
| 557 | 2,64 | 770 | 2970 | 1,1 | ||
| 638 | 2,3 | 675 | 3640 | 1,25 | ||
| 752 | 1,95 | 570 | 4200 | 1,35 | ||
| 860 | 1,71 | 500 | 4540 | 1,4 | ||
| 1020 | 1,44 | 420 | 4880 | 1,55 |
Монтажные позиции мотор-редукторов Rx 107
Пример условного обозначения мотор-редукторов Rx 107
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.
Конструкция мотор-редуктора Rx 107 обычно включает в себя ступенчатый цилиндрический редуктор и высокоэффективный планетарный или волновой узел (в зависимости от модификации), что обеспечивает высокий передаточный момент и минимальные потери энергии. Ключевые технические характеристики варьируются в зависимости от конкретной конфигурации, но стандартные параметры часто включают передаточное число в диапазоне от 5 до 3000, номинальный крутящий момент от 200 до 10 000 Нм и КПД, достигающий 96–98%. Важно отметить, что соосность валов снижает вибрацию и шум при работе, что критически важно для высокоточного оборудования.
Материалы изготовления также играют ключевую роль в надежности устройства. Корпуса редукторов, как правило, изготавливаются из чугуна или алюминиевых сплавов, обеспечивающих жесткость конструкции и теплоотвод. Шестерни и валы подвергаются закалке и шлифовке, что гарантирует длительный срок службы даже при интенсивных нагрузках. Смазка часто наносится на заводе-изготовителе, что делает оборудование готовым к установке и запуску без необходимости предварительного обслуживания.
Область применения мотор-редукторов Rx 107 охватывает широкий спектр отраслей промышленности. Они активно используются в робототехнике, станкостроении, упаковочном оборудовании, конвейерных системах и автоматизированных линиях сборки. Благодаря возможности интеграции с серводвигателями и шаговыми двигателями, эти редукторы находят применение там, где требуется точное управление скоростью и положением вала. Кроме того, их компактные размеры позволяют устанавливать их в тесных пространствах, где классические приводные системы не подходят.
