Цилиндрические соосные мотор-редукторы Rx57
Серия Rx 57 представляет собой компактные цилиндрические соосные мотор-редукторы, разработанные для интеграции с электродвигателями стандарта IEC. Ключевой особенностью конструкции является совпадение осей входного вала (от двигателя) и выходного вала (на вал привода), что позволяет существенно экономить полезное пространство при монтаже оборудования. Такая конфигурация особенно востребована в автоматизированных линиях, конвейерных системах и упаковочном оборудовании, где габариты механизма играют критическую роль.

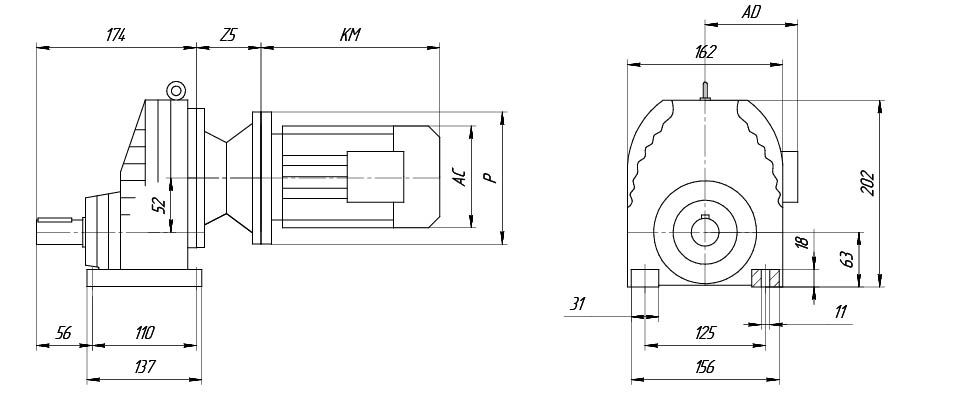

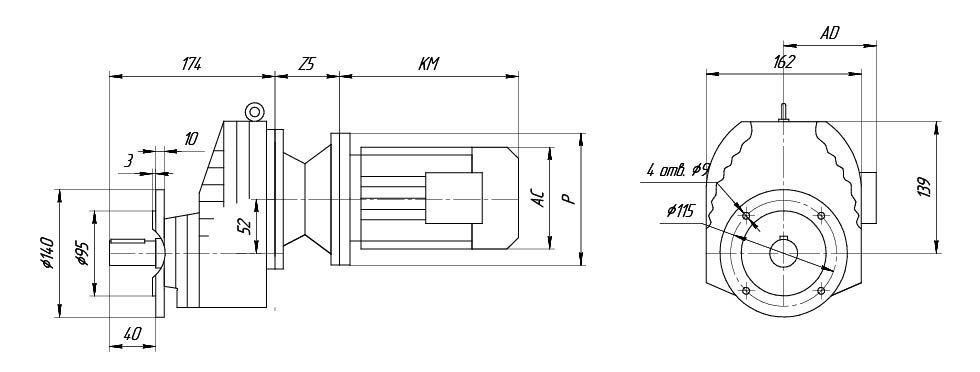

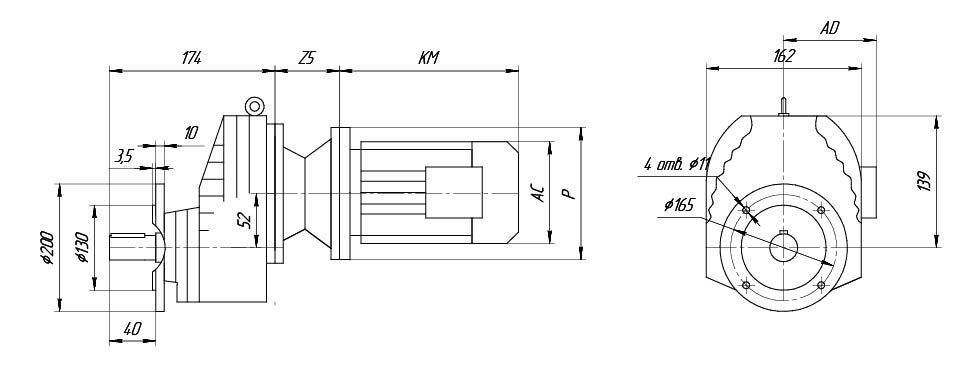

Габаритные и присоединительные размеры мотор-редукторов Rx57
Технические характеристики мотор-редукторов Rx57
| Мощность, кВт | Частота вращения выходного вала, об/мин | Передаточное число | Крутящий момент, Нм | Допустимая радиальная нагрузка, Н | Сервис- фактор | Частота вращения эл.двигателя | |
| 0,12 | 251 | 5,5 | 4,6 | 3360 | 8,5 | 1400 | |
| 272 | 5,07 | 4,2 | 3270 | 8,6 | |||
| 317 | 4,35 | 3,6 | 3120 | 19 | |||
| 364 | 3,79 | 3,1 | 2980 | 22 | |||
| 389 | 3,55 | 2,9 | 2910 | 24 | |||
| 440 | 3,14 | 2,6 | 2800 | 25 | |||
| 474 | 2,91 | 2,4 | 2730 | 28 | |||
| 523 | 2,64 | 2,2 | 2640 | 31 | |||
| 582 | 2,37 | 2 | 2550 | 35 | |||
| 676 | 2,04 | 1,7 | 2430 | 41 | |||
| 719 | 1,92 | 1,6 | 2380 | 43 | |||
| 835 | 1,65 | 1,4 | 2260 | 49 | |||
| 0,18 | 158 | 5,5 | 11 | 3880 | 3,6 | 900 | |
| 172 | 5,07 | 10 | 3780 | 3,6 | |||
| 200 | 4,35 | 8,6 | 3600 | 7,9 | |||
| 230 | 3,79 | 7,5 | 3440 | 9,2 | |||
| 240 | 5,5 | 7,2 | 3400 | 5,4 | 1400 | ||
| 261 | 5,07 | 6,6 | 3310 | 5,4 | |||
| 303 | 4,35 | 5,7 | 3150 | 12 | |||
| 348 | 3,79 | 4,9 | 3010 | 14 | |||
| 372 | 3,55 | 4,6 | 2950 | 15 | |||
| 421 | 3,14 | 4,1 | 2830 | 16 | |||
| 453 | 2,91 | 3,8 | 2760 | 18 | |||
| 500 | 2,64 | 3,4 | 2670 | 20 | |||
| 557 | 2,37 | 3,1 | 2580 | 22 | |||
| 647 | 2,04 | 2,7 | 2460 | 26 | |||
| 688 | 1,92 | 2,5 | 2410 | 28 | |||
| 799 | 1,65 | 2,2 | 2290 | 31 | |||
| 0,25 | 160 | 5,5 | 15 | 3840 | 2,6 | 900 | |
| 174 | 5,07 | 14 | 3740 | 2,6 | |||
| 202 | 4,35 | 12 | 3560 | 5,8 | |||
| 232 | 3,79 | 10 | 3410 | 6,7 | |||
| 236 | 5,5 | 10 | 3390 | 3,9 | 1400 | ||
| 257 | 5,07 | 9,3 | 3300 | 3,9 | |||
| 299 | 4,35 | 8 | 3150 | 8,5 | |||
| 343 | 3,79 | 7 | 3010 | 9,9 | |||
| 366 | 3,55 | 6,5 | 2950 | 11 | |||
| 414 | 3,14 | 5,8 | 2830 | 11 | |||
| 446 | 2,91 | 5,3 | 2760 | 13 | |||
| 492 | 2,64 | 4,8 | 2680 | 14 | |||
| 548 | 2,37 | 4,4 | 2580 | 16 | |||
| 637 | 2,04 | 3,7 | 2460 | 19 | |||
| 677 | 1,92 | 3,5 | 2410 | 20 | |||
| 787 | 1,65 | 3 | 2300 | 23 | |||
| 0,37 | 207 | 4,35 | 17 | 3500 | 4 | 900 | |
| 238 | 3,79 | 15 | 3350 | 4,6 | |||
| 254 | 3,55 | 14 | 3280 | 5 | |||
| 251 | 5,5 | 14 | 3300 | 2,8 | 1400 | ||
| 272 | 5,07 | 13 | 3210 | 2,8 | |||
| 317 | 4,35 | 11 | 3060 | 6,1 | |||
| 364 | 3,79 | 9,7 | 2930 | 7,1 | |||
| 389 | 3,55 | 9,1 | 2870 | 7,6 | |||
| 440 | 3,14 | 8 | 2760 | 8,1 | |||
| 474 | 2,91 | 7,5 | 2690 | 8,9 | |||
| 523 | 2,64 | 6,8 | 2610 | 10 | |||
| 582 | 2,37 | 6,1 | 2520 | 11 | |||
| 676 | 2,04 | 5,2 | 2400 | 13 | |||
| 719 | 1,92 | 4,9 | 2350 | 14 | |||
| 835 | 1,65 | 4,2 | 2240 | 16 | |||
| 0,55 | 207 | 4,35 | 25 | 3440 | 2,7 | 900 | |
| 238 | 3,79 | 22 | 3300 | 3,1 | |||
| 254 | 3,55 | 21 | 3230 | 3,3 | |||
| 287 | 3,14 | 18 | 3110 | 3,5 | |||
| 309 | 2,91 | 17 | 3040 | 3,9 | |||
| 312 | 4,35 | 17 | 3040 | 4,1 | 1400 | ||
| 359 | 3,79 | 15 | 3910 | 4,7 | |||
| 383 | 3,55 | 14 | 2850 | 5 | |||
| 434 | 3,14 | 12 | 2740 | 5,4 | |||
| 467 | 2,91 | 11 | 2680 | 6 | |||
| 515 | 2,64 | 10 | 2600 | 6,8 | |||
| 574 | 2,37 | 9,2 | 2510 | 7,5 | |||
| 666 | 2,04 | 7,9 | 2390 | 8,7 | |||
| 708 | 1,92 | 7,4 | 2350 | 9,3 | |||
| 823 | 1,65 | 6,4 | 2230 | 11 | |||
| 921 | 1,48 | 5,7 | 2150 | 12 | |||
| 1045 | 1,3 | 5 | 2070 | 13 | |||
| 0,75 | 238 | 3,79 | 30 | 3240 | 2,3 | 900 | |
| 254 | 3,55 | 28 | 3180 | 2,4 | |||
| 287 | 3,14 | 25 | 3060 | 2,6 | |||
| 309 | 2,91 | 23 | 3000 | 2,9 | |||
| 341 | 2,64 | 21 | 2910 | 3,3 | |||
| 317 | 4,35 | 23 | 2980 | 3 | 1400 | ||
| 364 | 3,79 | 20 | 2860 | 3,5 | |||
| 389 | 3,55 | 18 | 2800 | 3,8 | |||
| 440 | 3,14 | 16 | 2700 | 4 | |||
| 474 | 2,91 | 15 | 2630 | 4,4 | |||
| 523 | 2,64 | 14 | 2560 | 5 | |||
| 582 | 2,37 | 12 | 2470 | 5,6 | |||
| 676 | 2,04 | 11 | 2360 | 6,5 | |||
| 719 | 1,92 | 10 | 2310 | 6,9 | |||
| 835 | 1,65 | 8,6 | 2210 | 8 | |||
| 935 | 1,48 | 7,7 | 2130 | 8,8 | |||
| 1060 | 1,3 | 6,8 | 2050 | 9,3 | |||
| 1,1 | 243 | 3,79 | 43 | 3120 | 1,6 | 900 | |
| 259 | 3,55 | 41 | 3060 | 1,7 | |||
| 293 | 3,14 | 36 | 2960 | 1,8 | |||
| 316 | 2,91 | 33 | 2900 | 2 | |||
| 348 | 2,64 | 30 | 2820 | 2,3 | |||
| 369 | 3,79 | 28 | 2780 | 2,4 | 1400 | ||
| 394 | 3,55 | 27 | 2730 | 2,6 | |||
| 446 | 3,14 | 24 | 2630 | 2,8 | |||
| 481 | 2,91 | 22 | 2570 | 3,1 | |||
| 530 | 2,64 | 20 | 2500 | 3,5 | |||
| 591 | 2,37 | 18 | 2420 | 3,9 | |||
| 686 | 2,04 | 15 | 2310 | 4,5 | |||
| 729 | 1,92 | 14 | 2270 | 4,8 | |||
| 847 | 1,65 | 12 | 2160 | 5,6 | |||
| 948 | 1,48 | 11 | 2090 | 6,1 | |||
| 1075 | 1,3 | 9,8 | 2010 | 6,4 | |||
| 1,5 | 372 | 3,79 | 39 | 2700 | 1,8 | 1400 | |
| 397 | 3,55 | 36 | 2650 | 1,9 | |||
| 450 | 3,14 | 32 | 2560 | 2 | |||
| 484 | 2,91 | 30 | 2510 | 2,3 | |||
| 534 | 2,64 | 27 | 2440 | 2,6 | |||
| 595 | 2,37 | 24 | 2360 | 2,9 | |||
| 691 | 2,04 | 21 | 2260 | 3,3 | |||
| 734 | 1,92 | 20 | 2220 | 3,5 | |||
| 853 | 1,65 | 17 | 2120 | 4,1 | |||
| 955 | 1,48 | 15 | 2050 | 4,5 | |||
| 1080 | 1,3 | 13 | 1980 | 4,7 | |||
| 2,2 | 450 | 3,14 | 47 | 2450 | 1,4 | 1400 | |
| 534 | 2,64 | 39 | 2340 | 1,75 | |||
| 595 | 2,37 | 35 | 2280 | 1,95 | |||
| 691 | 2,04 | 30 | 2190 | 2,3 | |||
| 734 | 1,92 | 29 | 2150 | 2,4 | |||
| 853 | 1,65 | 25 | 2060 | 2,8 | |||
| 955 | 1,48 | 22 | 1990 | 3,1 | |||
| 1080 | 1,3 | 19 | 1930 | 3,2 | |||
| 3 | 446 | 3,14 | 64 | 2330 | 1 | 1400 | |
| 530 | 2,64 | 54 | 2240 | 1,3 | |||
| 591 | 2,37 | 49 | 2180 | 1,4 | |||
| 686 | 2,04 | 42 | 2100 | 1,65 | |||
| 729 | 1,92 | 39 | 2070 | 1,75 | |||
| 847 | 1,65 | 34 | 1990 | 2 | |||
| 948 | 1,48 | 30 | 1930 | 2,2 | |||
| 1075 | 1,3 | 27 | 1870 | 2,4 | |||
| 4 | 538 | 2,64 | 71 | 1670 | 0,95 | 1400 | |
| 5399 | 2,37 | 64 | 1780 | 1,1 | |||
| 696 | 2,04 | 55 | 1910 | 1,25 | |||
| 740 | 1,92 | 52 | 1940 | 1,35 | |||
| 859 | 1,65 | 44 | 1900 | 1,55 | |||
| 962 | 1,48 | 40 | 1840 | 1,7 | |||
| 1090 | 1,3 | 35 | 1790 | 1,8 | |||
| 5,5 | 700 | 2,04 | 75 | 665 | 0,9 | 1400 | |
| 745 | 1,92 | 71 | 755 | 1 | |||
| 866 | 1,65 | 61 | 940 | 1,15 | |||
| 969 | 1,48 | 54 | 1020 | 1,25 | |||
| 1095 | 1,3 | 48 | 1160 | 1,3 |
Монтажные позиции мотор-редукторов Rx57
Пример условного обозначения мотор-редукторов Rx57
Условное обозначение:
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.
Основой редуктора служит планетарно-цилиндическая или чисто цилиндрическая ступень (в зависимости от передаточного числа), обеспечивающая высокую надежность и долговечность. Корпус изготавливается из высокопрочного чугуна, что гарантирует устойчивость к вибрациям и внешним нагрузкам. Внутри установлены шестерни из легированной стали с закаленными зубьями, работающие в масляной ванне или смазанные консистентной смазкой на весь срок службы, что исключает необходимость регулярного обслуживания.
Технические характеристики серии Rx 57 варьируются в широких пределах, позволяя подобрать решение под конкретную задачу. Диапазон передаточных чисел обычно составляет от 5,8 до 273,7, что обеспечивает точное регулирование скорости вращения. Крутящий момент на выходе может достигать значений до 400–500 Нм (в зависимости от модификации и двигателя), а номинальная мощность мотора — от 0,12 до 5,5 кВт. КПД редуктора находится на высоком уровне, составляя 95–98% на первой ступени, что минимизирует энергопотребление.
Мотор-редукры серии Rx 57 отличаются универсальностью монтажа. Они могут устанавливаться в любом пространственном положении, включая вертикальные позиции, благодаря наличию подшипниковых узлов, рассчитанных на осевые и радиальные нагрузки. Входной фланец соответствует стандартам IEC, что упрощает подбор электродвигателей от различных производителей. Наличие лап или фланцевого крепления дает возможность гибко интегрировать устройство в существующие узлы машин.
