Цилиндрические соосные мотор-редукторы Rx67
Серия Rx 67 представляет собой компактные цилиндрические соосные мотор-редукторы, разработанные для интеграции с асинхронными электродвигателями. Ключевая особенность конструкции — совпадение осей ввода и вывода, что позволяет существенно экономить пространство на производственных площадях и упрощает монтаж оборудования. Эта серия является одной из самых востребованных в промышленной автоматизации благодаря оптимальному балансу между мощностью, габаритами и ценой.

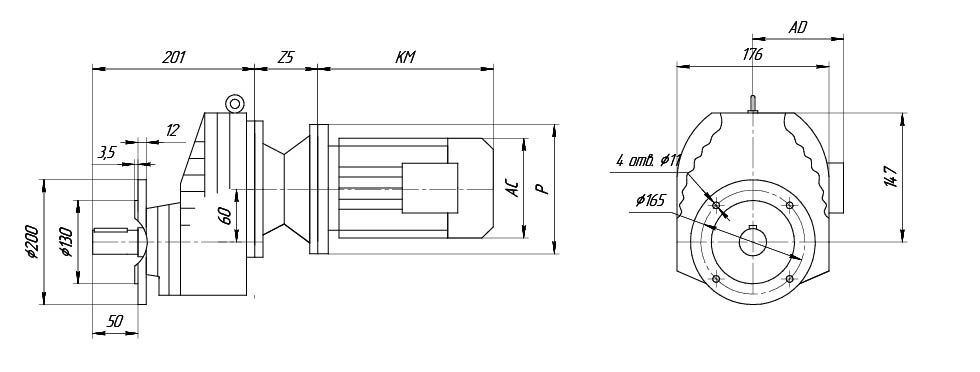

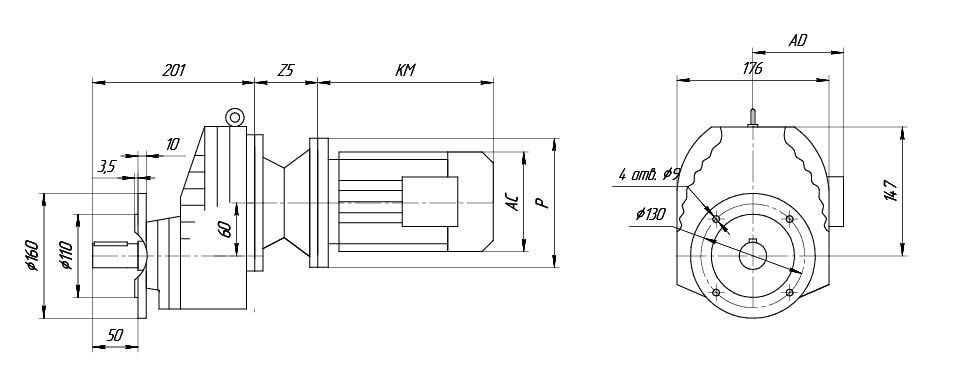

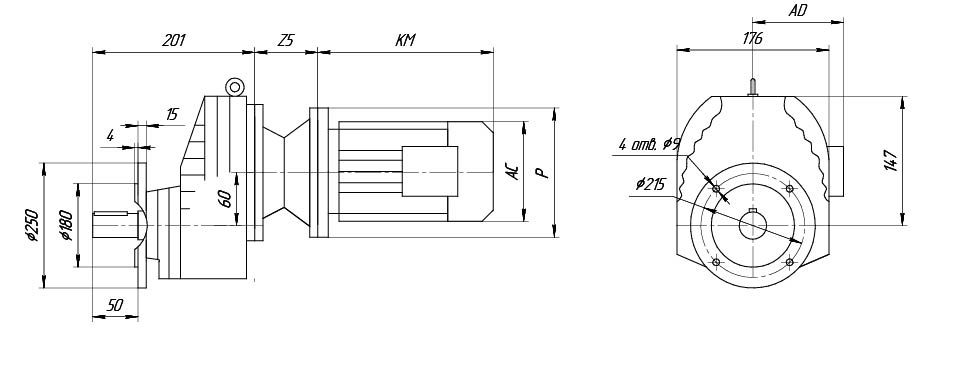

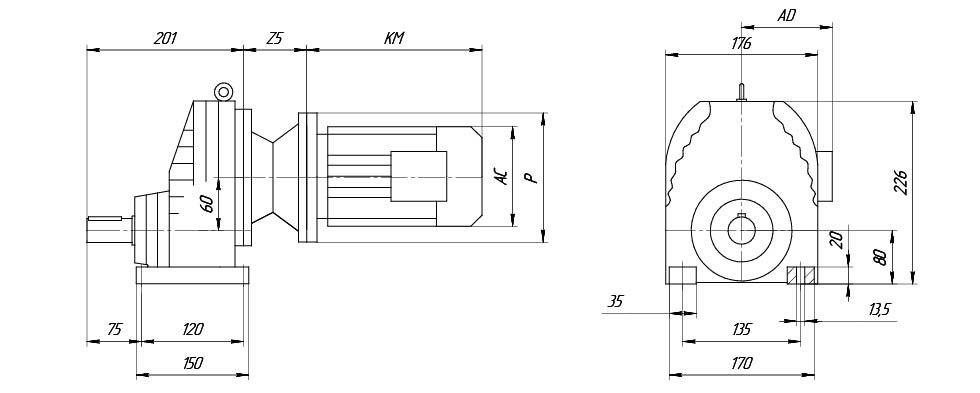

Габаритные и присоединительные размеры мотор-редукторов Rx 67
Присоединительные размеры под электродвигатель
| Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 | Исполнение 5 | Исполнение 6 | |
| Р, мм | 140 | 160 | 200 | 250 | 300 | 350 |
| Z5, мм | 50 | 55 | 70 | 80 | 90 | 90 |
| KM, мм | в зависимости от смонтированного двигателя | |||||
| АС, мм | в зависимости от смонтированного двигателя | |||||
| AD, мм | в зависимости от смонтированного двигателя | |||||
Технические характеристики мотор-редукторов Rx 67
| Мощность, кВт | Частотавращения выходного вала, об/мин | Передаточное число | Крутящий момент, Нм | Допустимая радиальная нагрузка, Н | Сервис- фактор | Частота вращения эл.двигателя | |
| 0,12 | 227 | 6,07 | 5 | 4270 | 8,6 | 1400 | |
| 267 | 5,18 | 4,3 | 4050 | 17 | |||
| 305 | 4,53 | 3,8 | 3870 | 22 | |||
| 321 | 4,3 | 3,6 | 3810 | 22 | |||
| 0,18 | 143 | 6,07 | 12 | 4940 | 3,6 | 900 | |
| 168 | 5,18 | 10 | 4690 | 7,3 | |||
| 192 | 4,53 | 8,9 | 4490 | 9,2 | |||
| 202 | 4,3 | 8,5 | 4410 | 9,4 | |||
| 0,18 | 218 | 6,07 | 7,9 | 4310 | 5,4 | 1400 | |
| 255 | 5,18 | 6,7 | 4090 | 11 | |||
| 292 | 4,53 | 5,9 | 3920 | 14 | |||
| 307 | 4,3 | 5,6 | 3850 | 14 | |||
| 350 | 3,77 | 4,9 | 3690 | 18 | |||
| 413 | 3,2 | 4,2 | 3500 | 24 | |||
| 457 | 2,89 | 3,8 | 3380 | 28 | |||
| 519 | 2,54 | 3,3 | 3240 | 36 | |||
| 550 | 2,4 | 3,1 | 3180 | 40 | |||
| 646 | 2,04 | 2,7 | 3020 | 50 | |||
| 0,25 | 145 | 6,07 | 17 | 4890 | 2,6 | 900 | |
| 170 | 5,18 | 14 | 4650 | 5,4 | |||
| 194 | 4,53 | 12 | 4450 | 6,7 | |||
| 205 | 4,3 | 12 | 4380 | 6,8 | |||
| 214 | 6,07 | 11 | 4310 | 3,9 | 1400 | ||
| 251 | 5,18 | 9,5 | 4100 | 7,9 | |||
| 287 | 4,53 | 8,3 | 3920 | 9,9 | |||
| 302 | 4,3 | 7,9 | 3860 | 10 | |||
| 345 | 3,77 | 6,9 | 3700 | 13 | |||
| 406 | 3,2 | 5,9 | 3500 | 17 | |||
| 450 | 2,89 | 5,3 | 3390 | 20 | |||
| 511 | 2,54 | 4,7 | 3250 | 25 | |||
| 542 | 2,4 | 4,4 | 3190 | 28 | |||
| 636 | 2,04 | 3,8 | 3020 | 35 | |||
| 0,37 | 174 | 5,18 | 20 | 4570 | 3,7 | 900 | |
| 199 | 4,53 | 18 | 4380 | 4,6 | |||
| 209 | 4,3 | 17 | 4310 | 4,7 | |||
| 239 | 3,77 | 15 | 4130 | 5,9 | |||
| 227 | 6,07 | 16 | 4200 | 2,8 | 1400 | ||
| 267 | 5,18 | 13 | 3990 | 5,6 | |||
| 305 | 4,53 | 12 | 3820 | 7,1 | |||
| 321 | 4,3 | 11 | 3760 | 7,3 | |||
| 366 | 3,77 | 9,7 | 3610 | 9 | |||
| 431 | 3,2 | 8,2 | 3420 | 12 | |||
| 478 | 2,89 | 7,4 | 3310 | 14 | |||
| 543 | 2,54 | 6,5 | 3170 | 18 | |||
| 575 | 2,4 | 6,1 | 3110 | 20 | |||
| 675 | 2,04 | 5,2 | 2950 | 26 | |||
| 0,55 | 174 | 5,18 | 30 | 4510 | 2,5 | 900 | |
| 199 | 4,53 | 26 | 4320 | 3,1 | |||
| 209 | 4,3 | 25 | 4260 | 3,2 | |||
| 239 | 3,77 | 22 | 4090 | 4 | |||
| 263 | 5,18 | 20 | 3970 | 3,8 | 1400 | ||
| 300 | 4,53 | 18 | 3800 | 4,7 | |||
| 316 | 4,3 | 17 | 3740 | 4,8 | |||
| 360 | 3,77 | 15 | 3590 | 6 | |||
| 425 | 3,2 | 12 | 3410 | 8,1 | |||
| 471 | 2,89 | 11 | 3300 | 9,5 | |||
| 535 | 2,54 | 9,8 | 3170 | 12 | |||
| 567 | 2,4 | 9,3 | 3110 | 13 | |||
| 666 | 2,04 | 7,9 | 2950 | 17 | |||
| 732 | 1,86 | 7,2 | 2860 | 18 | |||
| 845 | 1,61 | 6,2 | 2730 | 18 | |||
| 0,75 | 199 | 4,53 | 36 | 4260 | 2,3 | 900 | |
| 209 | 4,3 | 34 | 4200 | 2,3 | |||
| 239 | 3,77 | 30 | 4040 | 2,9 | |||
| 281 | 3,2 | 26 | 3840 | 3,9 | |||
| 267 | 5,18 | 27 | 3900 | 2,8 | 1400 | ||
| 305 | 4,53 | 24 | 3750 | 3,5 | |||
| 321 | 4,3 | 22 | 3690 | 3,6 | |||
| 366 | 3,77 | 20 | 3540 | 4,4 | |||
| 431 | 3,2 | 17 | 3360 | 6 | |||
| 478 | 2,89 | 15 | 3260 | 7,1 | |||
| 543 | 2,54 | 13 | 3130 | 8,9 | |||
| 575 | 2,4 | 13 | 3070 | 9,8 | |||
| 675 | 2,04 | 11 | 2920 | 13 | |||
| 743 | 1,86 | 9,6 | 2830 | 13 | |||
| 858 | 1,61 | 8,3 | 2700 | 14 | |||
| 1,1 | 203 | 4,53 | 52 | 4130 | 1,6 | 900 | |
| 214 | 4,3 | 49 | 4070 | 1,65 | |||
| 244 | 3,77 | 43 | 3920 | 2 | |||
| 309 | 4,53 | 34 | 3660 | 2,4 | 1400 | ||
| 326 | 4,3 | 32 | 3610 | 2,5 | |||
| 371 | 3,77 | 28 | 3470 | 3,1 | |||
| 438 | 3,2 | 24 | 3300 | 4,2 | |||
| 485 | 2,89 | 22 | 3200 | 4,9 | |||
| 551 | 2,54 | 19 | 3070 | 6,2 | |||
| 583 | 2,4 | 18 | 3020 | 6,8 | |||
| 685 | 2,04 | 15 | 2870 | 8,8 | |||
| 754 | 1,86 | 14 | 2780 | 9,1 | |||
| 870 | 1,61 | 12 | 2660 | 9,4 | |||
| 1000 | 1,4 | 11 | 2550 | 9,9 | |||
| 1,5 | 312 | 4,53 | 46 | 3570 | 1,8 | 1400 | |
| 328 | 4,3 | 44 | 3520 | 1,85 | |||
| 374 | 3,77 | 38 | 3390 | 2,3 | |||
| 441 | 3,2 | 33 | 3230 | 3,1 | |||
| 488 | 2,89 | 29 | 3140 | 3,6 | |||
| 555 | 2,54 | 26 | 3020 | 4,6 | |||
| 588 | 2,4 | 24 | 2970 | 5 | |||
| 690 | 2,04 | 21 | 2820 | 6,4 | |||
| 759 | 1,86 | 19 | 2740 | 6,7 | |||
| 876 | 1,61 | 16 | 2620 | 7 | |||
| 1005 | 1,4 | 14 | 2510 | 7,3 | |||
| 2,2 | 374 | 3,77 | 56 | 3280 | 1,55 | 1400 | |
| 441 | 3,2 | 48 | 3130 | 2,1 | |||
| 488 | 2,89 | 43 | 3050 | 2,5 | |||
| 555 | 2,54 | 38 | 2940 | 3,1 | |||
| 588 | 2,4 | 36 | 2890 | 3,4 | |||
| 690 | 2,04 | 30 | 2760 | 4,4 | |||
| 759 | 1,86 | 28 | 2680 | 4,6 | |||
| 876 | 1,61 | 24 | 2570 | 4,8 | |||
| 1005 | 1,4 | 21 | 2460 | 5 | |||
| 3 | 371 | 3,77 | 77 | 3150 | 1,15 | 1400 | |
| 438 | 3,2 | 66 | 3030 | 1,55 | |||
| 485 | 2,89 | 59 | 2950 | 1,8 | |||
| 551 | 2,54 | 52 | 2850 | 2,3 | |||
| 583 | 2,4 | 49 | 2810 | 2,5 | |||
| 685 | 2,04 | 42 | 2690 | 3,2 | |||
| 754 | 1,86 | 38 | 2610 | 3,3 | |||
| 870 | 1,61 | 33 | 2510 | 3,5 | |||
| 1000 | 1,4 | 29 | 2410 | 3,6 | |||
| 4 | 444 | 3,2 | 86 | 2870 | 1,15 | 1400 | |
| 492 | 2,89 | 78 | 2810 | 1,35 | |||
| 559 | 2,54 | 68 | 2730 | 1,75 | |||
| 592 | 2,4 | 65 | 2690 | 1,9 | |||
| 692 | 2,04 | 55 | 2580 | 2,4 | |||
| 765 | 1,86 | 50 | 2520 | 2,5 | |||
| 883 | 1,61 | 43 | 2420 | 2,6 | |||
| 1015 | 1,4 | 38 | 2330 | 2,8 | |||
| 5,5 | 563 | 2,54 | 93 | 2550 | 1,25 | 1400 | |
| 596 | 2,4 | 88 | 2520 | 1,4 | |||
| 700 | 2,04 | 75 | 2430 | 1,8 | |||
| 770 | 1,86 | 68 | 2380 | 1,85 | |||
| 889 | 161 | 59 | 2300 | 1,95 | |||
| 1020 | 1,4 | 51 | 2220 | 2 | |||
| 7,5 | 563 | 2,54 | 127 | 1500 | 0,95 | 1400 | |
| 596 | 2,4 | 120 | 1610 | 1 | |||
| 700 | 2,04 | 102 | 1810 | 1,3 | |||
| 770 | 1,86 | 93 | 1930 | 1,35 | |||
| 889 | 1,61 | 81 | 2060 | 1,4 | |||
| 1020 | 1,4 | 70 | 2080 | 1,5 |
Монтажные позиции мотор-редукторов Rx 67
Пример условного обозначения мотор-редукторов Rx 67
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.
В основе редуктора лежит планетарная или параллельно-вальная ступень (в зависимости от конкретной модификации производителя, однако чаще всего под индексом Rx подразумевается именно планетарная или комбинированная архитектура для высоких передаточных чисел в компактном корпусе). Корпус изготавливается из высокопрочного алюминиевого сплава или чугуна, что обеспечивает жесткость конструкции при высоких нагрузках и эффективный теплоотвод.
- Передаточное отношение: Диапазон варьируется от 3.8 до 100 (в зависимости от количества ступеней), позволяя точно подобрать скорость вращения выходного вала под задачи конкретного механизма.
- Момент на валу: Номинальный крутящий момент может достигать нескольких сотен Нм, а пиковый момент — значительно превышать номинальный, что критично для механизмов с частыми пусками и торможениями.
- КПД: Высокий коэффициент полезного действия (до 97% на одну ступень) минимизирует потери энергии и снижает нагрев устройства.
- Защита: Стандартная степень защиты IP54 или IP65, что гарантирует работу в условиях запыленности и влажности. Доступны версии с возможностью работы в агрессивных средах при наличии специального покрытия.
Сфера применения
Мотор-редукторы серии Rx 67 универсальны и используются в широком спектре отраслей:
- Пищевая и фармацевтическая промышленность: Благодаря возможности использования нержавеющих сталей и пищевых смазок, эти редукторы подходят для конвейерных линий, смесителей и фасовочного оборудования, где важны гигиенические нормы.
- Логистика и складская техника: Идеальны для роликовых конвейеров, сортировщиков и погрузочно-разгрузочных систем, где требуется точное управление скоростью и реверсивный режим работы.
- Оборудование для упаковки: Используются в упаковочных машинах, где необходимы быстрые циклы и высокая повторяемость движений.
- Легкая промышленность: Ткацкие станки, швейные автоматы и деревообрабатывающее оборудование.
