Цилиндрические соосные мотор-редукторы Rx77
Серия мотор-редукторов Rx 77 представляет собой линейку цилиндрических соосных мотор-редукторов, спроектированных для интеграции с электродвигателями IE2 и IE3. Ключевой особенностью этой серии является совмещение входного и выходного валов на одной оси, что обеспечивает компактность конструкции и упрощение монтажа в стесненных условиях. Такие редукторы широко востребованы в промышленной автоматизации, где требуется высокая надежность при минимальных габаритах.

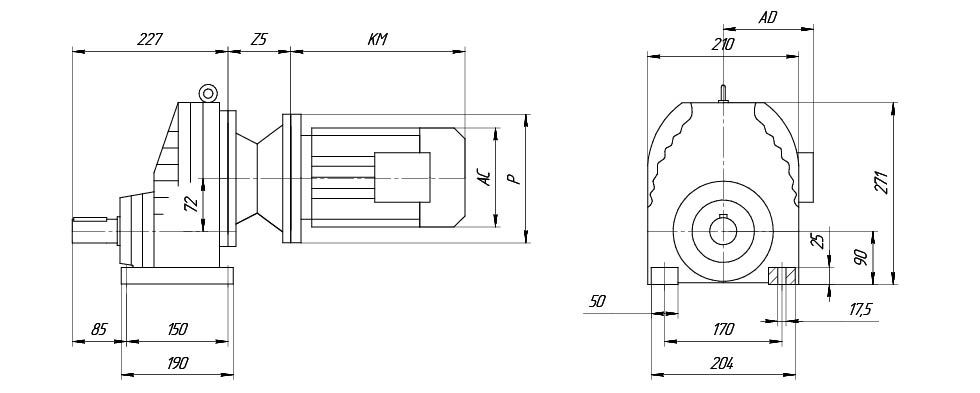

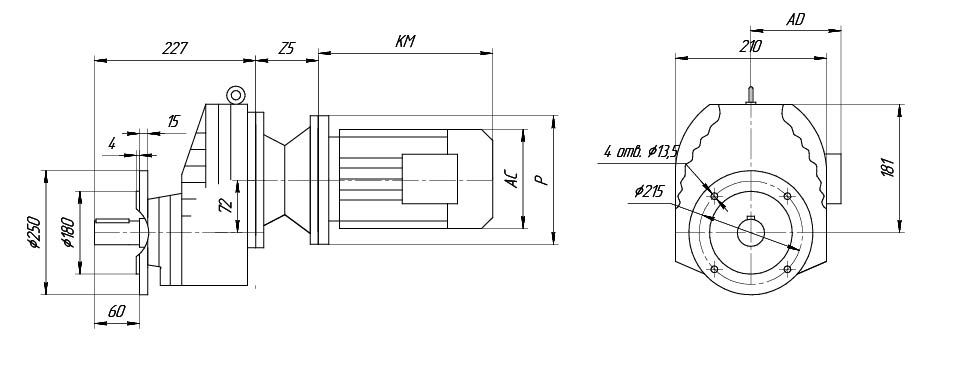

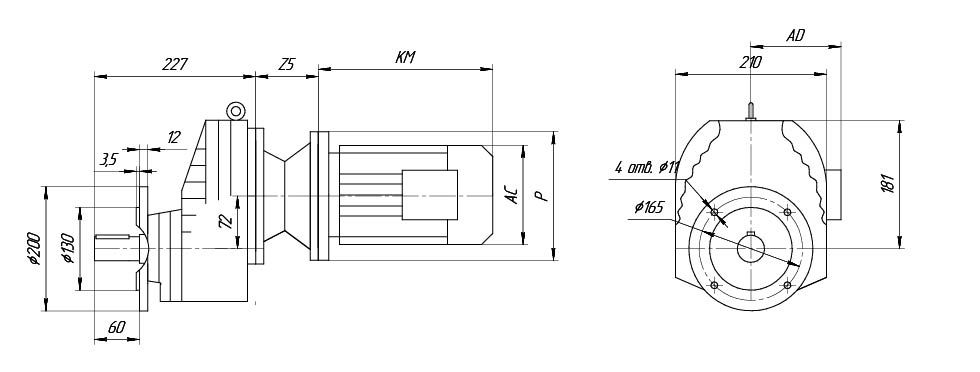

Габаритные и присоединительные размеры мотор-редукторов Rx 77
Присоединительные размеры под электродвигатель
| Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 | ||
| Р, мм | 200 | 250 | 300 | 350 | |
| Z5, мм | 70 | 80 | 90 | 90 | |
| KM, мм | в зависимости от смонтированного двигателя | ||||
| АС, мм | в зависимости от смонтированного двигателя | ||||
| AD, мм | в зависимости от смонтированного двигателя | ||||
Технические характеристики мотор-редукторов Rx 77
| Мощность, кВт | Частота вращения выходного вала, об/мин |
Передаточное число | Крутящий момент, Нм | Допустимая радиальная нагрузка, Н | Сервис- фактор | Частота вращения эл.двигателя | |
| 1,1 | 249 | 5,63 | 42 | 5680 | 2,6 | 1400 | |
| 262 | 5,35 | 40 | 5590 | 2,6 | |||
| 296 | 4,73 | 36 | 5380 | 3,5 | |||
| 1,5 | 250 | 5,63 | 57 | 5580 | 1,9 | 1400 | |
| 264 | 5,35 | 54 | 5490 | 1,9 | |||
| 298 | 4,73 | 48 | 5300 | 2,6 | |||
| 349 | 4,04 | 41 | 5050 | 3 | |||
| 381 | 3,7 | 38 | 4920 | 4,1 | |||
| 434 | 3,25 | 33 | 4720 | 5,5 | |||
| 458 | 3,08 | 31 | 4650 | 6,2 | |||
| 523 | 2,7 | 27 | 4460 | 7,8 | |||
| 581 | 2,43 | 25 | 4310 | 8,7 | |||
| 2,2 | 298 | 4,73 | 70 | 5180 | 1,75 | 1400 | |
| 349 | 4,04 | 60 | 4950 | 2,4 | |||
| 381 | 3,7 | 55 | 4820 | 2,8 | |||
| 434 | 3,25 | 48 | 4640 | 3,8 | |||
| 458 | 3,08 | 46 | 4560 | 4,2 | |||
| 523 | 2,7 | 40 | 4380 | 5,3 | |||
| 581 | 2,43 | 36 | 4250 | 5,9 | |||
| 662 | 2,13 | 32 | 4080 | 6,3 | |||
| 750 | 1,88 | 28 | 3920 | 6,7 | |||
| 846 | 1,67 | 25 | 3780 | 7 | |||
| 991 | 1,42 | 21 | 3590 | 7,3 | |||
| 3 | 296 | 4,73 | 97 | 5050 | 1,25 | 1400 | |
| 347 | 4,04 | 83 | 4830 | 1,75 | |||
| 378 | 3,7 | 76 | 4720 | 2 | |||
| 431 | 3,25 | 67 | 4550 | 2,7 | |||
| 455 | 3,08 | 63 | 4480 | 3,1 | |||
| 4 | 351 | 4,04 | 109 | 4670 | 1,3 | 1400 | |
| 383 | 3,7 | 100 | 4560 | 1,55 | |||
| 437 | 3,25 | 87 | 4410 | 2,1 | |||
| 461 | 3,08 | 83 | 4350 | 2,3 | |||
| 527 | 2,7 | 73 | 4190 | 3 | |||
| 585 | 2,43 | 65 | 4070 | 3,3 | |||
| 667 | 2,13 | 57 | 3920 | 3,5 | |||
| 755 | 1,88 | 51 | 3780 | 3,7 | |||
| 852 | 1,67 | 45 | 3650 | 3,9 | |||
| 998 | 1,42 | 38 | 3480 | 4,1 | |||
| 5,5 | 440 | 3,25 | 119 | 4220 | 1,5 | 1400 | |
| 464 | 3 | 113 | 4160 | 1,7 | |||
| 530 | 2,7 | 99 | 4030 | 2,2 | |||
| 589 | 2,43 | 89 | 3920 | 2,4 | |||
| 671 | 2,13 | 78 | 3780 | 2,6 | |||
| 761 | 1,88 | 69 | 3660 | 2,7 | |||
| 858 | 1,67 | 61 | 3540 | 2,8 | |||
| 1005 | 1,42 | 52 | 3380 | 3 | |||
| 7,5 | 440 | 3,25 | 163 | 3820 | 1,1 | 1400 | |
| 464 | 3,08 | 154 | 3890 | 1,25 | |||
| 530 | 2,7 | 135 | 3820 | 1,6 | |||
| 589 | 2,43 | 122 | 3730 | 1,75 | |||
| 671 | 2,13 | 107 | 3620 | 1,85 | |||
| 761 | 1,88 | 94 | 3510 | 2 | |||
| 858 | 1,67 | 84 | 3400 | 2,1 | |||
| 1005 | 1,42 | 71 | 3620 | 2,2 | |||
| 11 | 593 | 2,43 | 177 | 1890 | 1,2 | 1400 | |
| 676 | 2,13 | 155 | 2140 | 1,3 | |||
| 766 | 1,88 | 137 | 2330 | 1,35 | |||
| 864 | 1,67 | 122 | 2460 | 1,4 | |||
| 1010 | 1,42 | 104 | 2580 | 1,5 |
Монтажные позиции ммотор-редукторов Rx 77
Пример условного обозначения мотор-редукторов Rx 77
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.
Конструктивно Rx 77 выполняется из высокопрочного чугуна, что гарантирует долговечность корпуса и устойчивость к вибрациям. Внутри установлены цилиндрические шестерни, обеспечивающие плавную передачу крутящего момента и низкий уровень шума. В зависимости от модификации, редукторы могут оснащаться одной, двумя или тремя ступенями снижения скорости, что позволяет варьировать передаточное число в широком диапазоне — обычно от 3,68 до 119,4.
Технические характеристики серии Rx 77 отличаются высокой гибкостью. Номинальный крутящий момент на выходном валу варьируется от 100 до 1500 Нм (в зависимости от количества ступеней и типа двигателя), а максимальный пиковый момент может превышать номинальный в 2–2,5 раза. Редукторы рассчитаны на работу при температуре окружающей среды от -20°C до +40°C, хотя при использовании специальных смазок или утеплителей диапазон может быть расширен. Класс защиты электродвигателей обычно составляет IP55 или IP56, что защищает компоненты от пыли и брызг воды.
Применение мотор-редукторов Rx 77 охватывает множество отраслей. Они активно используются в конвейерных системах, упаковочном оборудовании, экструдерах и смешивающих установках. Благодаря соосной компоновке, такие редукторы идеально подходят для приводов, где важно сохранить центровку оси, например, в насосных станциях или вентиляционных системах. Также их часто устанавливают в пищевом производстве и фармацевтике, так как конструкция допускает использование пищевых смазок и легко поддается санитарной обработке.
