Цилиндрические соосные мотор-редукторы Rx87
Мотор-редуктор Rx 87 представляет собой компактные цилиндрические соосные мотор-редукторы, разработанные для интеграции с электродвигателями IEC. Ключевой особенностью данной модели является соосное расположение входного и выходного валов, что позволяет существенно экономить полезное пространство при монтаже оборудования. Конструкция редуктора базируется на планетарно-цилиндрической или чисто цилиндрической схеме зацепления (в зависимости от конкретного исполнения и передаточного числа), обеспечивающей высокую несущую способность и плавность работы.

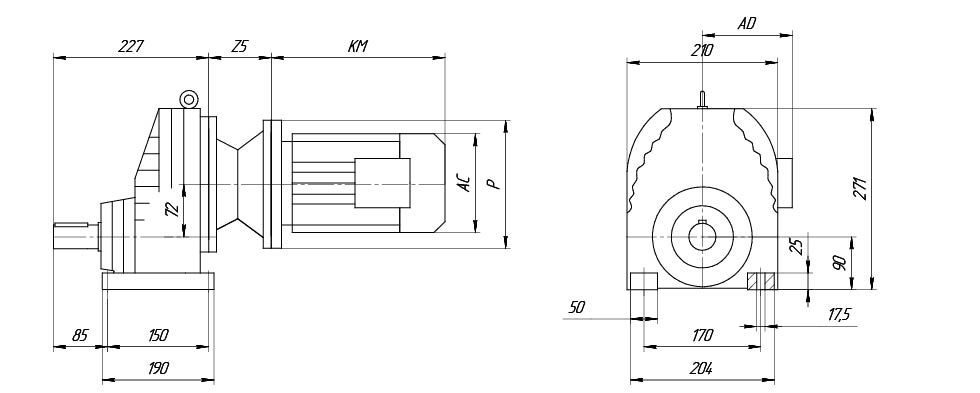

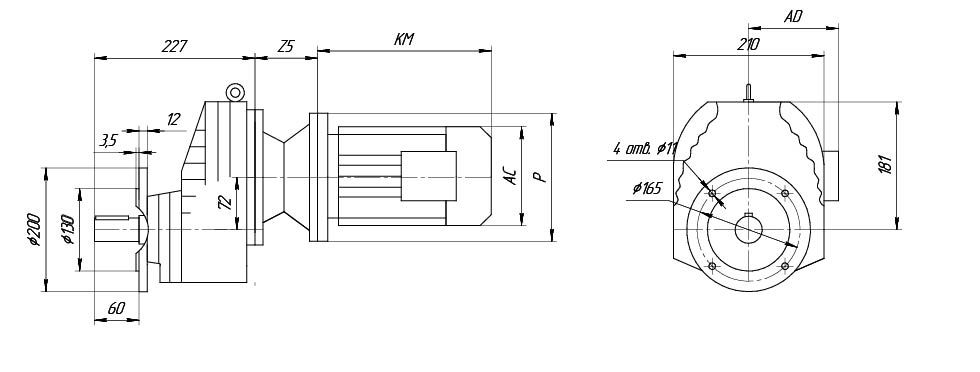

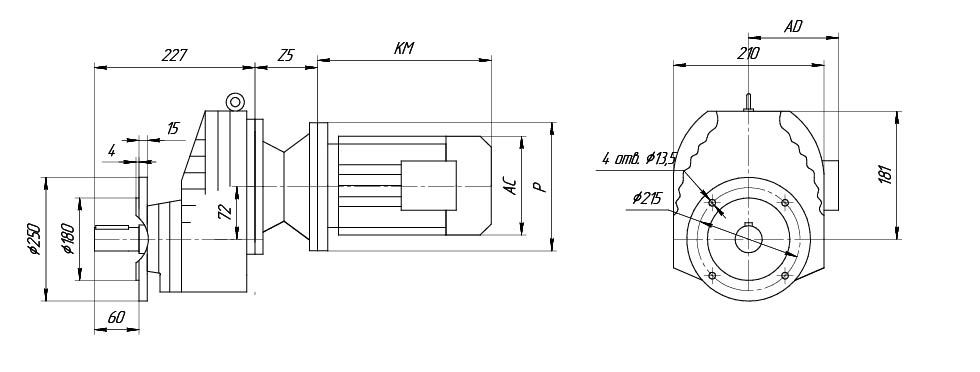

Габаритные и присоединительные размеры мотор-редукторов Rx 87
Присоединительные размеры под электродвигатель
| Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 | ||
| Р, мм | 200 | 250 | 300 | 350 | |
| Z5, мм | 70 | 80 | 90 | 90 | |
| KM, мм | в зависимости от смонтированного двигателя | ||||
| АС, мм | в зависимости от смонтированного двигателя | ||||
| AD, мм | в зависимости от смонтированного двигателя | ||||
Технические характеристики мотор-редукторов Rx 87
| Мощность, кВт | Частота вращения выходного вала, об/мин | Передаточное число | Крутящий момент, Нм | Допустимая радиальная нагрузка, Н | Сервис- фактор | Частота вращения эл.двигателя |
| 3 | 217 | 6,45 | 132 | 7130 | 1,45 | 1400 |
| 252 | 5,56 | 114 | 6830 | 2 | ||
| 276 | 5,07 | 104 | 6650 | 2,4 | ||
| 311 | 4,5 | 92 | 6430 | 3,2 | ||
| 370 | 3,78 | 77 | 6100 | 3,9 | ||
| 4 | 255 | 5,56 | 150 | 6630 | 1,5 | 1400 |
| 280 | 5,07 | 137 | 6470 | 1,85 | ||
| 316 | 4,5 | 121 | 6260 | 2,4 | ||
| 375 | 3,78 | 102 | 5960 | 3 | ||
| 5,5 | 318 | 4,5 | 165 | 6040 | 1,75 | 1400 |
| 378 | 3,78 | 139 | 5770 | 2,2 | ||
| 411 | 3,48 | 128 | 5640 | 3,2 | ||
| 463 | 3,09 | 113 | 5460 | 3,6 | ||
| 518 | 2,76 | 101 | 5290 | 4 | ||
| 576 | 2,48 | 91 | 5130 | 4,4 | ||
| 664 | 2,15 | 79 | 4930 | 4,9 | ||
| 7,5 | 318 | 4,5 | 225 | 5760 | 1,3 | 1400 |
| 378 | 3,78 | 189 | 5530 | 1,6 | ||
| 411 | 3,48 | 174 | 5420 | 2,3 | ||
| 463 | 3,09 | 155 | 5260 | 2,6 | ||
| 518 | 2,76 | 138 | 5110 | 2,9 | ||
| 576 | 2,48 | 124 | 4970 | 3,3 | ||
| 664 | 2,15 | 108 | 4780 | 3,6 | ||
| 741 | 1,93 | 97 | 4640 | 3,7 | ||
| 894 | 1,6 | 80 | 4400 | 3,9 | ||
| 1030 | 1,39 | 70 | 4230 | 4,2 | ||
| 11 | 414 | 3,48 | 255 | 5030 | 1,6 | 1400 |
| 466 | 3,09 | 225 | 4910 | 1,8 | ||
| 522 | 2,76 | 200 | 4790 | 2 | ||
| 580 | 2,48 | 181 | 4680 | 2,2 | ||
| 669 | 2,15 | 157 | 4530 | 2,5 | ||
| 747 | 1,93 | 141 | 4400 | 2,5 | ||
| 900 | 1,6 | 117 | 4200 | 2,8 | ||
| 1035 | 1,39 | 102 | 4050 | 2,9 | ||
| 15 | 420 | 3,48 | 340 | 4260 | 1,2 | 1400 |
| 473 | 3,09 | 305 | 4510 | 1,35 | ||
| 529 | 2,76 | 270 | 4430 | 1,5 | ||
| 588 | 2,48 | 245 | 4350 | 1,65 | ||
| 678 | 2,15 | 210 | 4230 | 1,8 | ||
| 757 | 1,93 | 189 | 4130 | 1,9 | ||
| 913 | 1,6 | 157 | 3960 | 2 | ||
| 1050 | 1,39 | 137 | 3840 | 2,1 | ||
| 18,5 | 531 | 2,76 | 335 | 3040 | 1,2 | 1400 |
| 590 | 2,48 | 300 | 3340 | 1,35 | ||
| 680 | 2,15 | 260 | 3630 | 1,5 | ||
| 760 | 1,93 | 235 | 3820 | 1,55 | ||
| 916 | 1,6 | 193 | 3770 | 1,65 | ||
| 1055 | 1,39 | 168 | 3670 | 1,75 | ||
| 22 | 531 | 2,76 | 395 | 1270 | 1 | 1400 |
| 590 | 2,48 | 355 | 1710 | 1,15 | ||
| 680 | 2,15 | 310 | 2160 | 1,25 | ||
| 760 | 1,93 | 275 | 2450 | 1,3 | ||
| 916 | 1,6 | 230 | 2750 | 1,35 | ||
| 1055 | 1,39 | 200 | 3030 | 1,45 |
Монтажные позиции мотор-редукторов Rx 87
Пример условного обозначения мотор-редукторов Rx 87
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.
Основное техническое описание мотор-редуктора Rx 87 подчеркивает ее универсальность и надежность. Корпус редуктора обычно изготавливается из высокопрочного чугуна, что гарантирует долговечность конструкции даже при высоких нагрузках и вибрациях. Внутренние детали — шестерни и валы — производятся из легированных сталей с последующей цементацией и закалкой, что обеспечивает повышенную износостойкость зубьев. Смазка редуктора часто является «заполненной на весь срок службы», что исключает необходимость регулярного технического обслуживания и снижает эксплуатационные расходы.
Характеристики мотор-редукторов Rx 87 варьируются в широких пределах, позволяя подобрать оптимальное решение под конкретные задачи. Передаточные числа могут достигать значений от нескольких единиц до сотен (в зависимости от количества ступеней), что дает возможность точно подобрать скорость вращения выходного вала. Момент на выходном валу рассчитан на значительные нагрузки, а КПД устройства остается на высоком уровне благодаря точной подгонке деталей и качественному смазочному материалу. Стандартная степень защиты корпуса обычно составляет IP55 или IP65, что позволяет использовать оборудование в условиях повышенной запыленности и влажности.
