Цилиндрический мотор-редуктор HR147

В основе механизма лежит планетарная или цилиндрическая ступень редуктора (в зависимости от конкретной модификации в рамках серии), обеспечивающая высокое передаточное отношение в одном корпусе. Высокий КПД и минимальный люфт шестерен гарантируют точность позиционирования и плавность хода. Корпуса мотор-редукков обычно изготавливаются из высокопрочного алюминиевого сплава или чугуна, что обеспечивает долговечность деталей даже при интенсивных нагрузках и агрессивных средах.

Предварительный заказ

Габаритные и присоединительные размеры мотор-редуктора HR-147

Габаритные и присоединительные размеры:

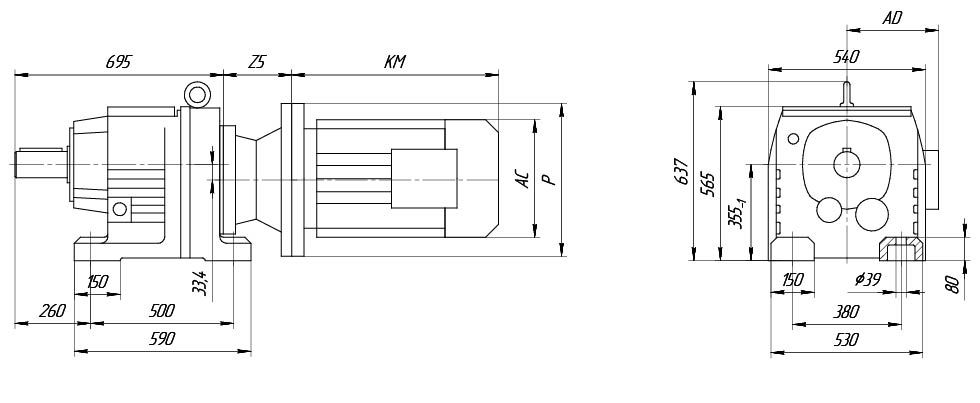

UD-R147...

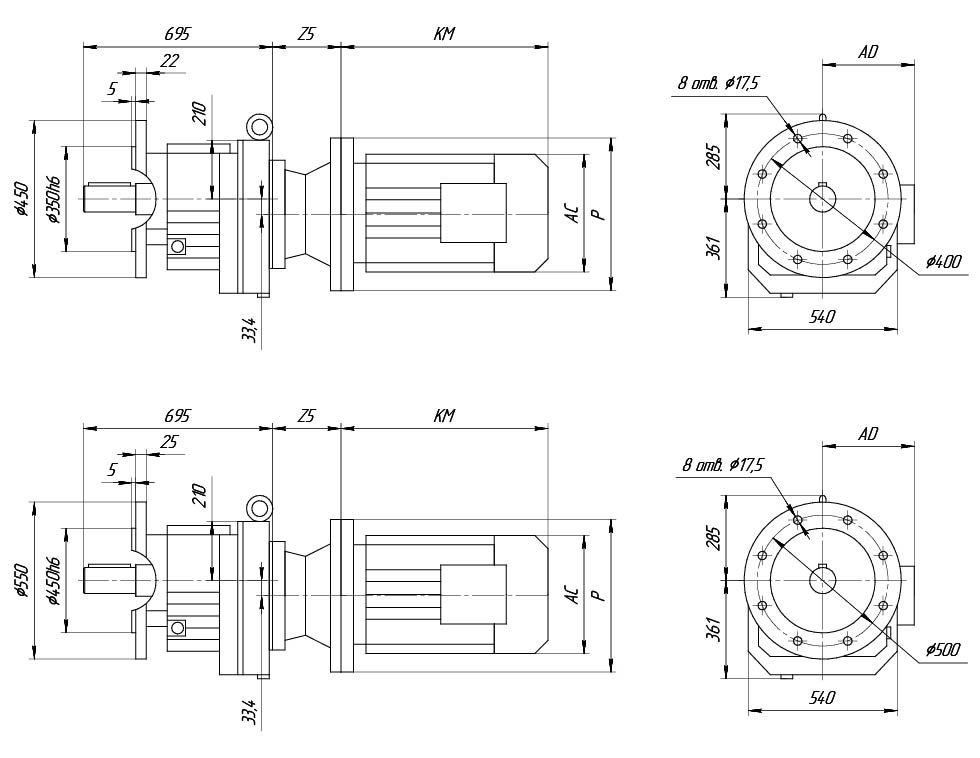

UD-RF147..

Выходной вал

Технические характеристики мотор-редуктора HR-147

аблица подбора редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	Трехступенчатые
4	4,2	163,31	8660	69500	1,5	700
	4,7	146,91	7790	70500	1,65
	5,8	119,86	6360	71900	2
	6,3	109,31	5800	72400	2,2
5,5	4,2	163,31	12100	64400	1,1
	4,7	146,91	10900	66500	1,2
	5,8	119,86	8870	69300	1,45
	6,3	109,31	8090	70200	1,6
	5,5	163,31	8930	69200	1,45	900
	6,1	146,91	8040	70300	1,6
	7,5	119,86	6560	71700	2
	8,2	109,31	5980	72200	2,2
	9,5	94,6	5180	72800	2,5
	10,8	83,47	4570	73200	2,8
7,5	4,2	163,31	16200	32800	0,8	700
	4,7	146,91	14600	55100	0,9
	5,8	119,86	11900	64700	1,1
	6,3	109,31	10900	66500	1,2
	5,5	163,31	12200	64200	1,05	900
	6,1	146,91	11000	66300	1,2
	7,5	119,86	8940	69200	1,45
	8,2	109,31	8150	70100	1,6
	9,5	94,6	7000	71300	1,85
	10,8	83,47	6230	72000	2,1
11	6,1	146,91	16100	35400	0,8
	7,5	119,86	13100	62400	1
	8,2	109,31	12000	64600	1,1
	9,5	94,6	10400	67300	1,25
	10,8	83,47	9130	39000	1,4
	8,6	163,31	11900	64700	1,1	1400
	9,5	146,91	10700	66700	1,2
	12	119,86	8740	69400	1,5
	13	109,31	7970	70300	1,65
	15	94,6	6900	71400	1,9
	17	83,47	6090	72100	2,1
	19	72,09	5260	72800	2,5
	21	66,99	4890	7300	2,7
	23	61,09	4460	73300	2,9
	26	52,87	3860	73600	3,4
15	8,2	109,31	16100	34400	0,8	900
	9,5	94,6	14000	60600	0,95
	10,8	83,47	12300	64000	1,05
	12,5	72,09	10600	66800	1,2
	13,4	66,99	9890	67900	1,3
	8,6	163,31	16000	36200	0,8	1400
	9,5	146,91	14400	57400	0,9
	12	119,86	11800	65000	1,1
	13	109,31	10700	66700	1,2	1400
	15	94,6	9280	68800	1,4
	17	83,47	8190	70100	1,6
	19	72,09	7070	71300	1,85
	21	66,99	6570	71700	2
	23	61,09	5990	72200	2,2
	26	52,87	5190	72800	2,5
	30	46,65	4580	73200	2,8
18,5	12	119,86	14500	56900	0,9	1400
	15	94,6	11400	65600	1,15
	17	83,47	10100	67700	1,3
	19	72,09	8690	69500	1,5
	21	66,99	8080	70200	1,6
	23	61,09	7370	71000	1,75
	26	52,87	6380	71900	2
	30	46,65	5630	72500	2,3
	35	40,29	4860	73000	2,7
22	13	109,31	15700	41300	0,85	1400
	15	94,6	13600	61500	0,95
	17	83,47	12000	64600	1,1
	19	72,09	10300	67300	1,25
	21	66,99	9610	68300	1,35
	23	61,09	8760	69400	1,5
	26	52,87	7580	70800	1,7
	30	46,65	6690	71600	1,95
	35	40,29	5780	72400	2,2
	39	35,64	5110	72900	2,5
	47	29,95	4300	73400	3
Трехступенчатые
30	17	83,47	16300	32400	0,8	1400
	19	72,09	14000	60400	0,95
	21	66,99	13100	62500	1
	23	61,09	11900	64700	1,1
	26	52,87	10300	67300	1,25
	30	46,65	9090	69000	1,45
	35	40,29	7850	70500	1,65
	39	35,64	6950	71400	1,85
	47	29,95	5840	72300	2,2
	58	24,19	4710	73100	2,5
Двухступенчатые
30	68	20,44	3980	73600	3	1400
	78	18,04	3510	73800	3
	90	15,64	3050	74000	4,3
Трехступенчатые
37	21	66,99	16100	35000	0,8	1400
	23	61,09	14700	54200	0,9
	26	52,87	12700	63200	1
	30	46,65	11200	65900	1,15
	35	40,29	9680	68200	1,35
	39	35,64	8570	69700	1,5
	47	29,95	7200	71100	1,8
	58	24,19	5810	72400	2
Двухступенчатые
37	68	20,44	4910	73000	2,4	1400
	78	18,04	4340	73400	2,4
	90	15,64	3760	73700	3,5
	101	13,91	3340	73900	3,8
Трехступенчатые
45	26	52,87	15500	44400	0,85	1400
	30	46,65	13600	61300	0,95
	35	40,29	11800	65000	1,1
	39	35,64	10400	67200	1,25
	47	29,95	8760	69400	1,5
	58	24,19	7070	71300	1,7
Двухступенчатые
45	68	20,44	5970	72200	2	1400
	78	18,04	5270	72800	2
	90	15,64	4570	73200	2,8
	101	13,91	4070	73500	3,1
	117	11,99	3510	73800	3,7
	144	7,25	2120	74300	4,1
Трехступенчатые
55	30	46,65	16600	26600	0,8	1400
	35	40,29	14300	58200	0,9
	39	35,64	12700	63300	1
	47	29,95	10700	66800	1,2
	58	24,19	8610	69600	1,4
Двухступенчатые
55	68	20,44	7280	71100	1,65	1400
	78	18,04	6420	71900	1,65
	90	15,64	5570	72500	2,3
	101	13,91	4950	73000	2,5
	117	11,99	4270	73400	3
	144	9,74	3470	73800	3,8
	193	7,25	2580	74200	3,4
	238	5,89	2100	72500	4,1
Трехступенчатые
75	47	29,95	14500	565	0,9	1400
75	58	24,19	11700	65100	1	1400
Двухступенчатые
75	68	20,44	9890	67900	1,2	1400
	78	18,04	8730	69500	1,2
	90	15,64	7570	70800	1,7
	101	13,91	6730	71600	1,85
	117	11,99	5800	72400	2,2
	144	9,74	4710	73100	2,8
	169	8,26	4000	73500	3,2
	193	7,25	3510	73100	2,5
	238	5,89	2850	70100	3
	280	5	2420	67600	3,6
Двухступенчатые
90	68	20,44	11900	64800	1	1400
	78	18,04	10500	67100	1
	90	15,64	9080	69000	1,45
	101	13,91	8080	70200	1,55
	117	11,99	6960	71400	1,85
	144	9,74	5660	72500	2,3
	169	8,26	4800	73000	2,7
	193	7,25	4210	70900	2,1
	238	5,89	3420	68300	2,5
	280	5	2900	66100	3

Монтажные позиции мотор-редуктора HR-147

Пример условного обозначения мотор-редуктора HR-147

Условное обозначение:

UD-R147 условное обозначение.png

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,37,47,57,67,77,87,97,107, 137, 147, 167).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.

Вес редукторной части: 355кг

Ключевые характеристики:

Мощность двигателя: Обычно варьируется от 0,12 кВт до 3,7 кВт (номинальная мощность на валу может отличаться в зависимости от передаточного числа).
Передаточное отношение: Широкий диапазон, часто от 3,5:1 до 100:1 и выше, что позволяет точно подбирать скорость вращения под конкретную задачу.
Выводной момент: От нескольких Нм до сотен Нм, что покрывает потребности большинства легких и средних промышленных применений.
Степень защиты: Как правило, IP54 или IP65, что защищает внутренние компоненты от пыли и брызг воды.
Типоразмер: Серия HR-147 подразумевает определенный габаритный стандарт, позволяющий использовать унифицированные крепежные элементы и фланцы.

Области применения:

Благодаря своей универсальности, мотор-редукторы HR-147 находят широкое применение в различных отраслях:

Логистика и складская техника: В конвейерных лентах, роликовых тягах, погрузчиках и сортировочных системах, где требуется компактный привод с возможностью точной регулировки скорости.
Пищевая промышленность: Благодаря возможности использования материалов, устойчивых к мойке и чистящим средствам, такие редукторы часто интегрируются в упаковочное и фасовочное оборудование.
Текстильное и полиграфическое машиностроение: Здесь важна высокая точность позиционирования и отсутствие люфта, которые обеспечивают соосные конструкции.
Автоматизация производства: В станках с ЧПУ, роботах-манипуляторах и роботизированных комплексах для привода осей вращения.
Сельское хозяйство: В системах полива, зерноочистительных машинах и другом оборудовании, работающем в условиях повышенной запыленности.

Выбор конкретной модели серии HR-147 должен производиться с учетом расчетного момента на валу, требуемой скорости вращения и условий эксплуатации (температура, влажность, наличие вибраций). Правильный подбор позволяет не только оптимизировать затраты на привод, но и значительно продлить срок службы всего оборудования.
