Цилиндрический мотор-редуктор HR167

Цилиндрические мотор-редукторы HR -серии сохраняют общие стандарты популярных Европейских цилиндрических мотор-редукторов, которых придерживаются производителей: NORD, SEW-EURODRIVE, MOTOVARIO, TOS-ZNOJMO, VARVEL и др. Благодаря унифицированным размерам мотор-редукторы HR могут служить заменой вышедших из строя мотор-редукторов вышеуказанных фирм.

Предварительный заказ

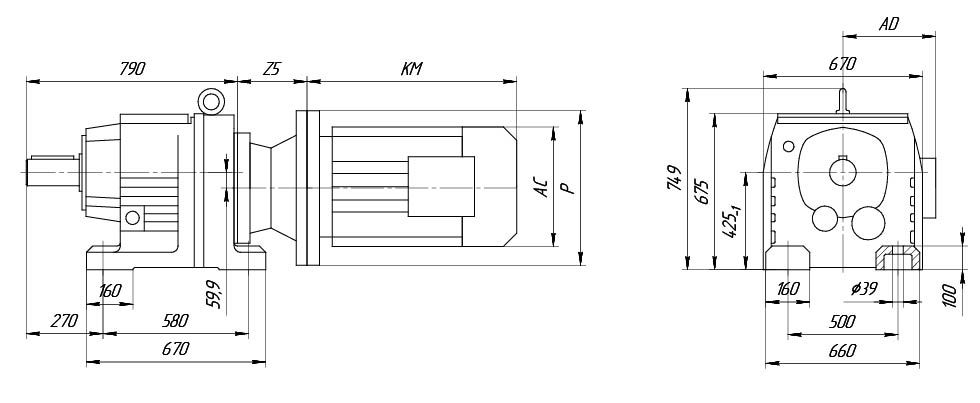

Габаритные и присоединительные размеры мотор-редуктора HR-167

Габаритные и присоединительные размеры:

UD-R167...

UD-R167	Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4
Р, мм	350	400	450	550
Z5*, мм	125	145	160	160
KM, мм	в зависимости от смонтированного двигателя
АС, мм	в зависимости от смонтированного двигателя
AD, мм	в зависимости от смонтированного двигателя

Z5*- указанный размер ориентировочный и может отличаться от действительного.

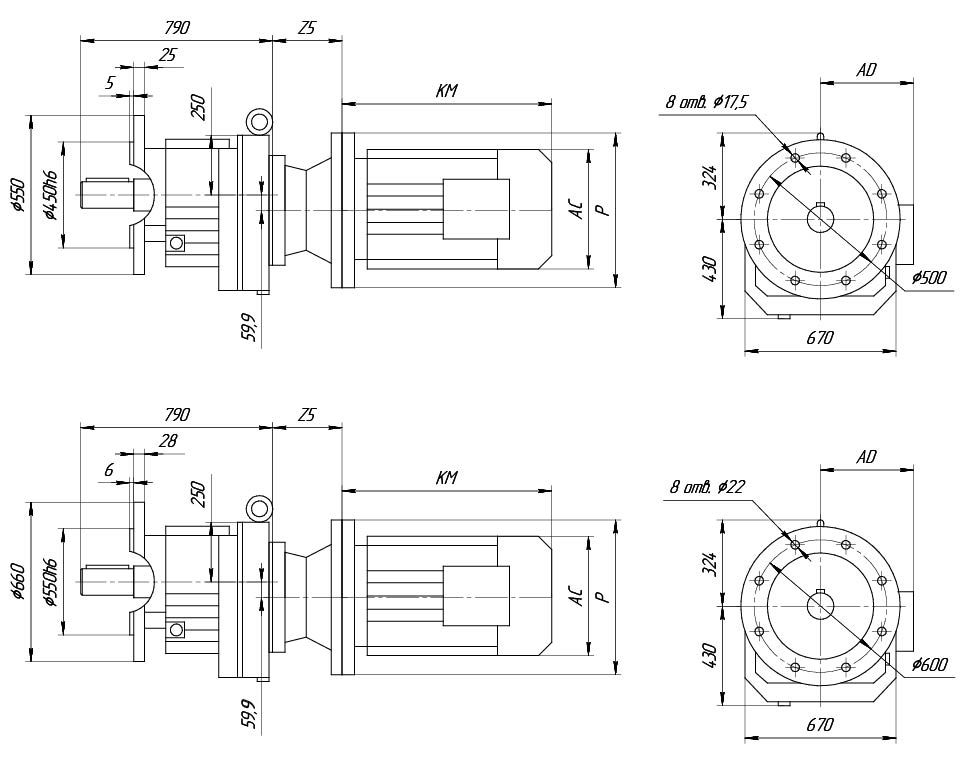

UD-RF167...

Выходной вал

Технические характеристики мотор-редуктора HR-167

Таблица подбора редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	Трехступенчатые
5,5	3	229,71	17000	120000	1,05	700
	3,7	186,93	13800	120000	1,3
	4,5	153,07	11300	120000	1,6
	4,9	139,98	10400	120000	1,75
	5,7	121,81	9010	120000	2
7,5	3	229,71	22900	120000	0,8
	3,7	186,93	18600	120000	0,95
	4,5	153,07	15200	120000	1,2
	4,9	139,98	13900	120000	1,3
	5,7	121,81	12100	120000	1,5
	4	229,71	17100	120000	1,05	900
	4,8	186,93	13900	120000	1,3
	5,9	153,07	11400	120000	1,6
	6,4	139,98	10400	120000	1,7
	7,4	121,81	9090	120000	2
	8,4	107,49	8020	120000	2,2
	9,7	93,19	6950	120000	2,6
	10,9	82,91	6190	120000	2,9
	12,2	73,7	5500	120000	3,3
	13,4	67,4	5030	120000	3,6
11	5,1	186,93	20500	120000	0,9
	6,3	153,07	16700	120000	1,05
	6,9	139,98	15300	120000	1,2
	7,9	121,81	13300	120000	1,35
	6,1	229,71	16800	120000	1,05	1400
	7,5	186,93	13600	120000	1,3
	9,1	153,07	11200	120000	1,6
	10	139,98	10200	120000	1,75
	11	121,81	8890	120000	2
	13	107,49	7840	120000	2,3
	15	93,19	6800	120000	2,7
	17	82,91	6050	120000	3
15	5,9	153,07	22600	120000	0,8	900
	6,4	139,98	20700	120000	0,85
	7,4	121,81	18000	120000	1
	8,4	107,49	15900	120000	1,15
	6,1	229,71	22500	120000	0,8	1400
	7,5	186,93	18300	120000	1
	9,1	153,07	15000	120000	1,2
	10	139,98	13700	120000	1,3
	11	121,81	12000	120000	1,5
	13	107,49	10500	120000	1,7
	15	93,19	9140	120000	1,95
	17	82,91	8130	120000	2,2
	19	73,7	7230	120000	2,5
	21	67,4	6610	120000	2,7
18,5	7,5	186,93	22500	120000	0,8	1400
	9,1	153,07	18500	120000	1
	10	139,98	16900	120000	1,05
	11	121,81	14700	120000	1,25
	13	107,49	13000	120000	1,4
	15	93,19	11200	120000	1,6
	17	82,91	10000	120000	1,8
	19	73,7	8890	120000	2
	21	67,4	8130	120000	2,2
	24	58,65	7070	120000	2,5
22	9,1	153,07	22000	120000	0,8	1400
	10	139,98	20100	120000	0,9
	11	121,81	17500	120000	1,05
	13	107,49	15400	120000	1,15
	15	93,19	13400	120000	1,35
	17	82,91	11900	120000	1,5
	19	73,7	10600	120000	1,7
	21	67,4	9670	120000	1,85
	24	58,65	8410	120000	2,1
	27	51,76	7420	120000	2,4
	31	44,87	6430	120000	2,8
30	13	107,49	20900	120000	0,85	1400
	15	93,19	18200	120000	1
	17	82,91	16200	120000	1,1
	19	73,7	14400	120000	1,25
	21	67,4	13100	120000	1,35
	24	58,65	11400	120000	1,55
	27	51,76	10100	120000	1,8
	31	44,87	8740	120000	2,1
	35	39,92	7780	120000	2,3
	41	34,41	6710	120000	2,7
	50	27,96	5450	120000	3,3
	59	23,71	4620	120000	3,9
Трехступенчатые
37	15	93,19	22400	120000	0,8	1400
	17	82,91	19900	120000	0,9
	19	73,7	17700	120000	1
	21	67,4	16200	120000	1,1
	24	58,65	14100	120000	1,3
	27	51,76	12400	120000	1,45
	31	44,87	10800	120000	1,65
	35	39,92	9600	120000	1,9
	41	34,41	8270	120000	2,2
	50	27,96	6720	120000	2,7
Двухступенчатые
37	46	30,71	7380	120000	1,35	1400
	57	24,57	5900	120000	2,4
	64	21,85	5250	120000	2,5
	74	19,03	4580	120000	3,5
	82	16,98	4080	120000	3,7
Трехступенчатые
45	19	73,7	21500	120000	0,85	1400
	21	67,4	19700	120000	0,9
	24	58,65	17100	120000	1,05
	27	51,76	15100	120000	1,2
	31	44,87	13100	120000	1,35
	35	39,92	11700	120000	1,55
	41	34,41	10100	120000	1,8
	50	27,96	8170	120000	2,2
	59	23,71	6930	120000	2,6
Двухступенчатые
45	46	30,71	8980	120000	1,1	1400
	57	24,57	7180	120000	1,95
	64	21,85	6390	120000	2
	74	19,03	5560	120000	2,9
	82	16,98	4960	120000	3
Трехступенчатые
55	24	58,65	20900	120000	0,85	1400
	27	51,76	18400	120000	1
	31	44,87	16000	120000	1,15
	35	39,92	14200	120000	1,25
	41	34,41	12300	120000	1,45
	50	27,96	9960	120000	1,8
	59	23,71	8440	120000	2,1
Двухступенчатые
55	57	24,57	8750	120000	1,6	1400
	64	21,85	7780	120000	1,65
	74	19,03	6780	120000	2,4
	82	16,98	6050	120000	2,5
	97	14,48	5150	120000	3,5
	117	11,99	4270	120000	4
Трехступенчатые
75	31	44,87	21700	120000	0,85	1400
	35	39,92	19300	120000	0,95
	41	34,41	16700	120000	1,1
	50	27,96	13500	120000	1,35
	59	23,71	11500	120000	1,55
Двухступенчатые
75	57	24,57	11900	120000	1,2	1400
	64	21,85	10600	120000	1,25
	74	19,03	9210	120000	1,75
	82	16,98	8220	120000	1,85
	97	14,48	7000	120000	2,6
	117	11,99	5800	120000	2,9
	137	10,24	4950	120000	3,4
Трехступенчатые
90	35	39,92	23200	120000	0,8	1400
	41	34,41	20000	120000	0,9
	50	27,96	16200	120000	1,1
	59	23,71	13800	120000	1,3
Двухступенчатые
90	57	24,57	14300	120000	1	1400
	64	21,85	12700	120000	1
	74	19,03	11100	120000	1,45
	82	16,98	9860	120000	1,5
	97	14,48	8410	117300	2,1
	117	11,99	69600	113500	2,4
	137	10,24	59400	110100	2,9
Трехступенчатые
110	50	27,96	19800	117100	0,9	1400
110	59	23,71	16800	116900	1,05	1400
Двухступенчатые
110	74	19,03	13500	115500	1,2	1400
	82	16,98	12000	114300	1,25
	97	14,48	10200	112200	1,75
	117	11,99	8480	109300	2
	137	10,24	7240	106500	2,3
Трехступенчатые
132	59	23,71	20100	107900	0,9	1400
Двухступенчатые
132	74	19,03	16200	108300	1	1400
	82	16,98	14400	107800	1,05
	97	14,48	12300	106700	1,45
	117	11,99	10200	104700	1,65
	137	10,24	8690	102600	1,95
Двухступенчатые
160	97	14,48	14900	99700	1,2	1400
	117	11,99	12300	98900	1,4
	137	10,24	10500	97600	1,6

Монтажные позиции мотор-редуктора HR-167

Пример условного обозначения мотор-редуктора HR-167

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,37,47,57,67,77,87,97,107, 137, 147, 167).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.

Вес редукторной части: 600кг

Серия HR-167 представляет собой линейку цилиндрических соосных мотор-редукторов, разработанных для интеграции в современные промышленные приводы. Ключевой особенностью данной серии является компактная конструкция, где электродвигатель и редуктор расположены на одной оси. Это не только экономит полезную площадь на производственном участке, но и обеспечивает эстетичный внешний вид оборудования, что особенно важно при установке в стесненных условиях или в зонах с повышенными требованиями к дизайну машин.

Конструктивно мотор-редукторы HR-167 выполняются на базе планетарных или цилиндрических ступеней (в зависимости от конкретной модификации внутри серии), что гарантирует высокую передаваемую мощность и длительный срок службы. Корпус изготавливается из высокопрочного чугуна, способного выдерживать значительные ударные нагрузки и вибрации. Внутренние шестерни обычно изготавливаются из легированной стали с последующей цементацией и закалкой зубьев, что обеспечивает их износостойкость даже при интенсивном режиме эксплуатации.

Основные технические характеристики серии варьируются в широких пределах, позволяя подобрать решение под конкретные задачи. Диапазон передаточных чисел может достигать значений от 5 до 100 и более, в зависимости от количества ступеней. Крутящий момент на выходе составляет от нескольких десятков до нескольких сотен Н·м, а максимальная скорость вращения выходного вала регулируется путем подбора соответствующего электродвигателя. КПД таких устройств обычно находится на высоком уровне — от 94% до 98% на одной ступени, что способствует снижению энергопотребления и уменьшению тепловыделения.

Применение мотор-редукторов HR-167 охватывает широкий спектр отраслей. Они активно используются в автоматизированных линиях розлива и упаковки, конвейерных системах, робототехнике и станкостроении. Благодаря возможности прямой установки на вал двигателя (без использования дополнительных муфт и креплений), эти редукторы упрощают монтаж и обслуживание оборудования. Также они востребованы в пищевом производстве и фармацевтике, где часто требуются модификации с антикоррозийным покрытием или материалами, совместимыми со стандартами гигиены.
