Цилиндрический мотор-редуктор HR37

Цилиндрические соосные мотор-редукторы серии HR-37 представляют собой компактные и высокоэффективные приводные устройства, спроектированные для работы в условиях повышенных нагрузок. Ключевая особенность конструкции — соосное расположение входного (электродвигатель) и выходного (рабочий вал) валов. Это позволяет существенно экономить пространство на производственных площадях и упрощает интеграцию оборудования в существующие линии, где требуется строгое выравнивание осей.

Предварительный заказ

Габаритные и присоединительные размеры мотор-редуктора HR-37

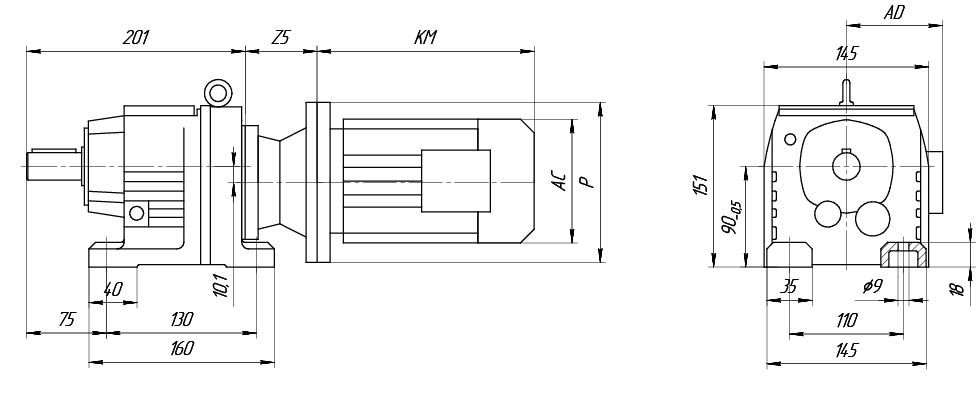

Габаритные и присоединительные размеры:

UD-R37...

UD-R37	Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4
Р, мм	140	160	200	250
Z5*, мм	50	55	60	80
KM, мм	в зависимости от смонтированного двигателя
АС, мм	в зависимости от смонтированного двигателя
AD, мм	в зависимости от смонтированного двигателя

Z5*- указанный размер ориентировочный и может отличаться от действительного.

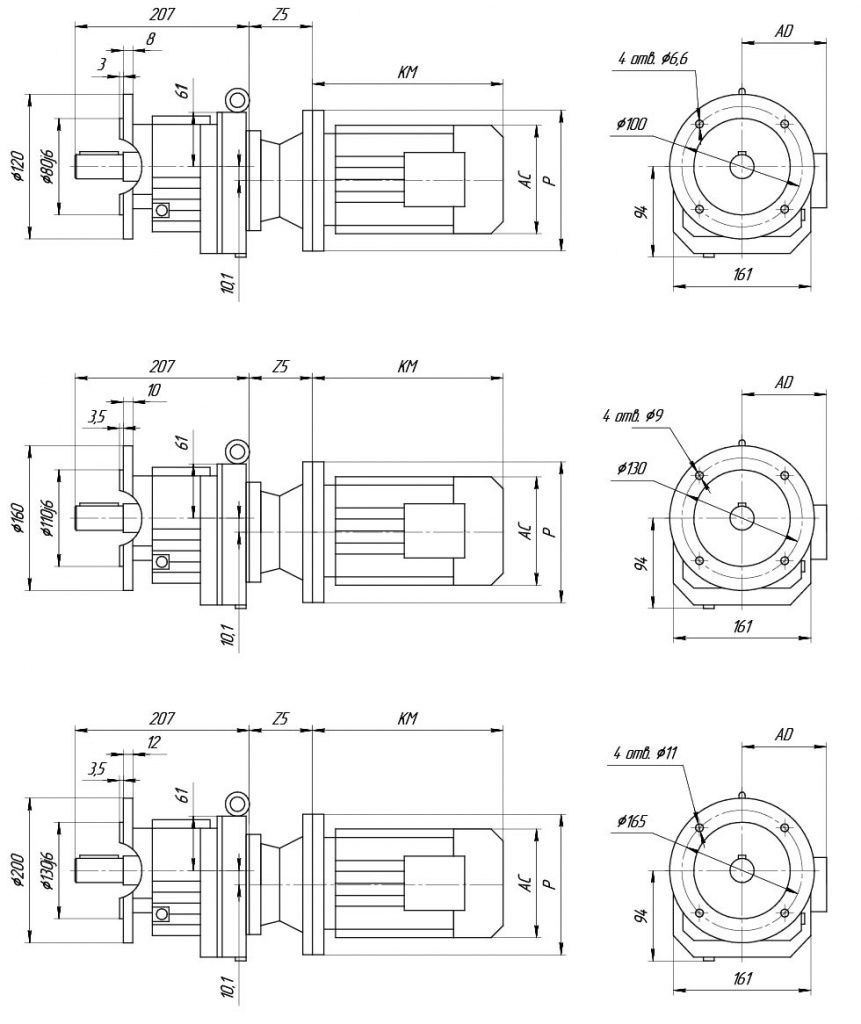

UD-RF37...

UD-R37	Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4
Р, мм	140	160	200	250
Z5*, мм	50	55	60	80
KM, мм	в зависимости от смонтированного двигателя
АС, мм	в зависимости от смонтированного двигателя
AD, мм	в зависимости от смонтированного двигателя

Z5*- указанный размер ориентировочный и может отличаться от действительного.

Выходной вал

Технические характеристики мотор-редуктора HR-37

Таблица подбора редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	Трехступенчатые
0,18	7,2	123,66	245	3060	8	900
	8,5	105,28	210	4840	0,95
	9,9	90,77	179	5190	1,1
	10,6	84,61	167	5310	1,2
	10	134,82	176	5230	1,15	1400
	11	123,66	161	5370	1,25
	13	105,28	137	5580	1,45
	15	90,77	118	5710	1,7
	16	84,61	110	5760	1,8
	19	73,96	196	5840	2,1
	20	69,33	90	5870	2,2
	23	61,18	80	5920	2,5
	25	55,76	73	5940	2,8
	29	48,08	63	5960	3,2
Трехступенчатые
0,25	10	134,82	250	2630	0,8	1400
	11	123,66	225	4560	0,9
	13	105,28	193	5030	1,05
	15	90,77	167	5320	1,2
	17	84,61	155	5420	1,3
	19	73,96	136	5590	1,45
	20	69,33	127	5650	1,55
	23	61,18	112	5750	1,8
	25	55,76	102	5800	1,95
	29	48,08	88	5870	2,3
	31	44,81	82	5760	2,4
	36	39,17	72	5540	2,8
	38	36,72	67	5430	3
	43	32,4	60	5230	3,4
Двухступенчатые
0,37	49	28,32	73	4830	2,8	1400
	54	26,03	67	4710	2,8
	63	22,27	57	4500	3,5
	73	19,31	49	4320	4,1
	78	18,05	46	4230	4,3
Трехступенчатые
0,37	15	90,77	230	4250	0,85	1400
	16	84,61	215	4720	0,9
	19	73,96	189	5070	1,05
	20	69,33	178	5210	1,15
	23	61,18	157	5410	1,3
	25	55,76	143	5530	1,4
	29	48,08	123	5590	1,6
	31	44,81	115	5480	1,75
	36	39,17	100	5290	2
	38	36,72	94	5190	2,1
	43	32,4	83	5010	2,4
	49	28,73	74	4850	2,7
	57	24,43	63	4620	3,2
Двухступенчатые
0,55	63	22,27	86	4390	2,3	1400
	73	19,31	75	4220	2,7
	78	18,05	70	4140	2,9
	90	15,6	60	3970	3,3
	106	13,25	51	3790	3,7
	115	11,83	46	3670	4
Трехступенчатые
0,55	23	61,18	235	3910	0,85	1400
	25	55,76	215	4740	0,95
	29	48,08	186	5120	1,1
	31	44,81	173	5230	1,15
	36	39,17	151	5070	1,3
	38	36,72	142	4990	1,4
	43	32,4	125	4840	1,6
	49	28,73	111	4700	1,8
	57	24,43	94	4500	2,1
Двухступенчатые
0,75	63	22,27	116	42,3	1,75	1400
	73	19,31	100	4080	2
	78	18,05	94	4010	2,1
	90	15,6	81	3850	2,5
	106	13,25	69	3690	2,8
	118	11,83	61	3570	3
	138	10,11	53	3420	3,2
	148	9,47	49	3360	3,4
Трехступенчатые
0,75	29	48,08	250	2330	0,8	1400
	31	44,81	235	4230	0,85
	36	39,17	205	4720	1
	38	36,72	191	4740	1,05
	43	32,4	168	4610	1,2
	49	28,73	149	4490	1,35
	57	24,43	127	4320	1,6
Двухступенчатые
1,1	73	19,31	145	3840	1,4	1400
	78	18,05	135	3790	1,5
	90	15,6	117	3660	1,7
	106	13,25	99	3520	1,9
	118	11,83	89	3430	2,1
	138	10,11	76	3290	2,2
	148	9,47	71	3230	2,3
	176	7,97	60	3090	2,6
	210	6,67	50	2920	2,9
	247	5,67	43	2790	3,3
	277	5,06	38	2700	3,5
Трехступенчатые
1,1	43	32,4	245	2900	0,8	1400
	49	28,73	215	3300	0,95
	57	24,43	183	3720	1,1
Двухступенчатые
1,5	73	19,31	196	2660	1	1400
	78	18,05	183	2840	1,1
	90	15,6	159	3160	1,25
	106	13,25	135	3350	1,4
	118	11,83	120	3270	1,5
	138	10,11	103	3160	1,65
	148	9,47	96	3110	1,75
	176	7,97	81	2980	1,95
	210	6,67	68	2820	2,1
	247	5,67	58	2710	2,5
	277	5,06	51	2630	2,6
	324	4,32	44	2520	2,9
	346	4,05	41	2470	3
	411	3,41	35	2360	3,2
	204	13,25	70	2880	2,7	2720
	228	11,83	63	2790	2,9
	267	10,11	54	2680	3,2
	285	9,47	50	2630	3,3
	339	7,97	42	2510	3,7
Двухступенчатые
2,2	90	15,6	230	1070	0,85	1400
	106	13,25	198	1660	0,95
	118	11,83	176	1990	1,05
	138	10,11	151	2360	1,15
	148	9,47	141	2480	1,2
	176	7,97	119	2750	1,3
	210	6,67	99	2470	1,45
	247	5,67	84	2570	1,7
	277	5,06	75	2500	1,8
	324	4,32	64	2410	1,95
	346	4,05	60	2370	2
	411	3,41	51	2270	2,2
	73	19,31	149	2380	1,35	2720
	78	18,05	139	2510	1,45
	90	15,6	120	2740	1,65
	106	13,25	102	2720	1,85
	118	11,83	91	2650	2
	138	10,11	78	2550	2,2
	148	9,47	73	2510	2,3
	176	7,97	61	2410	2,5
	210	6,67	51	2280	2,8
	247	5,67	44	2180	3,3
	277	5,06	39	2120	3,5
	324	4,32	33	2030	3,8
	346	4,05	31	1990	3,9
	411	3,41	26	1900	4,3
Двухступенчатые
3	138	10,11	205	780	0,8	1400
	148	9,47	194	1010	0,85
	176	7,97	163	1510	0,95
	210	6,67	137	1250	1,05
	247	5,67	116	1630	1,25
	277	5,06	104	1830	1,3
	324	4,32	88	2070	1,45
	346	4,05	83	2140	1,45
	411	3,41	70	2180	1,6
	138	10,11	103	2340	1,65	2720
	148	9,47	97	2380	1,7
	176	7,97	82	2290	1,9
	210	6,67	68	2170	2,1
	247	5,67	58	2090	2,5
	277	5,06	52	2030	2,6
	324	4,32	44	1950	2,8
	346	4,05	41	1920	3
	411	3,41	35	1840	3,2

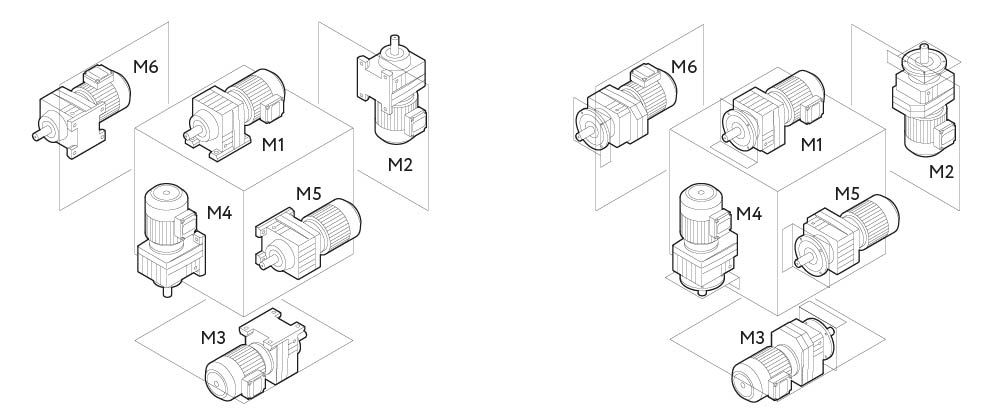

Монтажные позиции мотор-редуктора HR-37

Пример условного обозначения мотор-редуктора HR-37

Условное обозначение:

UD-R37 условное обозначение.png

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,37,47,57,67,77,87,97,107, 137, 147, 167).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.

Вес редукторной части: 10кг

В основе механизма лежит планетарная или цилиндрическая передача (в зависимости от конкретной модификации серии), обеспечивающая высокий передаточный момент при минимальных габаритах. Корпус редуктора, как правило, изготавливается из чугуна или алюминия, что гарантирует жесткость конструкции и долговечность при длительной эксплуатации. Высокая степень защиты корпуса (часто IP54 и выше) позволяет использовать оборудование в пыльных и влажных средах, хотя для агрессивных сред требуются дополнительные уплотнения.

Основные характеристики серии HR-37:

Передаточное число: Обычно варьируется в диапазоне от 3 до 100, что позволяет точно подобрать скорость вращения под конкретные задачи.
Номинальный крутящий момент: Диапазон выходного момента составляет от нескольких десятков до сотен Нм (в зависимости от мощности двигателя и типа передачи).
Эффективность КПД: Благодаря качественному подбору материалов и прецизионной обработке шестерен, КПД достигает 95–98% на одной ступени, что снижает энергопотребление.
Монтажное положение: Возможность установки в любом пространственном положении благодаря системе смазки «на масло», что исключает необходимость контроля уровня масла при смене ориентации редуктора.

Сферы применения:

Серия HR-37 широко востребована в автоматизированных производственных системах. Благодаря высокой точности позиционирования и плавности хода, такие мотор-редукторы идеально подходят для:

Конвейерных систем: Управление скоростью транспортировки грузов, включая тяжелые грузы.
Робототехники и манипуляторов: В качестве привода поворотных столов, линейных осей и поворотных механизмов.
Пищевой и фармацевтической промышленности: Благодаря возможности использования пищевых смазок и простоте очистки.
Упаковочного и маркировочного оборудования: Где требуется точная синхронизация движения узлов.
Лифтового и подъемного оборудования: Для обеспечения плавного старта и торможения.
