Цилиндрический мотор-редуктор HR67

Серия HR-67 представляет собой класс цилиндрических соосных мотор-редукторов, где вал двигателя и вал выходного редуктора расположены на одной оси. Такая конструкция обеспечивает компактность устройства и упрощает его монтаж в стесненных условиях, что делает эти приводы востребованными в современной промышленной автоматизации.

Цилиндрические мотор-редукторы HR -серии сохраняют общие стандарты популярных Европейских цилиндрических мотор-редукторов, которых придерживаются производителей: NORD, SEW-EURODRIVE, MOTOVARIO, TOS-ZNOJMO, VARVEL и др. Благодаря унифицированным размерам мотор-редукторы HR могут служить заменой вышедших из строя мотор-редукторов вышеуказанных фирм.

Предварительный заказ

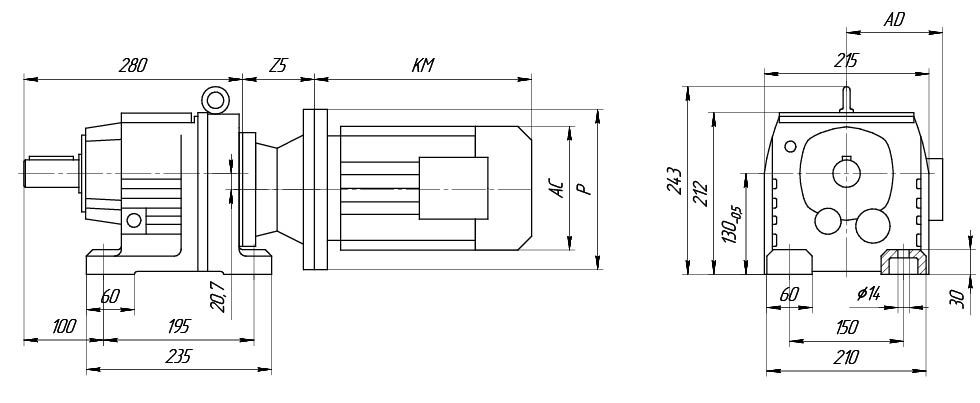

Габаритные и присоединительные размеры мотор-редуктора HR-67

Габаритные и присоединительные размеры:

UD-R67...

UD-R67	Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4	Исполнение 5	Исполнение 5
Р, мм	140	160	200	250	300	350
Z5*, мм	50	55	60	80	90	90
KM, мм	в зависимости от смонтированного двигателя
АС, мм	в зависимости от смонтированного двигателя
AD, мм	в зависимости от смонтированного двигателя

Z5*- указанный размер ориентировочный и может отличаться от действительного.

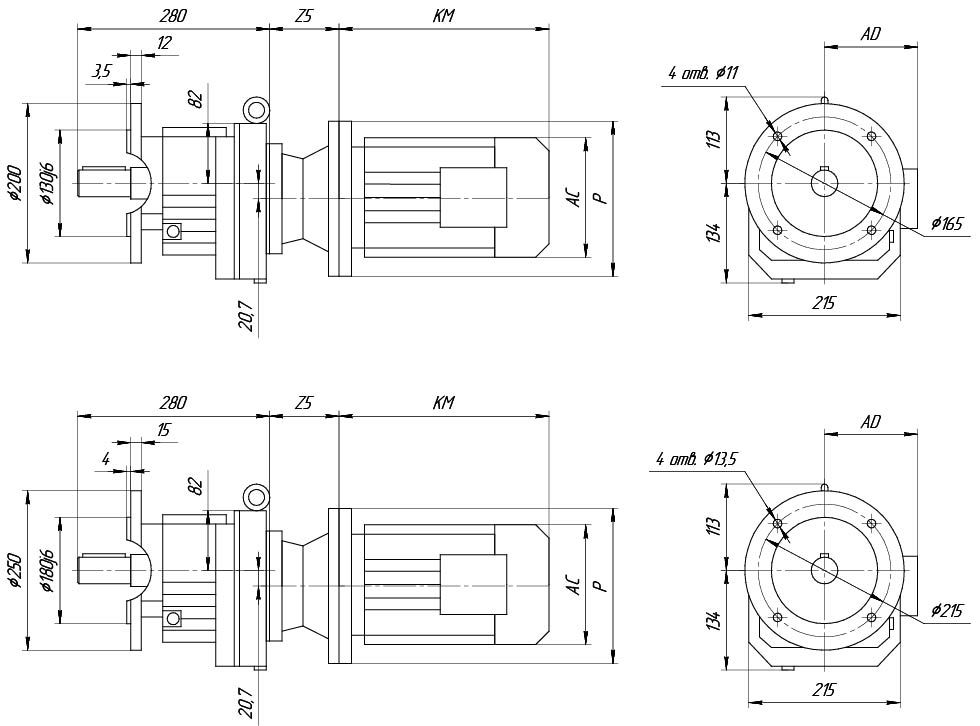

UD-RF67...

UD-R67	Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4	Исполнение 5	Исполнение 5
Р, мм	140	160	200	250	300	350
Z5*, мм	50	55	60	80	90	90
KM, мм	в зависимости от смонтированного двигателя
АС, мм	в зависимости от смонтированного двигателя
AD, мм	в зависимости от смонтированного двигателя

Z5*- указанный размер ориентировочный и может отличаться от действительного.

Выходной вал

Технические характеристики мотор-редуктора HR-67

Таблица подбора редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	Трехступенчатые
0,18	4,3	199,81	380	9370	1,48	900
	4,6	184,07	350	6560	1,61
	5,4	158,14	301	9830	1,88
	6,2	137,67	262	10000	2,2
	6,6	128,97	245	10100	2,3
	7,5	113,94	217	10200	2,6
	8	105,83	201	10200	2,8
	8,9	95,91	182	10300	3,1
	9,9	86,11	164	10300	3,4
	11	74,17	141	10400	4
	12	69,75	133	10400	4,3
	7	199,81	232	10100	2,4	1400
	7,6	184,07	214	10100	2,6
	8,8	158,14	184	10200	3,1
	10	137,67	160	10300	3,5
	11	128,87	150	10300	3,8
	12	113,94	132	10400	4,3
	13	105,83	123	10400	4,6
Трехступенчатые
0,25	4,1	158,14	562	8060	1	700
	4,7	137,67	489	8730	1,15
	5	128,97	458	8970	1,23
	5,7	113,9	405	9340	1,39
	4,3	199,81	539	8190	1,05	900
	4,6	184,07	496	8590	1,14
	5,4	158,14	426	9140	1,32
	6,2	137,67	371	9500	1,52
	6,6	128,97	348	9630	1,62
	7,5	113,94	307	9840	1,84
	8	105,83	285	9940	1,98
	7	199,81	329	9540	1,71	1400
	7,6	184,07	304	9700	1,86
	8,8	158,14	261	9930	2,2
	10	137,67	227	10100	2,5
	11	128,97	213	10100	2,7
	12	113,94	188	10200	3
	13	105,83	175	10300	3,2
	15	95,91	158	10300	3,6
	16	86,11	142	10400	4
Трехступенчатые
0,37	5,4	158,14	618	7300	0,91	900
	6,2	137,67	538	8210	1,05
	6,6	128,97	504	8530	1,12
	7,5	113,94	445	9010	1,27
	7	199,81	477	8480	1,18	1400
	7,6	184,07	440	8820	1,28
	8,8	158,14	378	9310	1,49
	10	137,67	329	9620	1,71
	11	128,97	308	9740	1,83
	12	113,94	272	9920	2,1
	13	105,83	253	10000	2,2
	15	95,91	229	10100	2,5
	16	86,11	206	10200	2,7
	19	74,17	177	10300	3,2
	20	69,75	167	10300	3,4
	23	61,26	146	10400	3,9
	25	56,89	136	10400	4,1
Трехступенчатые
0,55	10	137,67	489	8290	1,15	1400
	11	128,97	458	8600	1,23
	12	113,94	405	9060	1,39
	13	105,83	376	9280	1,5
	15	95,91	341	9520	1,66
	16	86,11	306	9730	1,84
	19	74,17	263	9940	2,1
	20	69,75	248	10000	2,3
	23	61,26	218	10100	2,6
	25	56,89	202	10200	2,8
Трехступенчатые
0,75	11	128,97	625	4040	0,9	1400
	12	113,94	552	7660	1,02
	13	105,83	513	8120	1,1
	15	95,91	465	8600	1,21
	16	86,11	417	9010	1,35
	19	74,17	359	9430	1,57
	20	69,75	338	9570	1,67
	23	61,26	297	9800	1,9
	25	56,89	276	9910	2
	27	51,56	250	10000	2,3
	30	46,29	224	10100	2,5
Двухступенчатые
1,1	50	28,13	203	10200	2,5	1400
	52	26,72	192	10100	2,6
	60	23,44	169	9730	3,1
	70	19,89	143	9270	3,9
Трехступенчатые
1,1	16	86,11	607	6820	0,93	1400
	19	74,17	523	8040	1,08
	20	69,75	492	8370	1,15
	23	61,26	432	8920	1,31
	25	56,89	401	9160	1,41
	27	51,56	364	9420	1,55
	30	46,29	326	9650	1,73
	35	39,88	281	9890	1,9
	37	37,5	265	9970	2
	43	32,27	228	10100	2,2
	49	28,83	203	10200	2,4
Двухступенчатые
1,5	50	28,13	276	9950	2	1400
	52	26,72	262	9850	2,1
	60	23,44	230	9500	2,4
	70	19,89	195	90700	2,9
	78	17,95	176	8810	3,2
Трехступенчатые
1,5	23	61,26	589	7280	0,96	1400
	25	56,89	547	7810	1,03
	27	51,56	496	8370	1,14
	30	46,29	445	8830	1,27
	35	39,88	384	9300	1,47
	37	37,5	361	9460	1,56
	43	32,27	310	9850	1,82
	49	28,83	277	9920	2
Двухступенчатые
2,2	60	23,44	326	9140	1,61	1400
	70	19,89	277	8760	2
	78	17,95	250	8530	2,2
	89	15,79	220	8240	2,4
	94	14,91	207	8110	2,5
	110	12,7	177	7760	2,8
	121	11,54	160	7560	2,9
	140	10	139	7250	3,2
	161	8,7	121	6960	3,4
	180	7,79	108	6760	3,3
Трехступенчатые
2,2	36	39,88	555	7630	0,98	1400
	38	37,5	522	8020	1,03
	44	32,27	449	8750	1,13
	49	28,83	401	9140	1,22
Двухступенчатые
3	60	23,44	446	8730	1,18	1400
	70	19,89	377	8420	1,5
	78	17,95	340	8230	1,63
	89	15,79	299	7980	1,76
	94	14,91	283	7860	1,8
	110	12,7	241	7550	2
	121	11,54	219	7360	2,1
	140	10	190	7090	2,3
Двухступенчатые
4	70	19,89	496	7960	1,14	1400
	78	17,95	448	7800	1,24
	89	15,79	394	7600	1,34
	94	14,91	372	7510	1,39
	110	12,7	317	7240	1,54
	121	11,54	288	7080	1,63
	140	10	249	6840	1,77
	161	8,7	217	6600	1,91
	180	7,79	194	6440	1,84
	190	7,36	184	6340	1,9
	223	6,27	156	6070	2
	246	5,7	142	5920	2,1
	284	4,93	123	5680	2,2
	326	4,29	107	5460	2,4
Двухступенчатые
5,5	89	15,79	541	6610	0,97	1400
	94	14,91	511	6900	1,01
	110	12,7	435	6810	1,12
	121	11,54	396	6690	1,19
	140	10	343	6500	1,29
	161	8,7	298	6310	1,39
	180	7,79	267	6180	1,34
	190	7,36	252	6100	1,38
	223	6,27	215	5860	1,44
	246	5,7	195	5720	1,79
	284	4,93	169	5510	1,61
	326	4,29	147	5310	1,73
	331	8,7	159	5300	2,8	3000
	369	7,79	142	5160	2,7
	391	7,36	134	5080	2,8
	460	6,27	114	4860	2,9
	506	5,7	104	4730	3
	584	4,93	90	4540	3,2
	671	4,29	78	4350	3,5
Двухступенчатые
7,5	110	12,7	586	4240	0,83	1400
	121	11,54	532	4860	0,86
	140	10	461	5620	0,96
	161	8,7	401	5930	1,03
	180	7,79	359	550	0,99
	190	7,36	339	5720	1,02
	223	6,27	289	5600	1,07
	246	5,7	263	5480	1,11
	284	4,93	227	5300	1,2
	326	4,29	198	5130	1,28

Монтажные позиции мотор-редуктора HR-67

Пример условного обозначения мотор-редуктора HR-67

словное обозначение:

UD-R67 условное обозначение.png

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,37,47,57,67,77,87,97,107, 137, 147, 167).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.

Вес редукторной части: 25кг

Конструктивные особенности

Ключевая особенность серии HR-67 — соосность валов. Это позволяет устанавливать редуктор непосредственно на двигатель (сервомотор или асинхронный электродвигатель) без использования дополнительных муфт или кронштейнов, экономя полезное пространство на производственной линии. Корпус редуктора обычно изготавливается из высокопрочного алюминия или чугуна, что обеспечивает жесткость конструкции и эффективный отвод тепла.

Внутри корпуса размещена планетарная или цилиндрическая шестеренчатая передача. Для серии HR-67 чаще всего характерна двухступенчатая цилиндрическая передача, которая обеспечивает высокий крутящий момент на выходе при сохранении компактных габаритов. Использование прецизионных подшипников и качественных уплотнений гарантирует долгий срок службы даже при высоких нагрузках и частых реверсах.

Технические характеристики

Характеристики мотор-редукторов серии HR-67 варьируются в зависимости от конкретной модификации и установленного двигателя, однако можно выделить общий диапазон параметров:

Номинальный крутящий момент: от 10 до 50 Нм (для стандартных версий), с возможностью увеличения за счет выбора подходящего передаточного числа.
Передаточное число (i): обычно составляет от 3 до 100, что позволяет точно настроить скорость вращения под задачи конкретного механизма.
Типы приводов: поддерживают установку как стандартных асинхронных двигателей (IEC стандарты), так и серводвигателей, что расширяет сферу применения.
КПД: высокий коэффициент полезного действия (до 95% на первой ступени), что снижает энергопотребление системы.
Точность позиционирования: при использовании с серводвигателями обеспечивает высокую точность остановки и старта.

Сферы применения

Благодаря сочетанию высокой надежности, компактности и широкого диапазона передаточных чисел, редукторы серии HR-67 находят применение в различных отраслях:

Пищевая и фармацевтическая промышленность: использование в упаковочном оборудовании, дозаторах и смесителях, где важна гигиеничность и плавность хода.
Логистика и складская техника: конвейерные линии, сортировщики и подъемные механизмы, требующие точного контроля скорости и момента.
Оборудование для обработки материалов: станки с ЧПУ, сверлильные и фрезерные узлы, где требуется стабильное вращение при высоких нагрузках.
Автоматизированные линии: робототехнические комплексы, манипуляторы и поворотные столы, где критична соосность и минимальный люфт.
