Цилиндрический мотор-редуктор HR87

Цилиндрические соосные мотор-редукторы серии HR-87 представляют собой компактные и высокоэффективные механические приводы, разработанные для интеграции в современные промышленные системы. Ключевой особенностью данной серии является соосное расположение входного вала электродвигателя и выходного вала редуктора, что позволяет существенно экономить пространство при монтаже и упрощает конструкцию приводных линий.

Цилиндрические мотор-редукторы HR -серии сохраняют общие стандарты популярных Европейских цилиндрических мотор-редукторов, которых придерживаются производителей: NORD, SEW-EURODRIVE, MOTOVARIO, TOS-ZNOJMO, VARVEL и др. Благодаря унифицированным размерам мотор-редукторы HR могут служить заменой вышедших из строя мотор-редукторов вышеуказанных фирм.

Предварительный заказ

Габаритные и присоединительные размеры мотор-редуктора HR-87

Габаритные и присоединительные размеры:

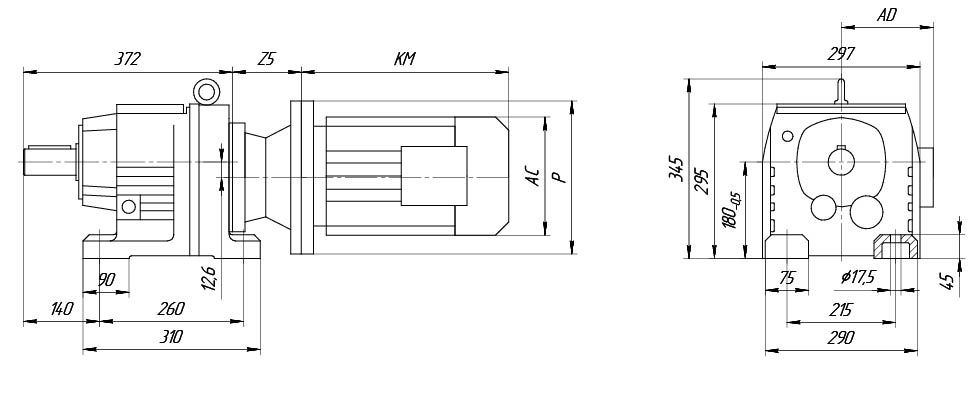

UD-R87...

UD-R87	Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4
Р, мм	200	250	300	350
Z5*, мм	60	80	90	125
KM, мм	в зависимости от смонтированного двигателя
АС, мм	в зависимости от смонтированного двигателя
AD, мм	в зависимости от смонтированного двигателя

Z5*- указанный размер ориентировочный и может отличаться от действительного.

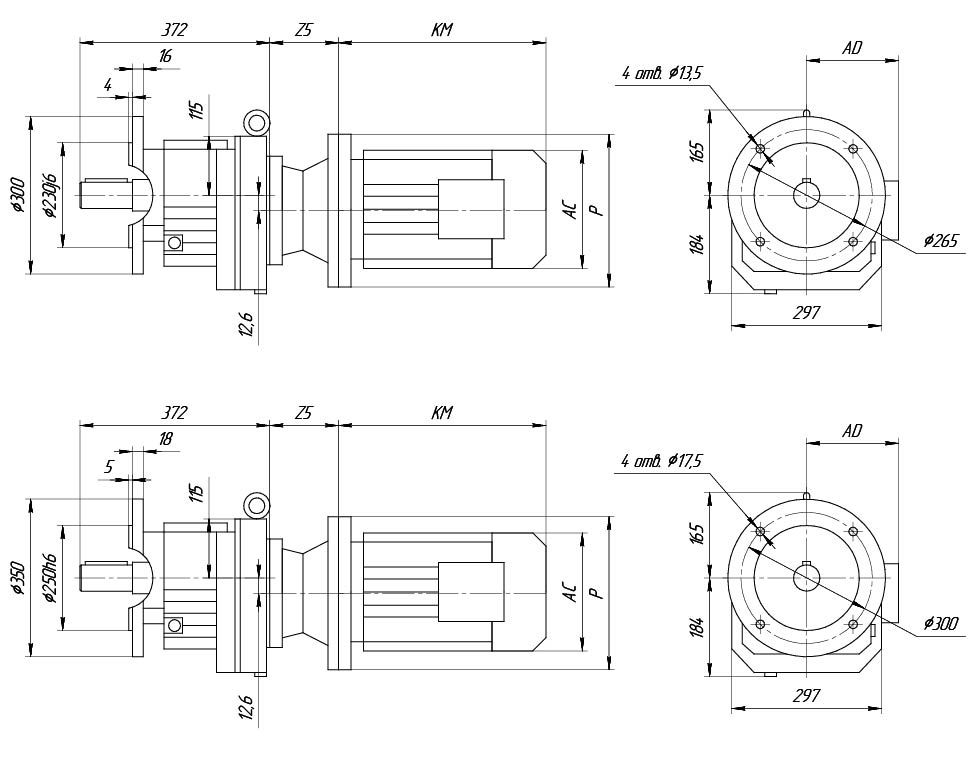

UD-R87F...

UD-R87	Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4
Р, мм	200	250	300	350
Z5*, мм	60	80	90	125
KM, мм	в зависимости от смонтированного двигателя
АС, мм	в зависимости от смонтированного двигателя
AD, мм	в зависимости от смонтированного двигателя

Z5*- указанный размер ориентировочный и может отличаться от действительного.

Выходной вал

Монтажные позиции мотор-редуктора HR-87

Пример условного обозначения мотор-редуктора HR-87

Условное обозначение:

UD-R87 условное обозначение.png

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,37,47,57,67,77,87,97,107, 137, 147, 167).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.

Вес редукторной части:55кг

Технические характеристики соосных цилиндрических мотор-редукторов HR

Таблица подбора редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	Трехступенчатые
0,25	2,6	246,54	876	20000	1,66	700
	3	216,54	769	20000	1,89
	3,1	205,71	731	20000	1,99
	3,5	181,77	646	20000	2,3
Трехступенчатые
0,37	3	216,54	1115	19300	1,31	700
	3,1	205,71	1059	19600	1,38
	3,5	181,77	936	20000	1,6
	3,4	246,54	963	20000	1,51	900
	3,9	216,54	846	20000	1,72
	4,1	205,71	804	20000	1,81
	4,7	181,77	710	20000	2,1
	5,5	155,34	607	20000	2,4
	6	142,41	556	20000	2,6
Трехступенчатые
0,55	3,4	246,54	1375	17700	1,06	900
	3,9	216,54	1208	18700	1,21
	4,1	205,71	1148	19000	1,27
	4,7	181,77	1014	19600	1,44
	5,5	155,34	867	20000	1,68
	5,7	246,54	876	20000	1,66	1400
	6,5	216,54	769	20000	1,89
	6,8	205,71	731	20000	2
	7,7	181,77	646	20000	2,3
	9	155,34	552	20000	2,6
	9,8	142,41	506	20000	2,9
	11	124,97	444	20000	3,3
	12	118,43	421	20000	3,5
	14	103,65	368	20000	4
Трехступенчатые
0,75	3,9	216,54	1602	15600	0,91	900
	4,1	205,71	1522	16300	0,96
	4,7	181,77	1345	17600	1,08
	5,5	155,34	1149	18800	1,27
	5,9	142,41	1054	19300	1,38
	5,7	246,54	1194	18600	1,22	1400
	6,5	216,54	1049	19300	1,39
	6,8	205,71	996	19600	1,46
	7,7	181,77	880	20000	1,65
	9	155,34	752	20000	1,94
	9,8	142,41	690	20000	2,1
	11	124,97	605	20000	2,4
	12	118,43	574	20000	2,5
	14	103,65	502	20000	2,9
	15	93,38	452	20000	3,2
Трехступенчатые
1,1	6,5	216,54	1527	16400	0,95	1400
	6,8	205,71	1451	17000	1
	7,7	181,77	1282	18100	1,14
	9	155,34	1096	19100	1,33
	9,8	142,41	1004	19600	1,45
	11	124,97	881	20000	1,65
	12	118,43	835	20000	1,74
	14	103,65	731	20000	1,99
	15	93,38	659	20000	2,2
	17	81,92	578	20000	2,5
	19	72,57	510	20000	2,9
	22	63,68	448	20000	3,3
	23	60,35	424	20000	3,4
	27	52,82	372	20000	3,9
Трехступенчатые
1,5	7,7	181,77	1748	11400	0,83	1400
	9	155,34	1494	16700	0,98
	9,8	142,41	1370	17600	1,06
	11	124,97	1202	18600	1,21
	12	118,43	1139	19000	1,28
	14	103,65	997	19600	1,46
	15	93,38	898	20000	1,62
	17	81,92	788	20000	1,85
	19	72,57	696	20000	2,1
	22	63,68	611	20000	2,4
	23	60,35	579	20000	2,5
	27	52,82	507	20000	2,9
	29	47,58	456	20000	3,2
	34	41,74	400	20000	3,6
	38	36,84	353	19600	4,1
Двухступенчатые
2,2	41	34,4	478	18800	3	1400
	45	31,4	434	18300	3,4
	50	27,8	387	17700	3,8
	60	23,4	325	16800	4,5
	65	2151	299	16400	4,7
Трехступенчатые
2,2	11	124,97	1738	10100	0,84	1400
	12	118,43	1647	15200	0,88
	14	103,65	1442	17000	1,01
	15	93,38	1299	17900	1,12
	17	81,92	1139	1890	1,28
	19	72,57	1007	19500	1,45
	22	63,68	883	20000	1,65
	23	60,35	837	20000	1,74
	27	52,82	733	20000	1,99
	29	47,58	660	20000	2,2
	34	41,74	579	19900	2,5
	38	36,84	511	19200	2,9
	43	32,66	453	18500	3,2
Двухступенчатые
3	41	34,4	651	18400	2,2	1400
	45	31,4	592	17900	2,5
	50	27,8	528	17400	2,8
	60	23,4	444	16500	3,3
	65	21,51	408	16100	3,5
	73	19,1	362	15600	3,6
	82	17,08	324	15100	4
	91	15,35	291	14600	4,3
Трехступенчатые
3	15	93,38	1771	13630	0,82	1400
	17	81,92	1554	16000	0,94
	19	72,57	1373	17400	1,06
	22	63,68	1204	18400	1,21
	23	60,35	1141	18800	1,28
	27	52,82	999	19500	1,46
	29	47,58	900	19900	1,62
	34	41,74	790	19400	1,85
	38	36,84	697	18700	2,1
	43	32,66	618	18100	2,4
	50	27,88	527	17400	2,8
Двухступенчатые
4	41	34,4	856	17600	1,7	1400
	45	31,4	779	17400	1,87
	50	27,8	694	16800	2,1
	60	23,4	584	16100	2,5
	65	2151	536	15700	2,7
	73	19,1	476	15200	3,1
	82	17,08	426	14700	3,1
	91	15,35	383	14300	3,3
	105	13,33	332	13700	3,6
	117	11,93	297	13300	3,9
Трехступенчатые
4	22	63,68	1583	13300	0,92	1500
	23	60,35	1501	13900	0,97
	27	52,82	1313	15200	1,11
	29	47,58	1183	16000	1,23
	34	41,74	1038	16800	1,4
	38	36,84	916	17400	1,59
	43	32,66	812	17500	1,79
	50	27,88	693	16800	2,1
Двухступенчатые
5,5	60	23,4	802	15500	1,82	1400
	65	21,51	738	15200	2
	73	19,1	655	14700	2,1
	82	17,08	586	14300	2,2
	91	15,35	526	13900	2,4
	105	13,33	457	13400	2,6
	117	11,93	409	13000	2,8
	141	9,9	339	12300	3,3
	153	9,14	317	12200	3,6
	170	8,22	285	11800	3,8
	196	7,13	248	11300	4,1
Трехступенчатые
5,5	29	47,58	1627	15400	0,9	1400
	34	41,74	1427	17000	1,02
	38	36,84	1259	17200	1,16
	43	32,66	1117	16700	1,3
	50	27,88	954	16100	1,53
Двухступенчатые
7,5	50	27,8	1284	15200	1,13	1400
	60	23,4	1079	14700	1,35
	65	21,51	992	14500	1,42
	73	19,1	881	14100	1,54
	82	17,08	788	13700	1,66
	91	15,35	708	12500	1,78
	105	13,33	615	12900	1,96
	117	11,93	550	12600	2,1
	141	9,9	457	12000	2,4
	153	9,14	427	11900	2,7
	170	8,22	384	11600	2,8
	196	7,13	333	11100	3
	218	6,39	298	10800	3,2
	254	5,3	247	10200	3,5
Трехступенчатые
7,5	38	36,84	1694	11500	0,86	1400
	43	32,66	1502	15700	0,97
	50	27,88	1282	15200	1,1
Двухступенчатые
11	65	21,51	1455	13200	0,97	1400
	73	19,1	1292	13000	1,05
	82	17,08	1155	12800	1,13
	91	15,35	1038	12500	1,21
	105	13,33	902	12200	1,33
	117	11,93	807	11900	1,43
	141	9,9	670	11400	1,66
	153	9,14	626	11500	1,82
	170	8,22	563	11200	1,94
	196	7,13	488	10800	2,1
	218	6,39	438	10400	2,2
	254	5,3	363	9910	2,4
Двухступенчатые
15	82	17,08	1575	11600	1,13	1400
	91	15,35	1416	11500	0,89
	105	13,33	1229	11300	0,98
	117	11,93	1100	11100	1,05
	141	9,9	913	10700	1,21
	153	9,14	853	11000	1,33
	170	8,22	767	10700	1,42
	196	7,13	666	10300	1,51
	218	6,39	597	10100	1,61
	254	5,3	494	9600	1,73
Двухступенчатые
18,5	105	13,33	1516	10600	0,8	1400
	117	11,93	1357	10400	0,85
	141	9,9	1126	10200	0,98
	153	9,14	1052	10600	1,08
	170	8,22	946	10300	1,15
	196	7,13	821	10000	1,22
	218	6,39	736	9770	1,3
	254	5,3	610	9350	1,4
Двухступенчатые
22	141	9,9	1339	9640	0,83	1400
	153	9,14	1251	10100	0,91
	170	8,22	1125	9960	0,97
	196	7,13	977	9700	1,03
	218	6,39	875	9490	1,1
	254	5,3	725	9110	1,18

Конструктивные особенности и характеристики

В основе конструкции HR-87 лежит планетарная или параллельная цилиндрическая ступень (в зависимости от конкретной модификации производителя), обеспечивающая высокую несущую способность и плавность передачи крутящего момента. Основные технические параметры серии включают:

Диапазон передаточных чисел: Обычно варьируется от 3.85 до 100.4 (и выше в ступенчатых версиях), что позволяет точно подбирать скорость вращения под конкретную задачу.
Номинальный крутящий момент: От 100 Нм до нескольких тысяч Нм (в зависимости от мощности двигателя и коэффициента использования).
КПД: Высокий коэффициент полезного действия, достигающий 95–97% на первой ступени, что снижает энергопотребление и нагрев механизма.
Материалы: Шестерни изготавливаются из легированной стали с последующей цементацией и закалкой, что гарантирует износостойкость и долгий срок службы даже при высоких нагрузках.
Корпус: Литой алюминиевый или чугунный корпус обеспечивает жесткость конструкции и эффективное теплоотведение.

Области применения

Благодаря своей универсальности и надежности, мотор-редукторы HR-87 находят широкое применение в различных отраслях промышленности:

Логистика и складская техника: Конвейерные линии, сортировочные системы, подъемники и погрузочное оборудование. Соосность позволяет легко интегрировать редуктор непосредственно в приводной вал конвейера.
Пищевая и фармацевтическая промышленность: Благодаря возможности использования нержавеющих комплектующих и легкости очистки, эти редукторы подходят для условий, требующих высокой санитарной безопасности.
Текстильная и упаковочная промышленность: Точное управление скоростью вращения необходимо для работы швейных машин, станков для упаковки и формовки материалов.
Сельское хозяйство: Приводы для сепараторов, смесителей кормов и других агрегатов, работающих в условиях повышенной запыленности и вибраций.

Преимущества использования

Главное преимущество серии HR-87 — это сочетание компактности и мощности. Соосная конструкция устраняет необходимость в дополнительных муфтах и выравнивающих приспособлениях, снижая риск ошибок при монтаже и вибрации в системе. Модульность позволяет легко заменять электродвигатели без демонтажа самого редуктора, что упрощает техническое обслуживание.

Таким образом, цилиндрические соосные мотор-редукторы HR-87 являются оптимальным выбором для инженеров, стремящихся повысить надежность приводных систем, сократить габариты оборудования и минимизировать эксплуатационные расходы.
