Редуктор цилиндрический Ц2У-250
Основная сфера применения редукторов данной серии — промышленные механизмы с непрерывным или продолжительным режимом работы. Они широко используются в металлургии, горнодобывающей промышленности, строительстве и энергетике. Ц2У-250 эффективно работает в качестве понижающего редуктора в конвейерных линиях, элеваторах, шахтных подъемниках, смесителях и другом оборудовании, где требуется надежное снижение частоты вращения и увеличение крутящего момента.

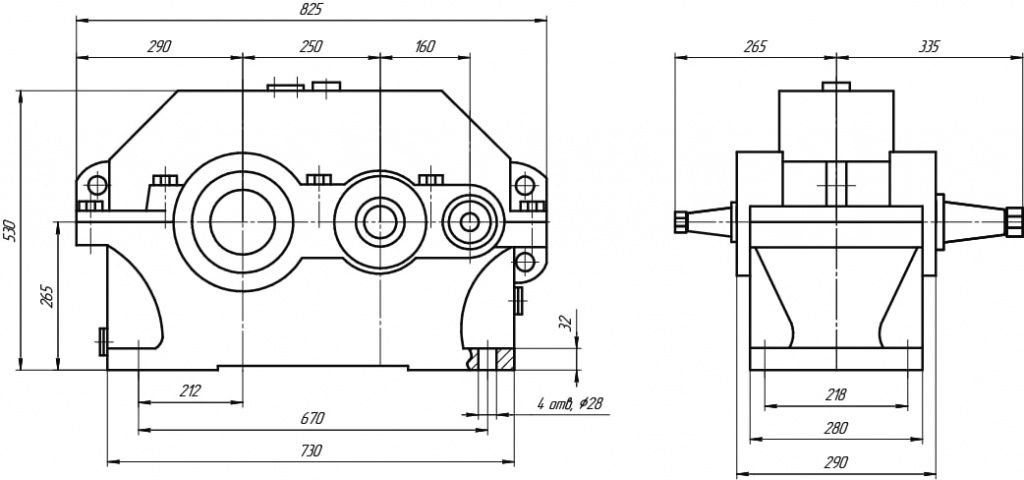

Габаритные и присоединительные размеры редуктора Ц2У-250

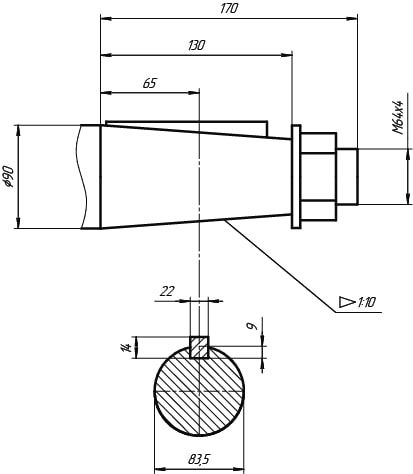

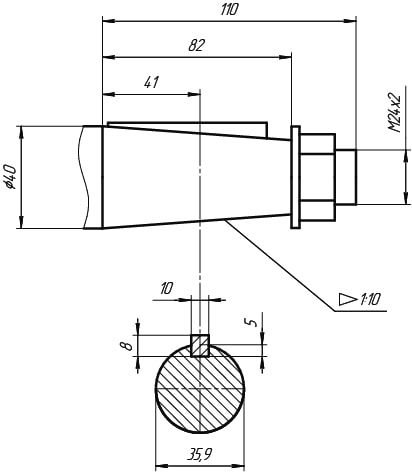

Входной конический вал Выходной конический вал

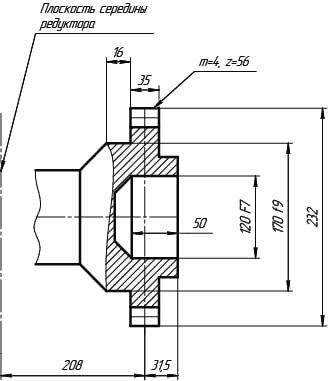

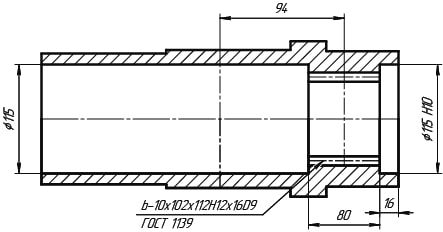

выходной вал в виде зубчатой полумуфты Полый выходной вал
Технические характеристики редуктора Ц2У-250
| Параметры | Типоразмер 1Ц2У | ||||||
| 1Ц2У 250 | |||||||
| Номинальные передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||||||
| Ном. крутящий момент на вых. валу при длительной работе с постоянной нагрузкой, Нм |
непрерывный (Н) ПВ=100% | 5000 | |||||
| Номинальный крутящий момент на вых. валу при работе редуктора в повторно-кратковременных режимах, Нм |
тяжелый (Т) ПВ=40% | 6300 | |||||
| средний (С) ПВ=25% | 8000 | ||||||
| легкий (Л) ПВ=15% |
10000 | ||||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н |
входного | непрерывный (Н) ПВ=100% | 3150 | ||||
| тяжелый (Т) ПВ=40% | 3550 | ||||||
| средний (С) ПВ=25% | 4000 | ||||||
| легкий (Л) ПВ=15% |
4500 | ||||||
| выходного | непрерывный(Н) ПВ=100% | 18000 | |||||
| тяжелый (Т) ПВ=40% | 20000 | ||||||
| средний (С) ПВ=25% | 22400 | ||||||
| легкий (Л) ПВ=15% |
25000 | ||||||
| КПД, не менее | 0,97 | ||||||
| Масса, кг | с чугунным корпусом | 310 | |||||
| с алюминиевым корпусом | - | ||||||

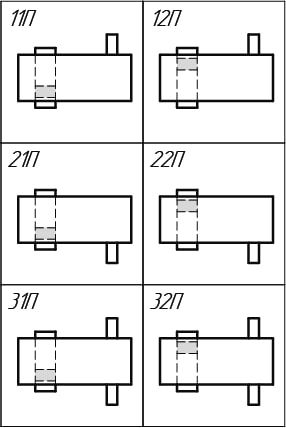

Варианты сборки редукторов Ц2У-250
Пример условного обозначения редуктора Ц2У-250
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Ц - цилиндрический выходной вал.
Ключевые характеристики цилиндрического редуктора Ц2У-250 варьируются в зависимости от конкретного завода-изготовителя и года выпуска, однако базовые параметры обычно следующие:
- Передаточное число: Обычно находится в диапазоне от 3,15 до 8,0, что позволяет гибко настраивать выходные скорости под задачи механизма.
- Номинальный крутящий момент на выходном валу: Может достигать значений от 2500 Н·м до 6300 Н·м (для более крупных модификаций серии), обеспечивая работу с тяжелыми нагрузками.
- КПД: Одноступенчатый цилиндрический редуктор отличается высоким коэффициентом полезного действия, который составляет около 0,96–0,98 на одну ступень.
- Материал зубчатых колес: Чаще всего используется легированная сталь (например, 40Х, 20ХНМА) с последующей закалкой зубьев для повышения износостойкости и долговечности.
Конструктивно редуктор Ц2У-250 состоит из литого корпуса, изготовленного из серого чугуна, который обеспечивает жесткость и хорошее демпфирование вибраций. Внутри корпуса размещены цилиндрические прямозубые или косозубые колеса (чаще всего прямозубые для одноступенчатых моделей), валы опорные и опорно-подвесные, а также уплотнения для предотвращения утечки смазки. Смазка осуществляется погружением шестерни в масляную ванну с последующим разбрызгиванием масла на другие детали. В корпус может быть встроена система охлаждения или предусмотрены отверстия для установки вентилятора, если требуется отвод значительного количества тепла при интенсивной эксплуатации.
