Цилиндрический редуктор РЦД-250
Цилиндрические редукторы РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

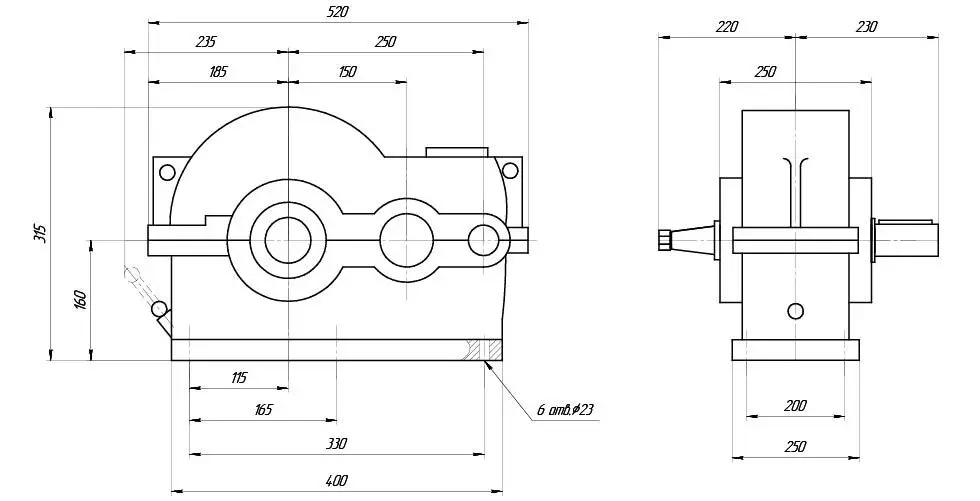

Габаритные и присоединительные размеры редуктора РЦД-250
Входной вал Выходной вал
Технические характеристики цилиндрических редукторов РЦД-250
| Типоразмер редуктора | РЦД-250 | ||||||||
| Номинальное передаточное отношение | 10 | 16 | 20 | 25 | 31,5 | 40 | |||
| Номинальный крутящий момент на тихоходном валу, Т, Нxм | режим работы | Средний (С), ПВ 25% | 768 | 760 | 840 | 895 | 858 | 844 | |
| Тяжелый (Т), ПВ 40% | 568 | 540 | 592 | 645 | 600 | 653 | |||
| Непрерывный (Н), ПВ 100% | 505 | 480 | 457 | 430 | |||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | ||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части быстроходного вала Fб, Н | 1000 | ||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части тихоходного вала Fт, Н | 6400 | ||||||||
| Масса, кг | 87 | ||||||||
| Ориентировочный объем масла, л. | 2,3 | ||||||||
Варианты сборки редукторов РЦД-250
Пример условного обозначения редуктора РЦД-250
Условное обозначение
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.
Ключевые характеристики РЦД-250, которые стоит знать:
- Тип передачи: Цилиндрическая. Это означает, что в редукторе используются цилиндрические зубчатые колеса. Этот тип передачи отличается высокой надежностью, КПД и способностью передавать большие нагрузки.
- Количество ступеней: Двухступенчатый. Как уже упоминалось, это обеспечивает более значительное снижение скорости и увеличение крутящего момента по сравнению с одноступенчатыми редукторами.
- Межосевое расстояние: 250 мм. Это одна из основных конструктивных особенностей, определяющая габариты редуктора и его возможности. Межосевое расстояние напрямую влияет на размеры зубчатых колес и, соответственно, на передаваемое усилие.
- Передаточное число: РЦД-250 может иметь различные передаточные числа, которые определяют, во сколько раз снижается скорость вращения. Типичные значения могут варьироваться, например, от 8 до 40 и выше. Выбор конкретного передаточного числа зависит от требований вашего оборудования.
- Номинальный крутящий момент на выходном валу: Это один из самых важных показателей, определяющий, какую нагрузку может выдержать редуктор. Для РЦД-250 этот показатель может быть достаточно высоким, что делает его подходящим для серьезных промышленных задач.
- Номинальная частота вращения входного вала: Обычно составляет 1500 об/мин, что соответствует стандартной частоте вращения электродвигателей.
- КПД (Коэффициент полезного действия): Цилиндрические редукторы, как правило, обладают высоким КПД, что означает минимальные потери энергии при преобразовании. Для РЦД-250 этот показатель может достигать 95-98%.
- Тип смазки: Обычно используется жидкая смазка (масло), которая обеспечивает охлаждение и снижение трения между зубчатыми колесами.
- Условия эксплуатации: РЦД-250 предназначен для работы в умеренном климате, при определенных температурных диапазонах и в условиях отсутствия агрессивных сред.
Преимущества использования РЦД-250:
- Надежность и долговечность: Благодаря прочной конструкции и качественным материалам, редукторы РЦД-250 служат долгие годы без сбоев.
- Высокий КПД: Минимизация потерь энергии позволяет снизить энергопотребление вашего оборудования.
- Широкий диапазон передаточных чисел: Позволяет подобрать оптимальное решение для различных задач.
- Простота обслуживания: Регулярная замена масла и контроль состояния – основные процедуры обслуживания.
- Универсальность применения: Подходит для множества отраслей, от машиностроения до пищевой промышленности.
