Цилиндрический редуктор РЦД-350
Цилиндрические редукторы РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

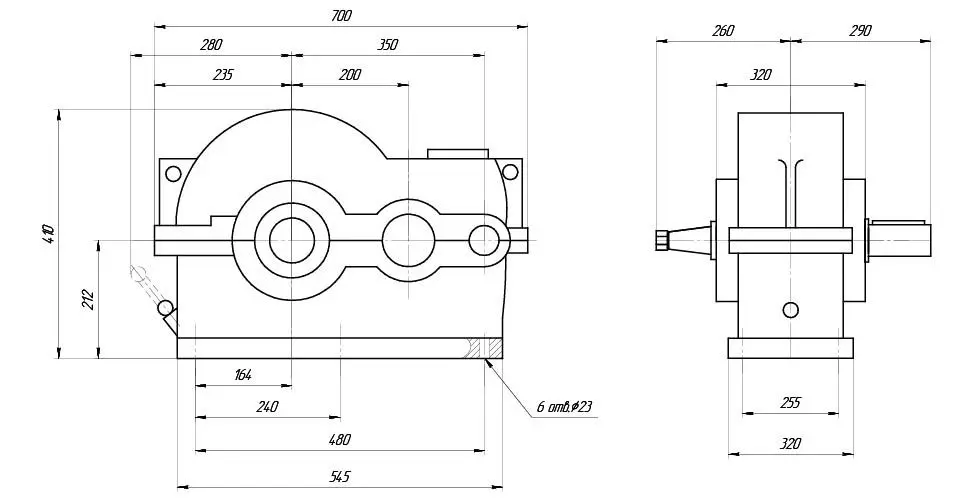

Габаритные и присоединительные размеры редуктора РЦД-350
Входной вал Выходной вал
Выходной вал в виде зубчатой муфты
Технические характеристики цилиндрических редукторов РЦД-350
| Типоразмер редуктора | РЦД-350 | |||||||
| Номинальное передаточное отношение | 10 | 16 | 20 | 25 | 31,5 | 40 | ||
| Номинальный крутящий момент на тихоходном валу, Т, Нxм | режим работы | Средний (С), ПВ 25% | 1900 | 2340 | 2230 | 2120 | 2000 | |
| Тяжелый (Т), ПВ 40% | 1350 | 1530 | 1560 | 1640 | 1620 | |||
| Непрерывный (Н), ПВ 100% | 1200 | 1140 | 1080 | 1020 | ||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части быстроходного вала Fб, Н | 1800 | |||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части тихоходного вала Fт, Н | 10000 | |||||||
| Масса, кг | 175 | |||||||
| Ориентировочный объем масла, л. | 5,5 | |||||||
Варианты сборки редукторов РЦД-350
Пример условного обозначения редуктора РЦД-350
Условное обозначение
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.
С редукторами РЦД покупают Редукторы РМ-250, РМ-350, РМ-400, РМ-500
Мы поставляем цилиндрические редукторы РЦД, червячные редукторы и другую продукцию во все регионы Российской Федерации: Москва, Санкт-Петербург, Ростов-на-Дону, Нижний Новгород, Нижний Тагил, Белгород, Ставрополь, Краснодар, Уфа, Екатеритбург, Калуга, Камышин, Урюпинск, Волгоград, Омск, Орск, Киров, Кирово-Чепецк, Улан-Уде, Тула, Тверь, Иваново, Новороссийск, Сочи, Адлер, Иркутск, Томск, Владивосток, Хабаровск, Вологда, Пенза, Самара, Волгоград, Волжский, Тамбов, Липецк, Норильск, Новосибирск и многие другие. Отправка идет Транспортными компаниями. Доставка до терминалов в Воронеже бесплатно.
Редукторы РЦД-250, РЦД-350, РЦД-400: особенности, применение и технические характеристики
Редукторы серии РЦД (редукторы цилиндрические двухступенчатые) широко применяются в различных отраслях промышленности для передачи и преобразования крутящего момента с целью изменения скорости вращения валов. В данной статье рассмотрим основные характеристики и особенности редукторов моделей РЦД-250, РЦД-350 и РЦД-400.
Общие сведения о редукторах серии РЦД
Редукторы РЦД представляют собой двухступенчатые цилиндрические редукторы с параллельными валами. Они предназначены для работы в приводах различных механизмов, где требуется снижение частоты вращения и увеличение крутящего момента. Конструкция редукторов обеспечивает высокую надежность, долговечность и удобство в обслуживании.
Основные преимущества редукторов серии РЦД:
- Высокий КПД (коэффициент полезного действия)
- Компактные размеры и относительно небольшой вес
- Возможность работы в различных климатических условиях
- Универсальность применения
Технические характеристики редукторов РЦД-250, РЦД-350, РЦД-400
| Параметр | РЦД-250 | РЦД-350 | РЦД-400 |
|---|---|---|---|
| Номинальная мощность, кВт | 55-75 | 90-110 | 132-160 |
| Передаточное число | 10-40 | 10-40 | 10-40 |
| Максимальный крутящий момент, Н·м | 2500-3500 | 3500-5000 | 5000-7000 |
| Частота вращения входного вала, об/мин | 1000-1500 | 1000-1500 | 1000-1500 |
| Масса, кг | 400-600 | 600-900 | 900-1300 |
| Тип смазки | Масляная ванна | Масляная ванна | Масляная ванна |
Примечание: Значения могут варьироваться в зависимости от конкретной модификации и производителя.
