Цилиндрический редуктор РЦД-400
Цилиндрические редукторы РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

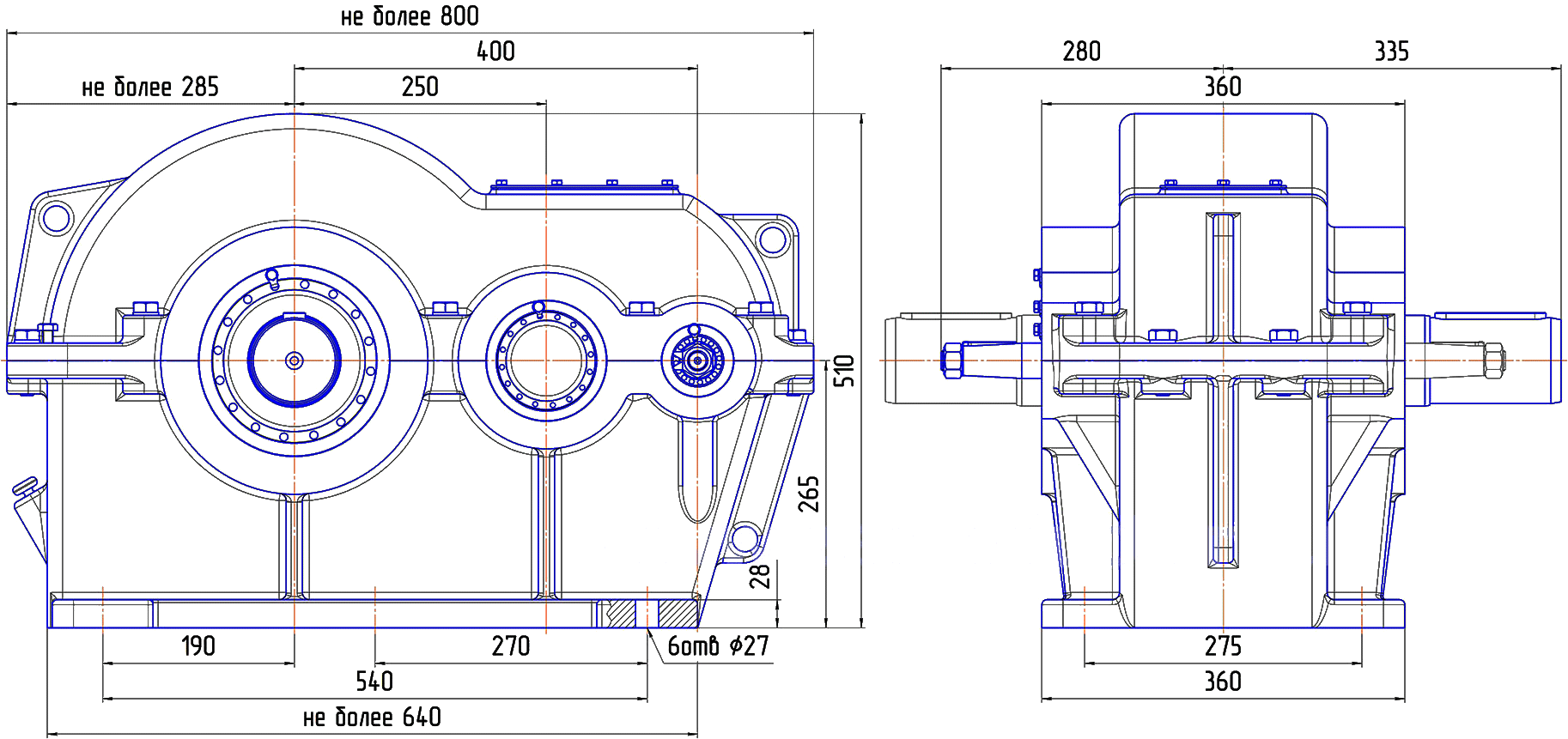

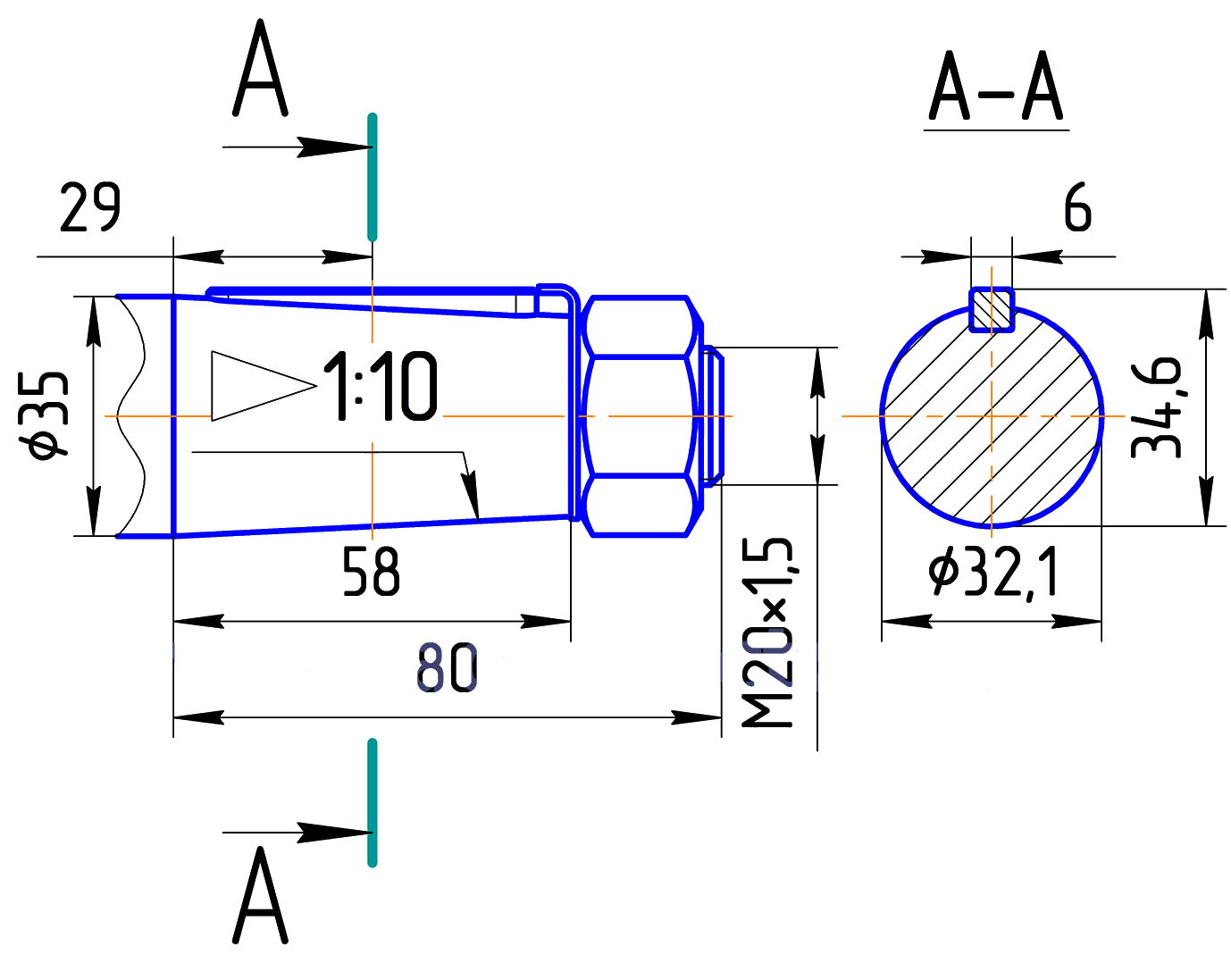

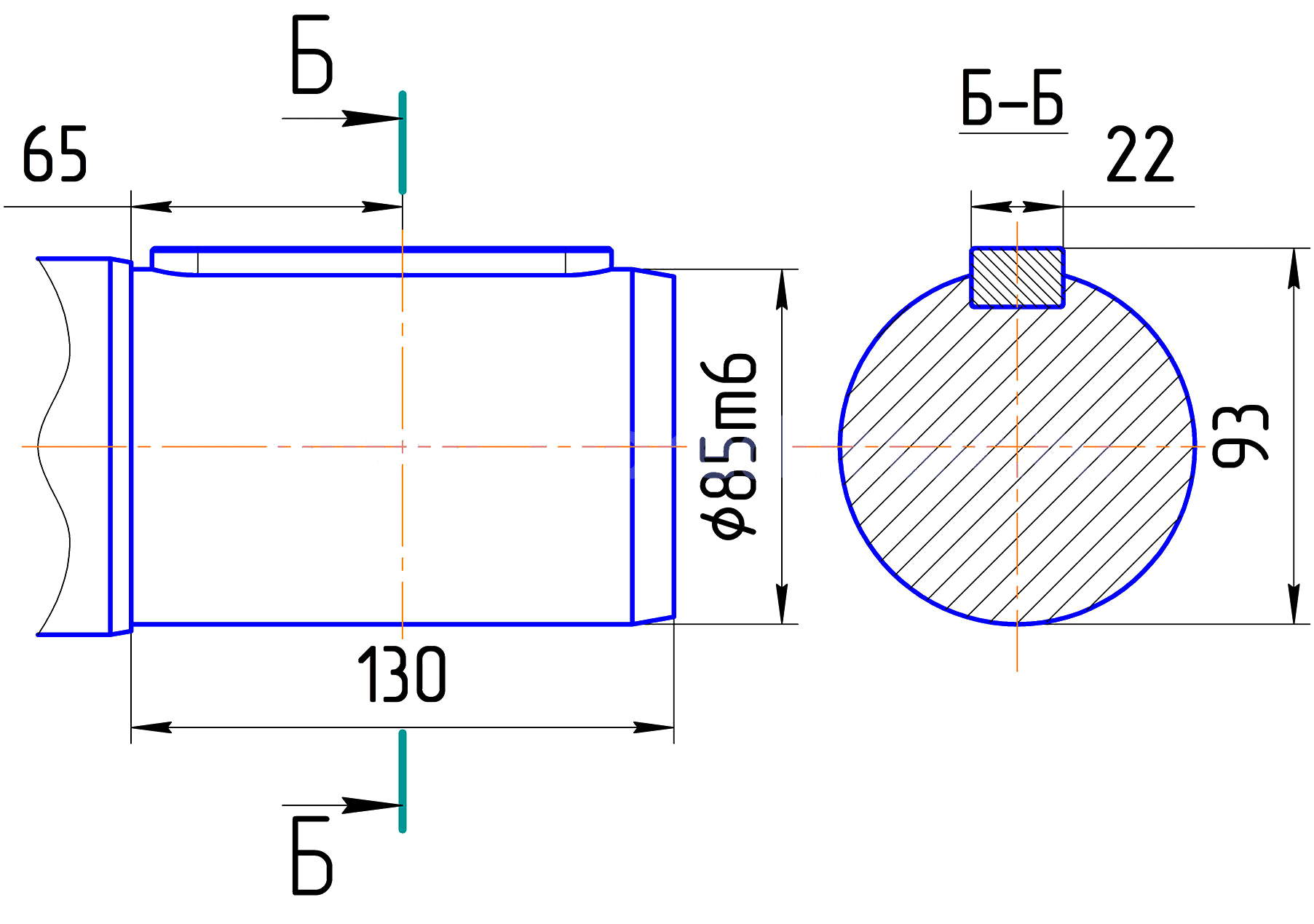

Габаритные и присоединительные размеры редуктора РЦД-400
Технические характеристики редуктора, РЦД-400
| Типоразмер редуктора | РЦД-400 | ||||||||
| Номинальное передаточное отношение | 10 | 16 | 20 | 25 | 31,5 | 40 | |||
| Номинальный крутящий момент на тихоходном валу, Т, Нxм | режим работы | Средний (С), ПВ 25% | 2580 | 2550 | 2820 | 3050 | 2890 | 3100 | |
| Тяжелый (Т), ПВ 40% | 2300 | 2020 | 2160 | 2020 | 2200 | ||||
| Непрерывный (Н), ПВ 100% | 2300 | 2020 | 2160 | 2110 | 2000 | 1990 | |||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | ||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части быстроходного вала Fб, Н | 2000 | ||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части тихоходного вала Fт, Н | 13800 | ||||||||
| Масса, кг | 287 | ||||||||
| Ориентировочный объем масла, л. | 8,4 | ||||||||

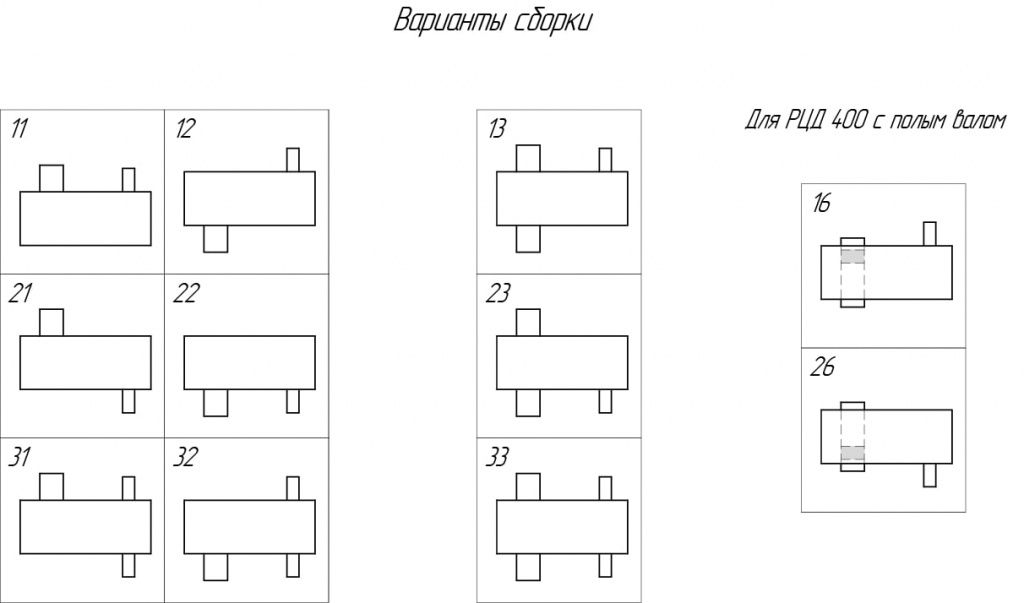

Варианты сборки редукторов РЦД-400
Пример условного обозначения редуктора РЦД-400
Условное обозначение
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.
С редукторами РЦД покупают Редукторы РМ-250, РМ-350, РМ-400, РМ-500
Основой конструкции РЦД-400 является литой корпус из серого чугуна, обеспечивающий жесткость и гашение вибраций. Внутри корпуса расположены две пары шестерен, что позволяет достичь значительного передаточного числа за один каскад. Зубчатые колеса изготовлены из легированных сталей с последующей закалкой зубьев, что гарантирует высокую износостойкость даже при пусковых перегрузках.
Смазка шестерен обычно осуществляется погружением колес в масляную ванну, что обеспечивает равномерное распределение смазки и эффективное охлаждение узлов. В стандартную комплектацию входят манометры для контроля давления масла, маслоуказательные пробки и сливные отверстия, что упрощает эксплуатацию и техническое обслуживание.
Основные технические характеристики
Характеристики могут незначительно варьироваться в зависимости от конкретного завода-производителя (например, ОАО «Завод тяжелого машиностроения» или аналоги), но общие параметры для серии РЦД-400 выглядят следующим образом:
- Номинальный крутящий момент на выходном валу: 4000 Н·м (для базовой версии) до 6300 Н·м для усиленных модификаций.
- Передаточное число: Диапазон от 12,5 до 45, в зависимости от подбираемой пары шестерен.
- КПД: Не менее 96–97% на одну ступень (общий КПД двухступенчатого редуктора составляет около 92–94%).
- Масса: В зависимости от исполнения, вес варьируется от 300 до 600 кг.
- Допустимая скорость вращения входного вала: До 1500 об/мин (при работе с электродвигателями стандартной синхронной скоростью).
- Температурный режим: Рабочая температура масла не должна превышать 85–90°C.
Сферы применения
Благодаря своей мощности и универсальности, цилиндрические редукторы серии РЦД находят применение в различных отраслях промышленности:
- Горнодобывающая промышленность: Приводы дробилок, грохотов, конвейерных лент и подъемных механизмов.
- Цементная и строительная индустрия: Приводы мешалок, смесителей, башенных кранов и транспортеров сырья.
- Металлургия: Приводы прокатных станов, печей и систем транспортировки металла.
- Энергетика и химическая промышленность: Приводы насосов, вентиляторов, компрессоров и смесительных установок.
- Машиностроение: В качестве основного или вспомогательного привода в станках и автоматических линиях.
Преимущества и обслуживание
Главным преимуществом РЦД-400 является его ремонтопригодность. При необходимости замены подшипников или шестерен доступ к внутренним узлам осуществляется через крышки корпуса, которые легко снимаются. Регулярное обслуживание сводится к контролю уровня масла, замене смазки (рекомендуется каждые 6 месяцев интенсивной эксплуатации) и контролю температуры нагрева корпуса.
Для обеспечения длительного срока службы важно соблюдать правила монтажа: редуктор должен быть установлен на ровной площадке с использованием выравнивающих прокладок, а соединения с приводным и рабочим механизмами должны выполняться через муфты, компенсирующие возможные угловые и радиальные биения валов.
