Цилиндрический редуктор РМ-1000
Назначение цилиндрического редуктора РМ-1000
Двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения РМ-1000 предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:
- умеренный климат (исполнение У)
- сухой и влажный тропический климат (исполнение Т)
Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8...50.

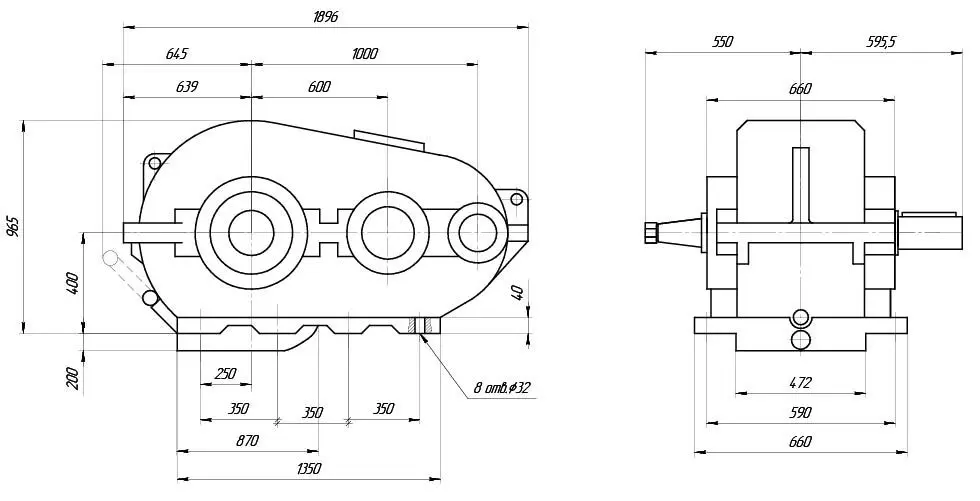

Габаритные и присоединительные размеры редуктора РМ-1000
Входной вал Выходной вал
Выходной вал в виде зубчатой муфты
Технические характеристики редуктора РМ-1000
| Передаточное число | Номинальное | 8 | 10 | 12,5 | 16 | 20 | 22,4 | 31,5 | 40 | 50 |
| Частота вращения, об/мин | Режим работы | Допускаемый крутящий момент на выходном валу редуктора, Нм | ||||||||
| 600 | Особо легкий | 55696 | 60978 | 73464 | 82762 | 96249 | 98487 | 100317 | 99784 | 102862 |
| ПВ-15% | 46522 | 50266 | 54343 | 56428 | 60360 | 61694 | 60692 | 58207 | 58005 | |
| ПВ-25% | 40625 | 43674 | 47299 | 49657 | 52529 | 53518 | 53168 | 50532 | 50271 | |
| ПВ-40% | 34073 | 37081 | 40254 | 42133 | 44699 | 45341 | 44641 | 42856 | 43310 | |
| ПВ-100% | 16905 | 18623 | 18517 | 18559 | 17292 | 17468 | 17555 | 16631 | 17401 | |
| 750 | Особо легкий | - | 56034 | 67627 | 76241 | 92660 | 96629 | 100317 | 99272 | 100851 |
| ПВ-15% | - | 46146 | 49110 | 51162 | 58728 | 58275 | 57783 | 57312 | 58159 | |
| ПВ-25% | - | 40213 | 41864 | 44139 | 51159 | 50842 | 49757 | 50148 | 50735 | |
| ПВ-40% | - | 34280 | 35424 | 37719 | 43329 | 43111 | 42133 | 42472 | 42691 | |
| ПВ-100% | - | 17008 | 16907 | 18458 | 17227 | 17393 | 17455 | 16119 | 16149 | |
| 1000 | Особо легкий | - | - | - | 67714 | 83199 | 90311 | 94800 | 95946 | 97448 |
| ПВ-15% | - | - | - | 43638 | 49919 | 52403 | 51162 | 56032 | 54292 | |
| ПВ-25% | - | - | - | 37619 | 43068 | 45713 | 44541 | 48741 | 48260 | |
| ПВ-40% | - | - | - | 32352 | 36803 | 38577 | 37920 | 41449 | 40835 | |
| ПВ-100% | - | - | - | 17004 | 17423 | 17393 | 17455 | 15927 | 16009 | |
| 1250 | Особо легкий | - | - | - | - | - | 80277 | 92693 | 92108 | 94664 |
| ПВ-15% | - | - | - | - | - | 45490 | 45745 | 52195 | 51972 | |
| ПВ-25% | - | - | - | - | - | 39246 | 39485 | 46054 | 44548 | |
| ПВ-40% | - | - | - | - | - | 33716 | 33466 | 38992 | 37865 | |
| ПВ-100% | - | - | - | - | - | 17482 | 17335 | 15965 | 15963 | |
| 1500 | Особо легкий | - | - | - | - | - | - | 89282 | 89550 | 92808 |
| ПВ-15% | - | - | - | - | - | - | 40528 | 48101 | 46713 | |
| ПВ-25% | - | - | - | - | - | - | 35312 | 41705 | 40835 | |
| ПВ-40% | - | - | - | - | - | - | 29894 | 35308 | 34648 | |
| ПВ-100% | - | - | - | - | - | - | 17455 | 15863 | 15932 | |
Масса 2125 кг
Варианты сборки редукторов РМ-1000
Пример условного обозначения редуктора РМ-1000
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
Указания мер безопасности
В процессе эксплуатации и обслуживания цилиндрического редуктора РМ-1000 необходимо:
- заливать и сливать масло, а также проверять уровень масла только при полной остановке редуктора
- защитить концы валов и соединительные муфты предохранительными кожухами
- снять действие консольных нагрузок на концы валов и отсоединить муфты при разборке редуктора
- производить включение редуктора только после его закрепления
- соблюдать правила по технике безопасности для такелажных, слесарных и сварочных работ при ремонтных работах
Подготовка редуктора РМ-1000 к работе
- Установить редуктор при монтаже на жесткую опору только в горизонтальном положении основанием вниз, надежно закрепить болтами, класс прочности материала 5.8. по ГОСТ 1739.4-87, предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
- Удалить перед установкой редуктора упаковочный материал с выходных валов, очистить поверхность от консервации с помощью ветоши, увлажненной бензином, керосином, или другими растворителями.
- Залить в редуктор перед началом эксплуатации требуемый сорт масла через отверстие в крышке редуктора при открытом контрольном отверстии. Смазку подавать до тех пор, пока масло не выступит из контрольного отверстия.
- Заменить масло с целью удаления металлической мелкой стружки от приработки зубчатых передач рекомендуется после работы редуктора в течение 1-2 смен.
- Проверить перед пуском регулировку подшипников, провернуть редуктор вхолостую, подтянуть до отказа все его болтовые соединения.
-
- нагрузка постоянная и переменная, одного направления и реверсивная
- работа длительная или с периодическими остановками, вращение валов в любую сторону
- частота вращения входного вала не должна превышать 1500 об/мин
- температура окружающей среды от -40°С до +50°С
- повышенная запыленность, неагрессивная и невзрывоопасная среда
Конструктивные особенности редуктора РМ-1000:
- двухступенчатая цилиндрическая передача с прямыми и косозубыми колесами
- выполнен с лапами для крепления
- предусмотрена картерная непроточная и струйная проточная системы смазки
- имеются элементы для присоединения к струйной системе смазки
Мы поставляем цилиндрические горизонтальные редукторы РМ-1000, другие цилиндрические редукторы и промышленное оборудование по Воронежу и РФ
