Цилиндрический редуктор РМ-250
Назначение цилиндрического редуктора РМ-250
Двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения РМ-250 предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:
- умеренный климат (исполнение У)
- сухой и влажный тропический климат (исполнение Т)
Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8...50.

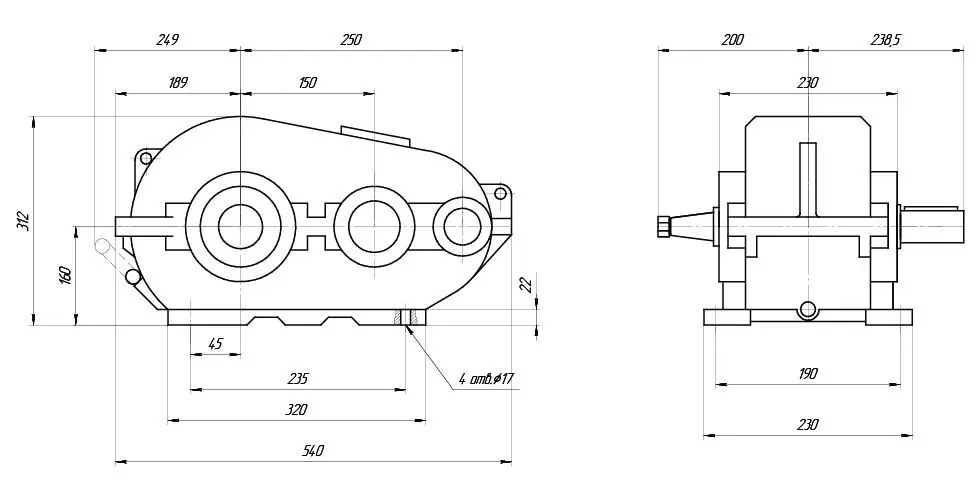

Габаритные и присоединительные размеры редуктора РМ-250
Входной вал Выходной вал
Выходной вал в виде зубчатой муфты
Технические характеристики редуктора РМ-250
| Передаточное число | Номинальное | 8 | 10 | 12,5 | 16 | 20 | 22,4 | 31,5 | 40 | 50 |
| Частота вращения, об/мин | Режим работы | Допускаемый крутящий момент на выходном валу редуктора, Нм | ||||||||
| 600 | Особо легкий | 1389 | 1549 | 1650 | 1655 | 1729 | 1747 | 1756 | 1791 | 1779 |
| ПВ-15% | 734 | 791 | 865 | 903 | 946 | 929 | 903 | 895 | 928 | |
| ПВ-25% | 642 | 692 | 745 | 777 | 816 | 818 | 802 | 768 | 773 | |
| ПВ-40% | 550 | 593 | 624 | 652 | 685 | 706 | 702 | 640 | 657 | |
| ПВ-100% | 288 | 297 | 302 | 301 | 277 | 279 | 276 | 256 | 271 | |
| 750 | Особо легкий | 1323 | 1492 | 1610 | 1628 | 1723 | 1693 | 1724 | 1792 | 1795 |
| ПВ-15% | 651 | 726 | 741 | 804 | 940 | 921 | 882 | 870 | 928 | |
| ПВ-25% | 567 | 634 | 644 | 704 | 809 | 802 | 762 | 768 | 805 | |
| ПВ-40% | 473 | 528 | 547 | 603 | 679 | 683 | 642 | 666 | 681 | |
| ПВ-100% | 294 | 290 | 290 | 281 | 261 | 267 | 281 | 256 | 248 | |
| 1000 | Особо легкий | 1240 | 1406 | 1549 | 1590 | 1705 | 1672 | 1716 | 1766 | 1670 |
| ПВ-15% | 537 | 614 | 666 | 690 | 784 | 803 | 783 | 922 | 835 | |
| ПВ-25% | 466 | 535 | 581 | 600 | 686 | 691 | 692 | 806 | 742 | |
| ПВ-40% | 395 | 455 | 496 | 510 | 588 | 647 | 602 | 691 | 650 | |
| ПВ-100% | 296 | 297 | 290 | 300 | 274 | 268 | 271 | 250 | 255 | |
| 1250 | Особо легкий | 1147 | 1311 | 1474 | 1560 | 1664 | 1638 | 1711 | 1781 | 1781 |
| ПВ-15% | 466 | 514 | 592 | 624 | 722 | 712 | 723 | 798 | 816 | |
| ПВ-25% | 403 | 450 | 514 | 540 | 628 | 623 | 627 | 706 | 705 | |
| ПВ-40% | 340 | 387 | 437 | 456 | 534 | 534 | 530 | 614 | 594 | |
| ПВ-100% | 296 | 292 | 301 | 288 | 267 | 267 | 265 | 246 | 260 | |
| 1500 | Особо легкий | 1056 | 1241 | 1401 | 1530 | 1598 | 1624 | 1688 | 1741 | 1761 |
| ПВ-15% | 400 | 462 | 559 | 550 | 668 | 641 | 623 | 742 | 742 | |
| ПВ-25% | 348 | 403 | 446 | 480 | 576 | 551 | 543 | 640 | 649 | |
| ПВ-40% | 296 | 343 | 381 | 410 | 485 | 462 | 462 | 538 | 556 | |
| ПВ-100% | 291 | 297 | 308 | 300 | 262 | 268 | 271 | 243 | 247 | |
Масса 85 кг
Варианты сборки редукторов РМ-250
Пример условного обозначения редуктора РМ-250
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
- нагрузка постоянная и переменная, одного направления и реверсивная
- работа длительная или с периодическими остановками, вращение валов в любую сторону
- частота вращения входного вала не должна превышать 1500 об/мин
- температура окружающей среды от -40°С до +50°С
- повышенная запыленность, неагрессивная и невзрывоопасная среда
Конструктивные особенности редуктора РМ-250:
- двухступенчатая цилиндрическая передача с прямыми и косозубыми колесами
- выполнен с лапами для крепления
- предусмотрена картерная непроточная и стуйная проточная системы смазки
- имеются элементы для присоединения к струйной системе смазки
Указания мер безопасности
В процессе эксплуатации и обслуживания цилиндрического редуктора РМ-250 необходимо:
- заливать и сливать масло, а также проверять уровень масла только при полной остановке редуктора
- защитить концы валов и соединительные муфты предохранительными кожухами
- снять действие консольных нагрузок на концы валов и отсоединить муфты при разборке редуктора
- производить включение редуктора только после его закрепления
- соблюдать правила по технике безопасности для такелажных, слесарных и сварочных работ при ремонтных работах
Подготовка редуктора РМ-250 к работе
- Установить редуктор при монтаже на жесткую опору только в горизонтальном положении основанием вниз, надежно закрепить болтами, класс прочности материала 5.8. по ГОСТ 1739.4-87, предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
- Удалить перед установкой редуктора упаковочный материал с выходных валов, очистить поверхность от консервации с помощью ветоши, увлажненной бензином, керосином, или другими растворителями.
- Залить в редуктор перед началом эксплуатации требуемый сорт масла через отверстие в крышке редуктора при открытом контрольном отверстии. Смазку подавать до тех пор, пока масло не выступит из контрольного отверстия.
- Заменить масло с целью удаления металлической мелкой стружки от приработки зубчатых передач рекомендуется после работы редуктора в течение 1-2 смен.
- Проверить перед пуском регулировку подшипников, провернуть редуктор вхолостую, подтянуть до отказа все его болтовые соединения.
