Цилиндрический редуктор РМ-500
Назначение цилиндрического редуктора РМ-500
Двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения РМ-500 предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:
- умеренный климат (исполнение У)
- сухой и влажный тропический климат (исполнение Т)
Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8...50.

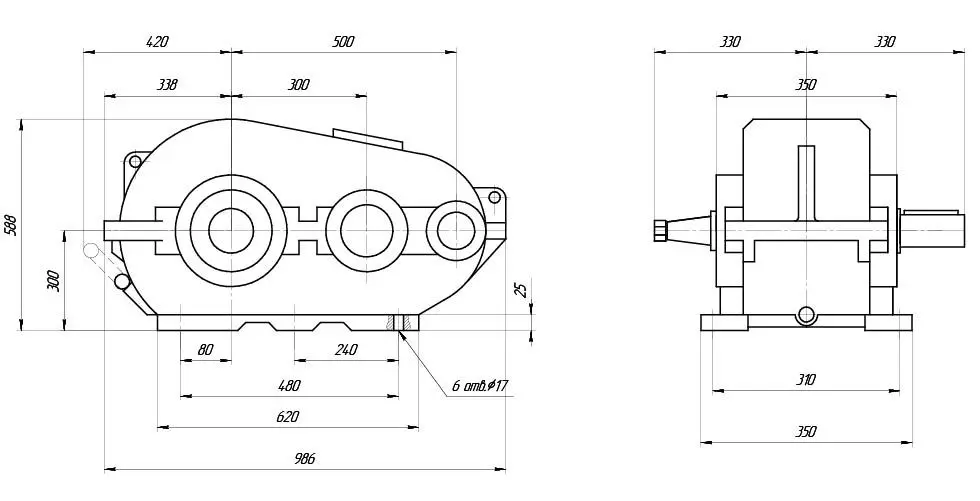

Габаритные и присоединительные размеры редуктора РМ-500
Входной вал Выходной вал
Выходной вал в виде зубчатой мцфты
Технические характеристики редуктора РМ-500
| Передаточное число | Номинальное | 8 | 10 | 12,5 | 16 | 20 | 22,4 | 31,5 | 40 | 50 |
| Частота вращения, об/мин | Режим работы | Допускаемый крутящий момент на выходном валу редуктора, Нм | ||||||||
| 600 | Особо легкий | 9304 | 10712 | 11875 | 12540 | 13051 | 13194 | 13292 | 13113 | 14230 |
| ПВ-15% | 5766 | 6180 | 6642 | 7022 | 7341 | 7805 | 7423 | 7100 | 7193 | |
| ПВ-25% | 4980 | 5439 | 5837 | 6144 | 6460 | 6541 | 6470 | 6205 | 6265 | |
| ПВ-40% | 4259 | 4532 | 4931 | 5141 | 5481 | 5575 | 5467 | 5245 | 5336 | |
| ПВ-100% | 2320 | 2324 | 2315 | 2332 | 2153 | 2156 | 2157 | 2047 | 2166 | |
| 750 | Особо легкий | 8597 | 9888 | 10949 | 12239 | 12920 | 13082 | 13442 | 14072 | 13921 |
| ПВ-15% | 5137 | 5669 | 5958 | 6220 | 7178 | 7284 | 6982 | 7062 | 7177 | |
| ПВ-25% | 4456 | 4878 | 5153 | 5417 | 6264 | 6244 | 6059 | 6141 | 6249 | |
| ПВ-40% | 3774 | 4153 | 4347 | 4615 | 5325 | 5382 | 5136 | 5219 | 5321 | |
| ПВ-100% | 2317 | 2320 | 2319 | 2307 | 2166 | 2170 | 2167 | 1945 | 2042 | |
| 1000 | Особо легкий | 7627 | 8900 | 10023 | 11286 | 12529 | 12710 | 13091 | 13624 | 13689 |
| ПВ-15% | 4128 | 4796 | 5193 | 5342 | 6166 | 6244 | 7223 | 6946 | 6775 | |
| ПВ-25% | 3617 | 4153 | 4529 | 4665 | 5383 | 5463 | 5447 | 6025 | 5893 | |
| ПВ-40% | 3067 | 3510 | 3864 | 3912 | 4503 | 4527 | 4635 | 5143 | 5012 | |
| ПВ-100% | 2107 | 2324 | 2319 | 2317 | 2153 | 2163 | 2167 | 1996 | 1995 | |
| 1250 | Особо легкий | 6856 | 8069 | 9178 | 10353 | 12685 | 12309 | 12760 | 13509 | 13550 |
| ПВ-15% | 3586 | 4114 | 4589 | 4815 | 5622 | 5619 | 5537 | 6601 | 6274 | |
| ПВ-25% | 3114 | 3520 | 4009 | 4213 | 4855 | 4906 | 4936 | 5680 | 5457 | |
| ПВ-40% | 2642 | 3006 | 3381 | 3551 | 3994 | 4192 | 4165 | 4820 | 4640 | |
| ПВ-100% | 2170 | 2096 | 2319 | 2323 | 2161 | 2159 | 2167 | 1996 | 2005 | |
| 1500 | Особо легкий | 5897 | 7317 | 8373 | 9630 | 11746 | 12041 | 12640 | 13305 | 13302 |
| ПВ-15% | 3171 | 3626 | 4025 | 4364 | 5220 | 5500 | 5216 | 5885 | 5816 | |
| ПВ-25% | 2752 | 3131 | 3502 | 3812 | 4503 | 4757 | 4514 | 5117 | 5043 | |
| ПВ-40% | 2333 | 2670 | 2979 | 3210 | 3785 | 4014 | 3852 | 4350 | 4300 | |
| ПВ-100% | 2097 | 2110 | 2013 | 2307 | 2166 | 2170 | 2167 | 1996 | 1980 | |
Масса 390 кг
Варианты сборки редукторов РМ-500
Пример условного обозначения редуктора РМ-500
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
- нагрузка постоянная и переменная, одного направления и реверсивная
- работа длительная или с периодическими остановками, вращение валов в любую сторону
- частота вращения входного вала не должна превышать 1500 об/мин
- температура окружающей среды от -40°С до +50°С
- повышенная запыленность, неагрессивная и невзрывоопасная среда
Конструктивные особенности редуктора РМ-500:
- двухступенчатая цилиндрическая передача с прямыми и косозубыми колесами
- выполнен с лапами для крепления
- предусмотрена картерная непроточная и стуйная проточная системы смазки
- имеются элементы для присоединения к струйной системе смазки
-
Указания мер безопасности
В процессе эксплуатации и обслуживания цилиндрического редуктора РМ-500 необходимо:
- заливать и сливать масло, а также проверять уровень масла только при полной остановке редуктора
- защитить концы валов и соединительные муфты предохранительными кожухами
- снять действие консольных нагрузок на концы валов и отсоединить муфты при разборке редуктора
- производить включение редуктора только после его закрепления
- соблюдать правила по технике безопасности для такелажных, слесарных и сварочных работ при ремонтных работах
Подготовка редуктора РМ-500 к работе
- Установить редуктор при монтаже на жесткую опору только в горизонтальном положении основанием вниз, надежно закрепить болтами, класс прочности материала 5.8. по ГОСТ 1739.4-87, предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
- Удалить перед установкой редуктора упаковочный материал с выходных валов, очистить поверхность от консервации с помощью ветоши, увлажненной бензином, керосином, или другими растворителями.
- Залить в редуктор перед началом эксплуатации требуемый сорт масла через отверстие в крышке редуктора при открытом контрольном отверстии. Смазку подавать до тех пор, пока масло не выступит из контрольного отверстия.
- Заменить масло с целью удаления металлической мелкой стружки от приработки зубчатых передач рекомендуется после работы редуктора в течение 1-2 смен.
- Проверить перед пуском регулировку подшипников, провернуть редуктор вхолостую, подтянуть до отказа все его болтовые соединения.
