Цилиндрический редуктор РМ-650
Назначение цилиндрического редуктора РМ-650
Двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения РМ-650 предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:
- умеренный климат (исполнение У)
- сухой и влажный тропический климат (исполнение Т)
Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8...50.

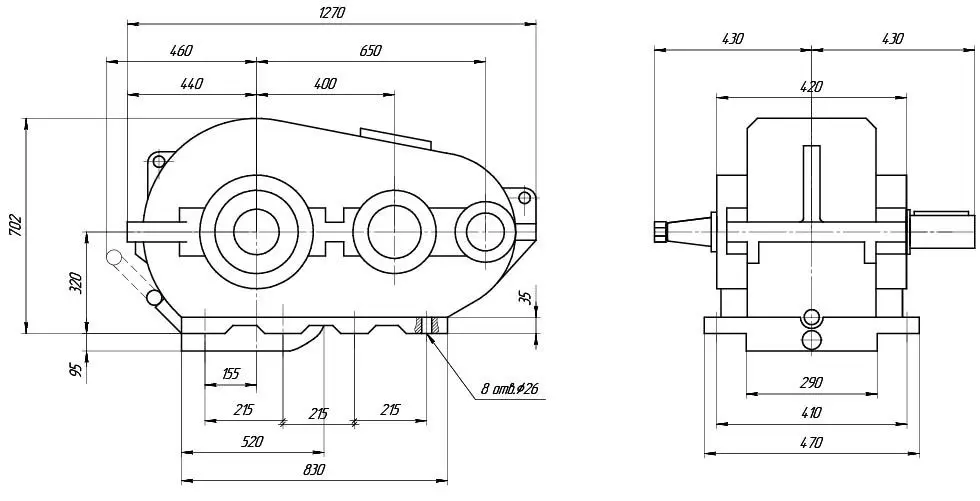

Габаритные и присоединительные размеры редуктора РМ-650
Входной вал Выходной вал
Выходной вал вал в виде зубчатой муфты
Технические характеристики редуктора РМ-650
| Передаточное число | Номинальное | 8 | 10 | 12,5 | 16 | 20 | 22,4 | 31,5 | 40 | 50 |
| Частота вращения, об/мин | Режим работы | Допускаемый крутящий момент на выходном валу редуктора, Нм | ||||||||
| 600 | Особо легкий | 17561 | 19282 | 21536 | 24076 | 29690 | 30847 | 31600 | 32622 | 33256 |
| ПВ-15% | 11270 | 12360 | 13083 | 13794 | 15824 | 15609 | 14797 | 16631 | 15855 | |
| ПВ-25% | 9829 | 10712 | 11472 | 11913 | 13703 | 13565 | 12790 | 14392 | 13844 | |
| ПВ-40% | 8322 | 9064 | 9661 | 10032 | 11583 | 11521 | 10784 | 12281 | 11756 | |
| ПВ-100% | 5504 | 5521 | 5535 | 5517 | 5155 | 5129 | 5166 | 4925 | 5182 | |
| 750 | Особо легкий | 15307 | 17799 | 19966 | 22471 | 27668 | 29137 | 30898 | 32238 | 32792 |
| ПВ-15% | 9960 | 11075 | 11432 | 12038 | 14356 | 14123 | 13242 | 15351 | 14540 | |
| ПВ-25% | 8702 | 9625 | 9983 | 10634 | 12398 | 12190 | 11637 | 512 | 12684 | |
| ПВ-40% | 7339 | 8174 | 8453 | 8928 | 10571 | 10406 | 9831 | 11258 | 10766 | |
| ПВ-100% | 5032 | 5537 | 5636 | 5517 | 5090 | 5173 | 5136 | 4708 | 4764 | |
| 1000 | Особо легкий | 13839 | 15624 | 17873 | 20013 | 24862 | 26536 | 29794 | 31470 | 32483 |
| ПВ-15% | 8335 | 9394 | 10265 | 10383 | 12529 | 12264 | 12189 | 13816 | 13225 | |
| ПВ-25% | 7077 | 8207 | 8816 | 9029 | 10963 | 10704 | 10684 | 12089 | 11601 | |
| ПВ-40% | 5976 | 6922 | 7548 | 7674 | 9201 | 9031 | 9029 | 10170 | 9745 | |
| ПВ-100% | 5032 | 4994 | 5555 | 5568 | 5188 | 5129 | 5116 | 4912 | 4687 | |
| 1250 | Особо легкий | - | 14002 | 16134 | 18418 | 22708 | 24440 | 28410 | 30703 | 31555 |
| ПВ-15% | - | 8069 | 8888 | 9510 | 11432 | 10971 | 10955 | 12588 | 12251 | |
| ПВ-25% | - | 6922 | 7729 | 8246 | 9945 | 9544 | 9510 | 10899 | 10580 | |
| ПВ-40% | - | 5854 | 6569 | 6982 | 8457 | 8295 | 8065 | 9364 | 9095 | |
| ПВ-100% | - | 5023 | 5024 | 5537 | 5168 | 5173 | 5176 | 4759 | 4715 | |
| 1500 | Особо легкий | - | - | - | 16954 | 21012 | 22448 | 26484 | 29935 | 30781 |
| ПВ-15% | - | - | - | 8527 | 10506 | 10258 | 9731 | 11386 | 11292 | |
| ПВ-25% | - | - | - | 7423 | 9136 | 8920 | 8427 | 9850 | 9899 | |
| ПВ-40% | - | - | - | 6320 | 7830 | 7582 | 7223 | 8443 | 8353 | |
| ПВ-100% | - | - | - | 5016 | 5155 | 5129 | 5116 | 4708 | 4702 | |
Масса 880 кг
Варианты сборки редукторов РМ-650
Пример условного обозначения редуктора РМ-650
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
- нагрузка постоянная и переменная, одного направления и реверсивная
- работа длительная или с периодическими остановками, вращение валов в любую сторону
- частота вращения входного вала не должна превышать 1500 об/мин
- температура окружающей среды от -40°С до +50°С
- повышенная запыленность, неагрессивная и невзрывоопасная среда
Конструктивные особенности редуктора РМ-650:
- двухступенчатая цилиндрическая передача с прямыми и косозубыми колесами
- выполнен с лапами для крепления
- предусмотрена картерная непроточная и стуйная проточная системы смазки
- имеются элементы для присоединения к струйной системе смазки
