Цилиндро-конические мотор-редукторы KА-187 (K, KF, KAF)

Цилиндро-конические мотор-редукторы серии K 187 представляют собой высокопроизводительное решение для привода сложных механизмов, где требуются высокие крутящие моменты и компактные габариты. Эта серия, включающая модификации K , KF и KAF (с дополнительным выходным валом), объединяет в себе надежность планетарной передачи на первой ступени и цилиндрической или конической — на последующих, что обеспечивает широкий диапазон передаточных чисел и высокую эффективность.

Предварительный заказ

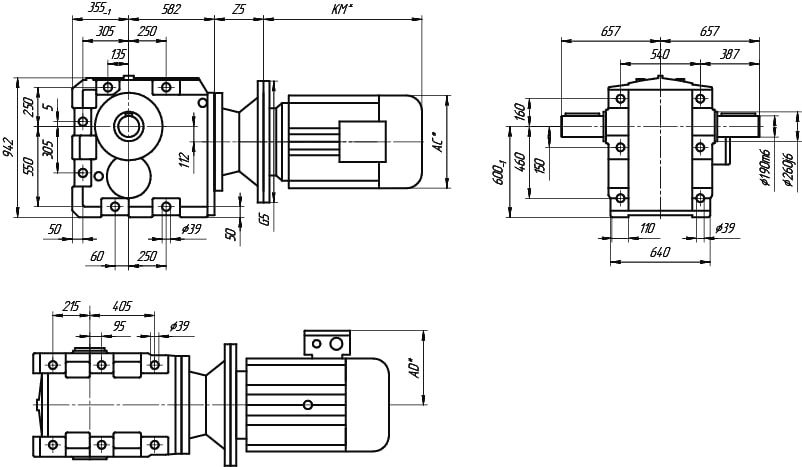

Габаритные и присоединительные размеры мотор-редукторов KА-187 (K, KF, KAF)

UD-K187...

Присоединительные размеры под электродвигатель

	Исполнение 1	Исполнение 2	Исполнение 3	Исполнение 4	Исполнение 5
Р, мм	350	400	450	550	-
Z5, мм	125	145	160	160	-
KM, мм	в зависимости от смонтированного двигателя
АС, мм	в зависимости от смонтированного двигателя
AD, мм	в зависимости от смонтированного двигателя

Технические характеристики мотор-редукторов KА-187 (K, KF, KAF)

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
15	5	179,86	26600	190000	1,9	900
15	5,5	165,21	24400	190000	2
18,5	5	179,86	32800	190000	1,55
	5,5	165,21	30100	190000	1,65
	6,2	144,59	26300	190000	1,9
	7	129,69	23600	190000	2,1
	7,8	179,86	21700	190000	2,3	1400
	8,5	165,21	19900	190000	2,5
	9,7	144,59	17400	190000	2,9
	10,8	129,69	15600	190000	3,2
22	5	179,86	39000	190000	1,3	900
	5,5	165,21	35800	190000	1,4
	6,2	144,59	31300	190000	1,6
	7	129,69	28100	190000	1,8
	8	112,6	24400	190000	2
	7,8	179,86	25800	190000	1,95	1400
22	8,5	165,21	23700	190000	2,1
	9,7	144,59	20700	190000	2,4
	10,8	129,69	18600	190000	2,7
30	7,8	179,86	35100	190000	1,45	1400
	8,5	165,21	32200	190000	1,55
	9,7	144,59	28200	190000	1,75
	10,8	129,69	25300	190000	2
	12,5	112,6	21900	190000	2,3
	13,7	102,16	19900	190000	2,5
	16	88	17200	190000	2,9
37	7,8	179,86	43200	190000	1,15	1400
	8,5	165,21	39700	190000	1,25
	9,7	144,59	34800	190000	1,45
	10,8	129,69	31200	190000	1,6
	12,5	112,6	27100	190000	1,85
	13,7	102,16	24600	190000	2
	16	88	21200	190000	2,4
45	7,8	179,86	52600	190000	0,95	1400
	8,5	165,21	48300	190000	1,05
	9,7	144,59	42300	190000	1,2
	10,8	129,69	37900	190000	1,3
	12,5	112,6	32900	190000	1,5
	13,7	102,16	29900	190000	1,65
	16	88	25700	190000	1,95
	19	73,96	21600	187700	2,3
55	9,7	144,59	51500	187400	0,95	1400
	10,8	129,69	46200	190000	1,1
	12,5	112,6	40100	177500	1,25
	13,7	102,16	36400	187100	1,35
	16	88	31300	184200	1,6
	19	73,96	26300	180200	1,9
	22	64,04	22800	176300	2,2
75	10,8	129,69	62800	164100	0,8	1400
	12,5	112,6	54500	166100	0,9
	13,7	102,16	49400	166600	1
	16	88	42600	166600	1,15
	19	73,96	35800	165300	1,4
	22	64,04	31000	163400	1,6
	26	53,36	25600	160100	1,95
	31	45,5	22000	156700	2,3
90	13,7	102,16	59300	151300	0,85	1400
	16	88	51100	153400	1
	19	73,96	42900	154200	1,15
	22	64,04	37200	153800	1,35
	26	53,36	31000	15200	1,6
	31	45,5	26400	149900	1,9
	33	42,51	24700	148700	2
	36	38,57	22400	146900	2,2
110	16	88	62300	136000	0,8	1400
	19	73,96	52300	139500	0,95
	22	64,04	45300	141000	1,1
	26	53,36	37700	141500	1,3
	31	45,5	32200	140800	1,55
	33	42,51	30100	140200	1,65
	36	38,57	27300	139100	1,85
	42	33,23	23500	137000	2,1
	50	27,92	19800	134000	2,5
132	19	73,96	62800	123300	0,8	1400
	22	64,04	54400	127000	0,9
	26	53,36	45300	129800	1,1
	31	45,5	38600	130800	1,3
	33	42,51	36100	130900	1,4
	36	38,57	32700	130700	1,55
	42	33,23	28200	129800	1,75
	50	27,92	23700	127900	2,1
	58	24,18	20500	125900	2,3
	68	20,15	17100	122800	2,6
	82	17,18	14600	119700	2,8
160	26	53,36	54900	114900	0,9	1400
	31	45,5	46800	118100	1,05
	42	33,23	34200	120500	1,45
	50	27,92	28700	120100	1,75
	58	24,18	24900	119100	1,9
	68	20,15	20700	117200	2,1
	82	17,18	17700	114900	2,3
200	31	45,5	58500	100000	0,85	1400
	42	33,23	42700	107300	1,15
	50	27,92	35900	109000	1,4
	58	24,18	31100	109500	1,55
	68	20,15	25900	109100	1,7
	82	17,18	22100	108100	1,85

Монтажные позиции мотор-редукторов KА-187 (K, KF, KAF)

Пример условного обозначения мотор-редукторов KА-187 (K, KF, KAF)

Условное обозначение:

UD-K187 условное обозначение.png

1. Модель редуктора
(К-исполнение на лапах со сквозными отверстиями и цельным валом).
2. Габарит редуктора (37,47,57,67,77, 87, 97,107,127,157).
3. Исполнение с реактивным кронштейном.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
8.Тип фланца электродвигателя (В5;В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Сторона расположение выходного цельнометаллического вала и фланца (A, B, AB),
выходного полого вала со стяжной муфтой сторона (A, B).
11. Дополнительные опции.

Вес редукторной части: 1600 кг

Главное преимущество мотор-редукторов K 187 заключается в гибридной конструкции. Первая ступень выполнена по планетарной схеме, что позволяет распределить нагрузку между несколькими сателлитами, снижая удельное давление на зубья и повышая долговечность. Последующие ступени используют цилиндрические или конико-цилиндрические колеса, обеспечивая плавность хода и низкий уровень шума.

Ключевые технические характеристики серии включают:

Диапазон крутящих моментов: от нескольких сотен до десятков тысяч Нм, в зависимости от конфигурации и типа двигателя.
Передаточные числа: широкий выбор вариантов, позволяющий точно подобрать скорость вращения под конкретную задачу.
Коэффициент полезного действия: благодаря оптимизированному зацеплению и качественному смазыванию, КПД может достигать 95–97% на каждой ступени.
Материалы: зубчатые колеса обычно изготавливаются из легированных сталей с последующей закалкой и шлифовкой, что гарантирует стойкость к износу даже при тяжелых режимах работы.

Модификации серии различаются по расположению выходного вала и способу монтажа:

K: Стандартное исполнение с горизонтальным или вертикальным расположением вала.
KF: Соосное исполнение, где входной и выходной валы находятся на одной оси, что упрощает интеграцию в существующие линии.
KAF: Версия с дополнительным выходным валом, позволяющая снимать мощность с двух направлений, что полезно для приводов с разветвленной структурой.

Сфера применения

Благодаря высокой нагрузочной способности и универсальности, мотор-редукторы K 187 находят применение в отраслях, где надежность критически важна:

Горнодобывающая промышленность: Приводы конвейерных лент, дробилок, грохотов и подъемных механизмов. Высокий момент позволяет эффективно перемещать тяжелые грузы.
Цементная и строительная индустрия: Вращение мешалок, смесителей, бункеров и шнековых транспортеров, работающих в условиях повышенной запыленности и вибраций.
Энергетика: Управление задвижками, клапанами и вентиляционными системами на тепловых и атомных электростанциях.
Металлургия: Привод прокатных станов, печей и кранового оборудования.
Пищевая и фармацевтическая промышленность: При использовании специальных покрытий и материалов, устойчивых к агрессивным средам и требованиям гигиены.

Цилиндро-конические мотор-редукторы KА-187 (K, KF, KAF)

UD-K187...

Присоединительные размеры под электродвигатель

Условное обозначение:

Вес редукторной части: 1600 кг
