Цилиндро-конические мотор-редукторы KА-37 (K, KF, KAF)

В основе работы мотор-редукторов лежит двухступенчатая система передач. Первая ступень — коническая (цилиндрически-коническая) — обеспечивает поворот момента на 90 градусов, а вторая — цилиндрическая — добивается необходимого коэффициента редукции. Модификации обозначаются следующим образом:

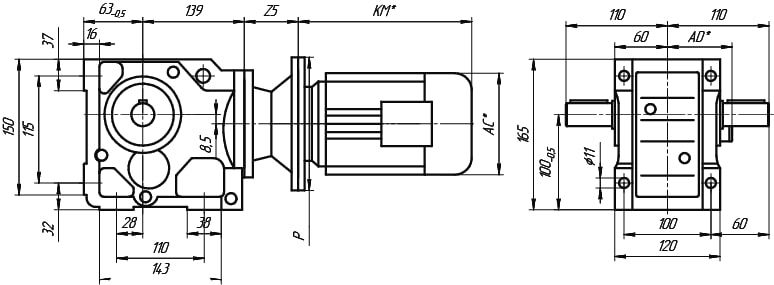

• K — базовый корпус.

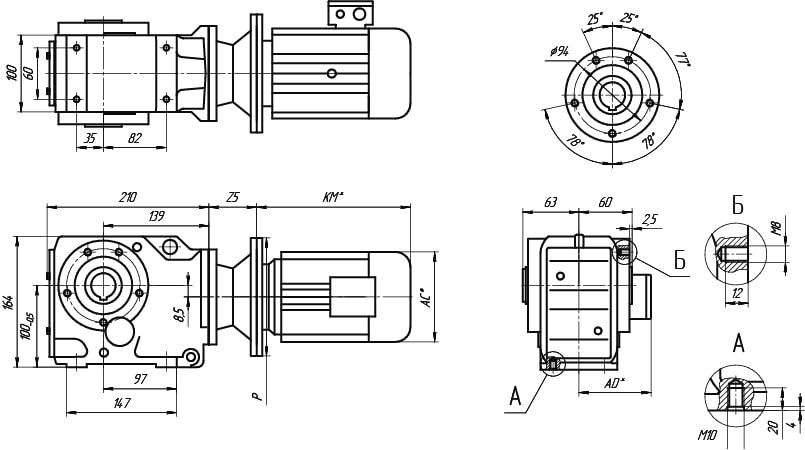

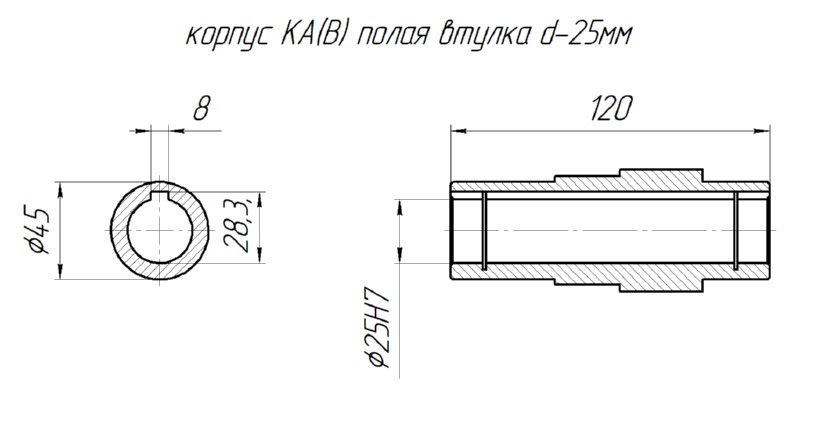

• KA — с валом-трубой или расширенным выходным валом.

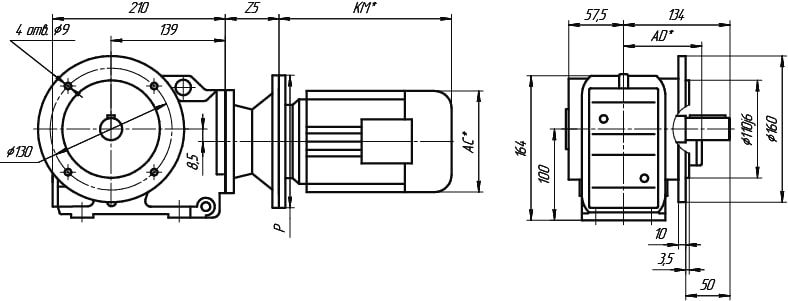

• KF — с фланцевым креплением на корпусе.

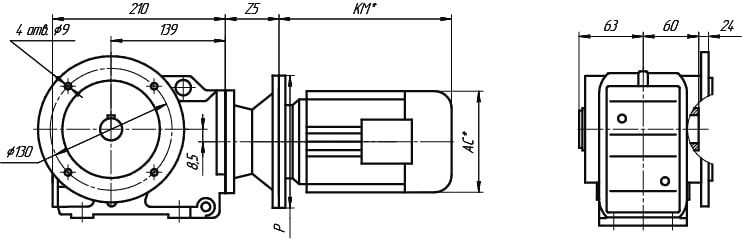

• KAF — с фланцевым креплением и валом-трубой.

Конструкция отличается высокой жесткостью корпуса, что минимизирует вибрации и шум при работе. Использование качественных смазочных материалов и герметичных уплотнений позволяет агрегатам работать без технического обслуживания в течение длительного срока. Валы выполнены из легированной стали с закалкой зубьев, что повышает износостойкость шестерен.

Сфера применения

Благодаря своим характеристикам, мотор-редукторы K-серии находят применение в различных отраслях промышленности:

• Пищевая и фармацевтическая промышленность: благодаря возможности использования нержавеющих сталей и санитарных смазок.
• Горнодобывающая и металлургическая отрасли: для приводов конвейеров, дробилок и смесителей, где требуются высокие крутящие моменты.
• Химическая промышленность: в насосных установках и мешалках, работающих с агрессивными средами (при соответствующем исполнении).
• Логистика и складское оборудование: для подъемников, поворотных столов и транспортерных систем.
• Общее машиностроение: где требуется надежный привод с изменением оси вращения.

Характеристики и технические параметры

Точные характеристики зависят от конкретной модели и установленного электродвигателя, однако общие параметры для серии K-37 и аналогичных размеров выглядят следующим образом:

• Мощность двигателя: обычно от 0,12 кВт до 7,5 кВт (в зависимости от серии и модификации).
• Передаточное отношение: варьируется в широком диапазоне, например, от i=5,74 до i=619,4 (для многоступенчатых вариантов), что позволяет точно подбирать скорость под конкретную задачу.
• Номинальный крутящий момент: от 20 Нм до нескольких тысяч Нм (для крупных модификаций серии K).
• Типоразмер корпуса: серия K-37 относится к малым и средним габаритам, что делает её удобной для интеграции в компактные узлы.
• КПД: составляет около 90–94% на одной ступени, что обеспечивает высокую энергоэффективность.
• Уровень шума: низкий благодаря точной обработке зубчатых венцов и качественной сборке.
• Степень защиты: обычно IP54 или IP65, что защищает внутренние компоненты от пыли и брызг воды.
• Температура окружающей среды: от -20°C до +40°C (стандартное исполнение), возможно выполнение для более экстремальных условий.
