Мотор-редуктор 3МП-40

Согласно ГОСТ 25484-93 они должны эксплуатироваться в следующих условиях:

• нагрузка постоянная и переменная одного направления и реверсивная;
• вращение валов в любую сторону;
• работа постоянная и с периодическими остановками;
• атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³, климатическое исполнение У и Т категорий 1-3 и климатическое исполнение УХЛ категории 4 согласно ГОСТ 15150-69. Двигатели мотор-редукторов предназначены для работы от сети переменного тока с частотой 50 Гц, номинальным напряжением 380В.

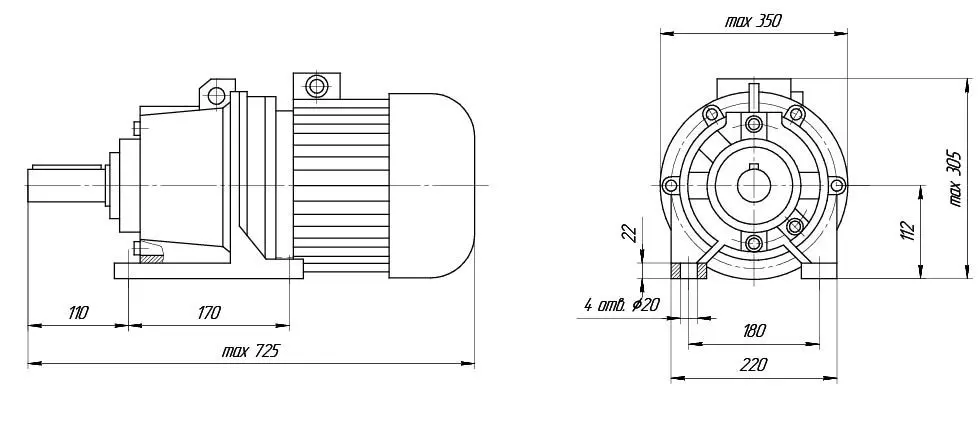

* Исполнение на лапах

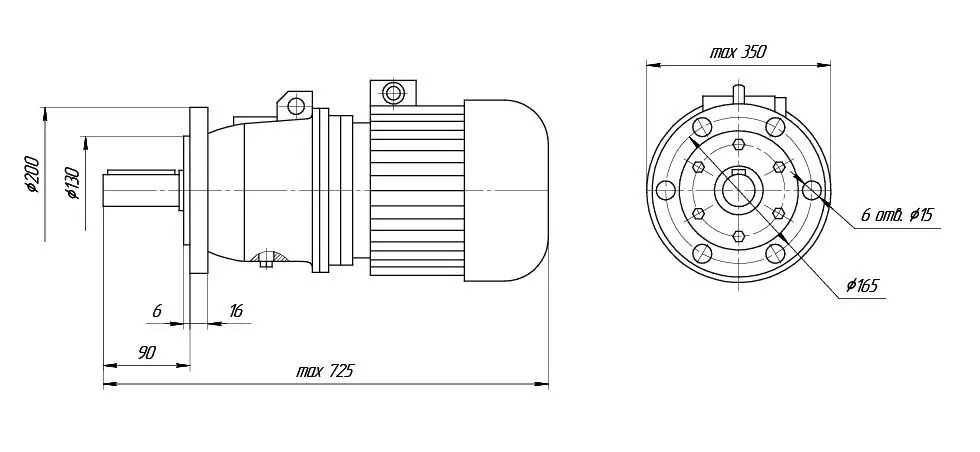

* Исполнение на фланце

Присоединительные размеры цилиндрических валов мотор-редукторов 3МП (1МПз)

	Мотор-редуктор	d	d1	l	l1	b	t
	3МП25	25	М16х1,5	60	42	5	13,45
	3МП31,5	28	М16х1,5	60	42	5	14,95
	3МП40	35	М20х1,5	80	58	6	18,55
	3МП50	45	М30х2,0	110	82	12	23,45
	3МП63	55	М36х3,0	110	82	14	28,95
	3МП80	70	М48х3,0	140	105	18	36,38
	3МП100	80	М56х4,0	170	130	20	41,25
	3МП125	110	М80х4,0	210	165	25	55,88

Присоединительные размеры конических валов мотор-редукторов 3МП (1МПз)

	Мотор-редукторы	d	l	b	t
	3МП25	25k6	42	8	28
	3МП31,5	28k6	60	8	31
	3МП40	35k6	80	10	38
	3МП50	45k6	110	14	48,5
	3МП63	55k6	110	16	59
	3МП80	70k6	140	20	74,5
	3МП100	80k6	160	22	85
	3МП125	110k6	220	28	116

Присоединительные размеры полых валов мотор-редукторов 3МП (1МПз)

Констуктивное исполнение по способу монтажа

В процессе эксплуатации мотор-редукторов необходимо производить систематический осмотр и контролировать режим работы, затяжку всех гаек и болтов, отсутствие течи масла, равномерность шума, соединение мотор-редуктора с рабочей машиной. При повышении температуры корпуса мотор-редуктора свыше 90 градусов, мотор-редуктор необходимо остановить для установки причин перегрева. При появлении неравномерного шума или стука необходимо остановить мотор-редуктор для установки причин и устранения возможных неисправностей. В течении гарантийного срока разборка мотор-редуктора потребителем не допускается. Техническое обслуживание (ТО) мотор-редуктора выполняется на месте его эксплуатации обслуживающим персоналом, ознакомленным с настоящим паспортом. Через 150 часов после первого пуска мотор-редуктора необходимо произвести замену масла.

1. ТО-1 (каждые 500 часов). Очистить наружные поверхности от пыли, проверить отсутствие течи масла, проверить затяжку всех гаек и болтов, прочистить отверстие в отдушине. При необходимости долить масло.
2. ТО-2 (каждые 2000 часов). Выполнить работы по ТО-1. Заменить масло и, при необходимости, манжеты. Проверить и, при необходимости отрегулировать зазоры в подшипниках.
3. ТО-3 (каждые 4000 часов). Выполнить работы по ТО-2. Заменить манжеты. При необходимости заменить подшипники.

Мотор-редукторы планетарные моделей 3МП-31,5, 3МП-40, 3МП-63, 3МП-80, 3МП-100, 3МП-125, а также серии 4МП, 5МП и 1МПз широко применяются в различных отраслях промышленности благодаря своей высокой надежности, компактности и эффективности передачи крутящего момента.

Основные области применения этих мотор-редукторов включают:

1. Машиностроение и металлообработка
   Планетарные мотор-редукторы используются для привода станков, конвейерных линий, автоматизированных систем и другого промышленного оборудования, где требуется точное и надежное управление скоростью и моментом.
2. Транспорт и подъемно-транспортное оборудование
   Благодаря высокой нагрузочной способности и компактным размерам, данные редукторы применяются в кранах, лифтах, конвейерах и других механизмах, обеспечивая плавное и стабильное движение.
3. Энергетика и добывающая промышленность
   В установках для добычи полезных ископаемых, а также в энергетическом оборудовании мотор-редукторы планетарного типа обеспечивают передачу мощности при высоких нагрузках и в тяжелых условиях эксплуатации.
4. Пищевая и упаковочная промышленность
   Компактные и бесшумные мотор-редукторы используются в упаковочных машинах, дозаторах и других устройствах, где важна точность и надежность работы.
5. Автоматизация и робототехника
   В робототехнических комплексах и автоматизированных системах управления планетарные мотор-редукторы обеспечивают высокую точность позиционирования и долговечность работы

Каждая из моделей — от 3МП-31,5 до 3МП-125, а также серии 4МП, 5МП и 1МПз — обладает своими техническими особенностями, позволяющими оптимально подобрать мотор-редуктор под конкретные задачи и условия эксплуатации. Например, модели с меньшим индексом, такие как 3МП-31,5 и 3МП-40, чаще применяются в оборудовании с ограниченным пространством и сравнительно невысокими нагрузками, где важна компактность и точность работы. В то время как более крупные и мощные модели, например 3МП-100 и 3МП-125, рассчитаны на тяжелые режимы работы, обеспечивая высокий крутящий момент и долговечность при интенсивных циклах эксплуатации.

Серии 4МП и 5МП отличаются расширенным диапазоном передаточных чисел и увеличенной мощностью, что делает их незаменимыми в сложных технологических процессах, требующих надежной передачи усилия и устойчивости к вибрациям и перегрузкам. Модель 1МПз, в свою очередь, выделяется своей универсальностью и возможностью интеграции в различные типы приводных систем, что расширяет спектр ее применения в промышленной автоматизации.
