Мотор-редуктор МЧ-100
Одноступенчатые и двуступенчатые червячные мотор-редукторы предназначены для установки в виде привода общего назначения. Мы поставляем:
- червячные мотор-редукторы МЧ-40 (МРЧ-40), МЧ-63 (МРЧ-63), МЧ-80 (МРЧ-80), МЧ-100, МЧ-125, МЧ-160;
- двуступенчатые червячные мотор-редукторы МЧ2-40, МЧ2-63, МЧ2-80, МЧ2-100, МЧ2-125, МЧ2-160;
- планетарно-червячные мотор-редукторы МПЧ-40, МПЧ-63, МПЧ-80, МПЧ-100, МПЧ-125, МПЧ-160.

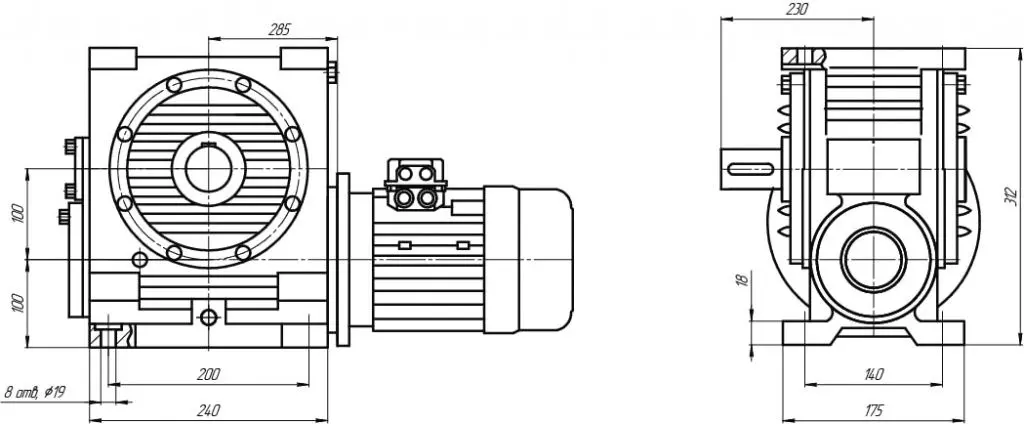

Габаритные и присоединительные размеры мотор-редуктора МЧ-100
Выходной цилиндрический вал Выходной конический с внутренней резьбой
Выходной конический вал с наружной резьбой Выходной вал полый шпоночный
Выходной вал полый шлицевой
Технические характеристики мотор-редуктора МЧ-100
| iN | n1 | n2 | ч-100м мч-100м | ||
| Р1 | Т2 | η | |||
| мин-1 | кВт | Н.м | |||
| 4 | 1500 | 375 | 12,7 | 312 | 0,96 |
| 1000 | 250 | 10,1 | 372 | 0,96 | |
| 750 | 187,5 | 8,6 | 415 | 0,95 | |
| 5 | 1500 | 300 | 11,3 | 346 | 0,96 |
| 1000 | 200 | 9,1 | 413 | 0,95 | |
| 750 | 150 | 7,7 | 461 | 0,94 | |
| 6,3 | 1500 | 238 | 10,1 | 385 | 0,95 |
| 1000 | 158,5 | 8,1 | 459 | 0,94 | |
| 750 | 119 | 6,8 | 512 | 0,94 | |
| 8 | 1500 | 187,5 | 8,3 | 387 | 0,92 |
| 1000 | 125 | 6,7 | 462 | 0,91 | |
| 750 | 93,75 | 5,6 | 515 | 0,9 | |
| 10 | 1500 | 150 | 6,5 | 375 | 0,91 |
| 1000 | 100 | 5,2 | 450 | 0,9 | |
| 750 | 75 | 4,4 | 500 | 0,89 | |
| 12,5 | 1500 | 120 | 5,4 | 387 | 0,9 |
| 1000 | 80 | 4,3 | 462 | 0,9 | |
| 750 | 60 | 3,7 | 510 | 0,88 | |
| 16 | 1500 | 93,75 | 4,3 | 387 | 0,88 |
| 1000 | 62,5 | 3,4 | 458 | 0,86 | |
| 750 | 46,88 | 2,9 | 515 | 0,85 | |
| 20 | 1500 | 75 | 3,4 | 375 | 0,86 |
| 1000 | 50 | 2,7 | 437 | 0,84 | |
| 750 | 37,5 | 2,4 | 487 | 0,81 | |
| 25 | 1500 | 60 | 2,8 | 375 | 0,85 |
| 1000 | 40 | 2,2 | 437 | 0,83 | |
| 750 | 30 | 1,9 | 475 | 0,8 | |
| 31,5 | 1500 | 47,6 | 2,6 | 412 | 0,79 |
| 1000 | 31,7 | 2,1 | 475 | 0,75 | |
| 750 | 23,8 | 1,7 | 515 | 0,74 | |
| 40 | 1500 | 37,5 | 2 | 387 | 0,75 |
| 1000 | 25 | 1,6 | 437 | 0,72 | |
| 750 | 18,75 | 1,3 | 475 | 0,7 | |
| 50 | 1500 | 30 | 1,6 | 387 | 0,74 |
| 1000 | 20 | 1,3 | 437 | 0,71 | |
| 750 | 15 | 1,1 | 475 | 0,69 | |
| 63 | 1500 | 23,8 | 1,2 | 315 | 0,66 |
| 1000 | 15,87 | 0,9 | 345 | 0,63 | |
| 750 | 11,9 | 0,8 | 375 | 0,6 | |
| 80 | 1500 | 18,75 | 0,9 | 300 | 0,64 |
| 1000 | 12,5 | 0,7 | 335 | 0,6 | |
| 750 | 9,37 | 0,6 | 350 | 0,58 | |
Варианты сборки Мотор-редуктора МЧ-100
Вариант расположения червячной пары
Вариант крепления
1. Без лап с привалочной плоскостью
2. На лапах со стороны червяка
3. На лапах со стороны колеса
4. На лапах со стороны, противоположной входному концу червяка
5. На лапах со стороны входного конца червяка
6. На фланце справа
7. На фланце слева
8. С реактивной штангой справа
9. С реактивной штангой слева
Пример условного обозначения мотор-редуктора МЧ-100
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора (М1 модернизированный).
3. Число оборотов выходного вала, об/мин.
4. Вариант сборки.
5. Вариант расположения двигателя.
6. Вариант крепления.
7. Дополнительные опции.
Объем заливаемого масла в зависимости от расположения червячной пары, л.
| Вариант расположения червячной пары | Тип мотор-редуктора | |||||
|---|---|---|---|---|---|---|
| МЧ-40 МЧ2-40 МПЧ-40 |
МЧ-63 МЧ2-63 МПЧ-63 |
МЧ-80 МЧ2-80 МПЧ-80 |
МЧ-100 МЧ2-100 МПЧ-100 |
МЧ-125 МЧ2-125 МПЧ-125 |
МЧ-160 МЧ2-160 МПЧ-160 |
|
| 1 | 0,18 | 0,5 | 0,7 | 1,5 | 2,2 | 3,7 |
| 2 | 0,18 | 0,5 | 0,7 | 2,7 | 5,8 | 10 |
| 3,4 | 0,3 | 0,7 | 1 | 3.1 | 5,7 | 9,5 |
Конструктивно мотор-редуктор МЧ-100 чаще всего выполняется на базе асинхронного электродвигателя с короткозамкнутым ротором, соединенного с планетарной или цилиндрической передачей. Такой подход позволяет достичь высоких показателей КПД и долговечности при минимальных габаритах. Корпус устройства обычно изготавливается из чугуна или алюминиевого сплава, что гарантирует защиту внутренних компонентов от пыли, влаги и механических воздействий.
Основные технические характеристики
Характеристики могут незначительно варьироваться в зависимости от конкретной модификации и производителя, однако базовые параметры остаются стабильными:
- Мощность двигателя: Обычно варьируется в диапазоне от 0,55 до 2,2 кВт. Выбор мощности зависит от нагрузки на привод и требуемой скорости вращения.
- Синхронная частота вращения: 1500 об/мин (для 4-полюсных двигателей) или 3000 об/мин (для 2-полюсных).
- Коэффициент передачи: Зависит от установленной ступени редукции и может составлять от 10 до 60 и более, что позволяет получать выходную скорость вращения от 25 до 150 об/мин.
- Крутящий момент на валу: От 50 до 200 Н·м и выше, что обеспечивает возможность работы с тяжелыми грузами.
- Напряжение питания: Стандартное трехфазное 380 В, 50 Гц.
- Класс защиты: IP54 или IP55, что допускает эксплуатацию в условиях повышенной запыленности и влажности.
Преимущества и особенности эксплуатации
Ключевое преимущество МЧ-100 — это простота обслуживания. Устройство не требует сложного технического сервиса, а смазка шестерен и подшипников часто рассчитана на весь срок службы или требует периодической замены через специальные пробки. Высокий ресурс работы достигается за счет использования качественных подшипников и точной подгонки зубчатых колес.
Мотор-редуктор МЧ-100 легко интегрируется в существующие линии благодаря стандартным фланцам и типоразмерам выходных валов. Он может комплектоваться тормозным устройством или энкодером для более точного контроля позиционирования. Благодаря низкому уровню шума и вибрации, такое оборудование подходит для установки в закрытых помещениях, цехах и на открытых площадках при условии правильной защиты от осадков.
При выборе мотор-редуктора МЧ-100 важно учитывать коэффициент использования режима работы (S1, S2, S3 и т.д.) и условия окружающей среды. Для агрессивных сред или высоких температур существуют специальные исполнения с усиленной защитой и термостойкими материалами уплотнений. Правильный подбор мощности и редукционного числа гарантирует стабильную работу оборудования и минимизацию простоев производства.
