Мотор-редуктор МЧ-63 (МРЧ-63)

Одноступенчатые и двуступенчатые червячные мотор-редукторы предназначены для установки в виде привода общего назначения. Мы поставляем:

червячные мотор-редукторы МЧ-40 (МРЧ-40), МЧ-63 (МРЧ-63), МЧ-80 (МРЧ-80), МЧ-100, МЧ-125, МЧ-160;
двуступенчатые червячные мотор-редукторы МЧ2-40, МЧ2-63, МЧ2-80, МЧ2-100, МЧ2-125, МЧ2-160;
планетарно-червячные мотор-редукторы МПЧ-40, МПЧ-63, МПЧ-80, МПЧ-100, МПЧ-125, МПЧ-160.

Предварительный заказ

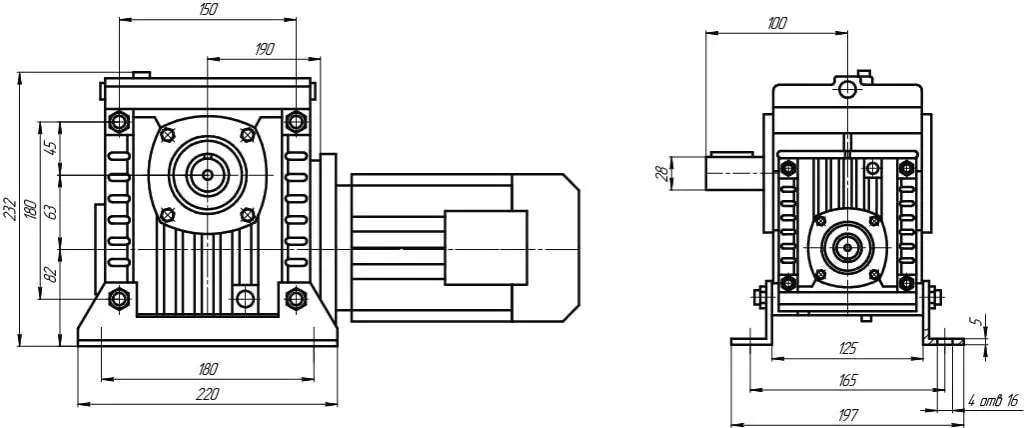

Габаритные и присоединительные размеры мотор-редуктора МЧ-63 (МРЧ-63)

Выходной цилиндрический вал Выходной конический с внутренней резьбой

Выходной конический вал с наружной резьбой Выходной вал полый шпоночный

Выходной вал полый шлицевой

Технические характеристики мотор-редуктора МЧ-63 (МРЧ-63)

iN	n1	n2	ч-63м мч-63м
	n1	n2	Р1	Т2	η
	мин^-1		кВт	Н.м	η
4	1500	375	1,9	45	0,94
	1000	250	1,5	53	0,93
	750	187,5	1,2	57	0,92
5	1500	300	1,7	50	0,93
	1000	200	1,3	59	0,92
	750	150	1,1	64	0,91
6,3	1500	238	1,5	56	0,92
	1000	158,5	1,2	66	0,91
	750	119	1	71	0,9
8	1500	187,5	1,3	56	0,88
	1000	125	1	66	0,87
	750	93,75	0,8	71	0,86
10	1500	150	0,9	51	0,87
	1000	100	0,7	60	0,85
	750	75	0,6	65	0,85
12,5	1500	120	0,8	52	0,86
	1000	80	0,6	61	0,84
	750	60	0,5	66	0,83
16	1500	93,75	0,7	56	0,83
	1000	62,5	0,5	65	0,81
	750	46,88	0,4	71	0,8
20	1500	75	0,5	52	0,81
	1000	50	0,4	60	0,78
	750	37,5	0,3	65	0,77
25	1500	60	0,4	51	0,76
	1000	40	0,3	59	0,73
	750	30	0,3	64	0,72
31,5	1500	47,6	0,4	58	0,73
	1000	31,7	0,3	67	0,69
	750	23,8	0,3	71	0,68
40	1500	37,5	0,3	56	0,69
	1000	25	0,3	65	0,66
	750	18,75	0,2	68	0,65
50	1500	30	0,3	54	0,62
	1000	20	0,2	60	0,61
	750	15	0,2	65	0,61
63	1500	23,8	0,2	52	0,6
	1000	15,87	0,2	56	0,57
	750	11,9	0,1	61	0,58
80	1500	18,75	0,2	51	0,58
	1000	12,5	0,1	56	0,57
	750	9,37	0,1	57	0,55

Варианты сборки мотор-редуктора МЧ-63 (МРЧ-63)

Вариант расположения червячной пары

Вариант крепления

1. Без лап с привалочной плоскостью
2. На лапах со стороны червяка
3. На лапах со стороны колеса
4. На лапах со стороны, противоположной входному концу червяка
5. На лапах со стороны входного конца червяка
6. На фланце справа
7. На фланце слева
8. С реактивной штангой справа
9. С реактивной штангой слева

Пример условного обозначения мотор-редуктора МЧ-63 (МРЧ-63)

Условное обозначение:

MCH-63M1 uslovnoe oboznacheniya.png

1. Модель редуктора.
2. Габарит редуктора (М1 модернизированный).
3. Число оборотов выходного вала, об/мин.
4. Вариант сборки.
5. Вариант расположения двигателя.
6. Вариант крепления.

нагрузка постоянная и переменная одного направления и реверсивная;
вращение валов в любую сторону;
работа постоянная и с периодическими остановками;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³, климатическое исполнение У и Т категорий 1-3 и климатическое исполнение УХЛ категории 4 согласно ГОСТ 15150-69.

Мы поставляем одноступенчатые и двуступенчатые червячные, планетарно-червячные мотор-редукторы, планетарные мотор-редукторы МР и другую продукцию во все регионы Российской Федерации: Москва, Санкт-Петербург, Ростов-на-Дону, Нижний Новгород, Нижний Тагил, Белгород, Ставрополь, Краснодар, Уфа, Екатеринбург, Калуга, Камышин, Урюпинск, Волгоград, Омск, Орск, Киров, Кирово-Чепецк, Улан-Уде, Тула, Тверь, Иваново, Новороссийск, Сочи, Адлер, Иркутск, Томск, Владивосток, Хабаровск, Вологда, Пенза, Самара, Волгоград, Волжский, Тамбов, Липецк, Норильск, Новосибирск и многие другие. Отправка идет транспортными компаниями. Доставка до терминалов в Воронеже бесплатно.
