Мотор-редуктор МЧ-80 (МРЧ-80)
Одноступенчатые и двуступенчатые червячные мотор-редукторы предназначены для установки в виде привода общего назначения. Мы поставляем:
- червячные мотор-редукторы МЧ-40 (МРЧ-40), МЧ-63 (МРЧ-63), МЧ-80 (МРЧ-80), МЧ-100, МЧ-125, МЧ-160;
- двуступенчатые червячные мотор-редукторы МЧ2-40, МЧ2-63, МЧ2-80, МЧ2-100, МЧ2-125, МЧ2-160;
- планетарно-червячные мотор-редукторы МПЧ-40, МПЧ-63, МПЧ-80, МПЧ-100, МПЧ-125, МПЧ-160.
Условия эксплуатации червячных мотор-редукторов
- нагрузка постоянная и переменная одного направления и реверсивная;
- вращение валов в любую сторону;
- работа постоянная и с периодическими остановками;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3, климатическое исполнение У и Т категорий 1-3 и климатическое исполнение УХЛ категории 4 согласно ГОСТ 15150-69.
Структура обозначения мотор-редукторов: червячный мотор-редуктор МЧ (МРЧ)-63-45-52-1-УЗ
| МЧ (МРЧ) — тип | 1 — вариант расположения червячной пары |
| 63 — межосевое расстояние, мм | У — климатическое исполнение |
| 45 — номинальная частота вращения выходного вала | 3 — категория размещения |
| 52 — схема сборки |
Основные технические характеристики червячных мотор-редукторов МЧ, МЧ2, МПЧ
| Червячные мотор-редукторы | Допускаемая консольная нагрузка на выходном валу, Н | Корректированный уровень звуковой мощности, дБа (не более) | Масса редукторной части, кг |
|---|---|---|---|
| МЧ | |||
| МЧ-40 | 1500 | 82 | 7 |
| МЧ-63 | 2800 | 82 | 18 |
| МЧ-80 | 4000 | 85 | 26 |
| МЧ-100 | 5600 | 85 | 65 |
| МЧ-125 | 8000 | 85 | 100 |
| МЧ-160 | 11200 | 85 | 190 |
| МЧ2 | |||
| МЧ2-40 | 1500 | 35 | 13 |
| МЧ2-63 | 2800 | 125 | 22 |
| МЧ2-80 | 4000 | 240 | 29 |
| МЧ2-100 | 5600 | 500 | 73 |
| МЧ2-125 | 8000 | 950 | 110 |
| МЧ2-160 | 11200 | 1900 | 205 |
| МПЧ | |||
| МПЧ-40 | 1500 | 30 | 13 |
| МПЧ-63 | 2800 | ПО | 22 |
| МПЧ-80 | 4000 | 220 | 31 |
| МПЧ-100 | 5600 | 450 | 73 |
| МПЧ-125 | 8000 | 840 | 115 |
| МПЧ-160 | 11200 | 1600 | 210 |
Габаритные и присоединительные размеры
Присоединительные размеры полых валов для червячных мотор-редукторов МРЧ (МЧ), МЧ2, МПЧ Варианты исполнения: шлицевой и шпоночный.
Присоединительные размеры выходного вала червячных мотор редукторов МЧ (МРЧ), МЧ2, МПЧ (для типоразмера -40, -63, -80 — цилиндрические, для типоразмера -100, -125, -160 — конические и цилиндрические).
 |
Мотор редуктор червячный | d | d 1 | l | l1 | b | t |
|---|---|---|---|---|---|---|---|
| МЧ-40, МЧ2-40, МПЧ-40 | 18к6 | М5 | 28 (40) | 15 | 6 | 20,5 | |
| МЧ-63, МЧ2-63, МПЧ-63 | 28к6 | М8 | 60 (42) | 20 | 8 | 31 | |
| МЧ-80, МЧ2-80, МПЧ-80 | 35к6 | М8 | 80 (58) | 20 | 10 | 38 |
| Червячные мотор-редукторы | d | d 1 | l | l1 | l2 | b | t | b1 | t1 |
|---|---|---|---|---|---|---|---|---|---|
| МЧ-100, МЧ2-100, МПЧ-100 | 45 | М30х2,0 | 110 | 82 | 90 | 12 | 23,45 | 14 | 48,5 |
| МЧ-125, МЧ2-125, МПЧ-125 | 55 | М36хЗ,0 | 110 | 82 | 110 | 14 | 28,95 | 16 | 59 |
| МЧ-160, МЧ2-160, МПЧ-160 | 70 | М48хЗ,0 | 140 | 105 | 140 | 18 | 36,375 | 20 | 74,5 |

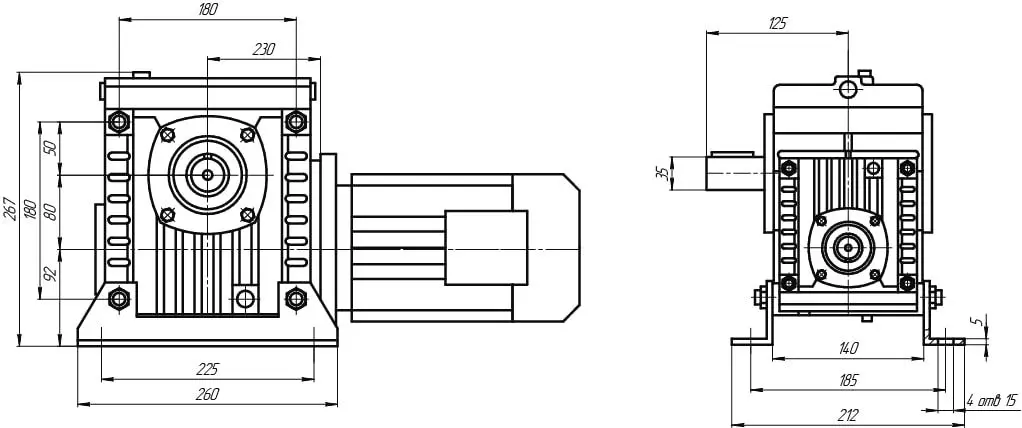

Габаритные и присоединительные размеры мотор-редуктора планетарно червячного МПЧ, мм
| Планетарно-червячные мотор-редукторы | Aw | А | В | B1 | B2 | В3 | В4 | H | H1 | H2 | L1 | L2 | L3 | d | L | D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| не более | ||||||||||||||||
| МПЧ-40 | 40 | 105 | 120 | 100 | 140 | 164 | 100 | 180 | 112 | 37 | 150 | 150 | 180 | 13 | 260 | 200 |
| МПЧ-63 | 63 | 150 | 145 | 125 | 165 | 197 | 120 | 232 | 145 | 40 | 175 | 180 | 220 | 13 | 350 | 250 |
| МПЧ-80 | 80 | 180 | 165 | 140 | 185 | 212 | 145 | 267 | 172 | 42 | 205 | 225 | 260 | 15 | 420 | 250 |
| Планетарно-червячные мотор-редукторы | Aw | В | B1 | B2 | Вз | H | H1 | H2 | L1 | L2 | L3 | d | L | D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| не более | ||||||||||||||
| МПЧ-100 | 100 | 194 | 175 | 140 | 225 | 312 | 200 | 18 | 240 | 200 | 373 | 19 | 450 | 350 |
| МПЧ-125 | 125 | 243 | 230 | 190 | 230 | 396 | 236 | 22 | 275 | 230 | 437 | 19 | 540 | 350 |
| МПЧ-160 | 160 | 282 | 280 | 230 | 280 | 500 | 300 | 30 | 350 | 300 | 551 | 22 | 650 | 450 |
Сборка червячных мотор-редукторов МЧ, МЧ2, МПЧ
Вид сверху, червяк под колесом
Варианты расположения червячной пары
Вид сбоку
Объем заливаемого масла в зависимости от расположения червячной пары, л.
| Вариант расположения червячной пары | Тип мотор-редуктора | |||||
|---|---|---|---|---|---|---|
| МЧ-40 МЧ2-40 МПЧ-40 |
МЧ-63 МЧ2-63 МПЧ-63 |
МЧ-80 МЧ2-80 МПЧ-80 |
МЧ-100 МЧ2-100 МПЧ-100 |
МЧ-125 МЧ2-125 МПЧ-125 |
МЧ-160 МЧ2-160 МПЧ-160 |
|
| 1 | 0,18 | 0,5 | 0,7 | 1,5 | 2,2 | 3,7 |
| 2 | 0,18 | 0,5 | 0,7 | 2,7 | 5,8 | 10 |
| 3,4 | 0,3 | 0,7 | 1 | 3.1 | 5,7 | 9,5 |
