Мотор-редуктор МЧ2-40/80
Одноступенчатые и двуступенчатые червячные мотор-редукторы предназначены для установки в виде привода общего назначения. Мы поставляем:
- червячные мотор-редукторы МЧ-40 (МРЧ-40), МЧ-63 (МРЧ-63), МЧ-80 (МРЧ-80), МЧ-100, МЧ-125, МЧ-160;
- двуступенчатые червячные мотор-редукторы МЧ2-40, МЧ2-63, МЧ2-80, МЧ2-100, МЧ2-125, МЧ2-160;
- планетарно-червячные мотор-редукторы МПЧ-40, МПЧ-63, МПЧ-80, МПЧ-100, МПЧ-125, МПЧ-160.

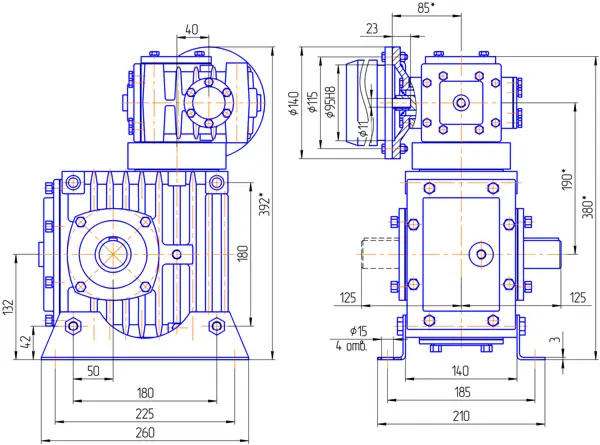

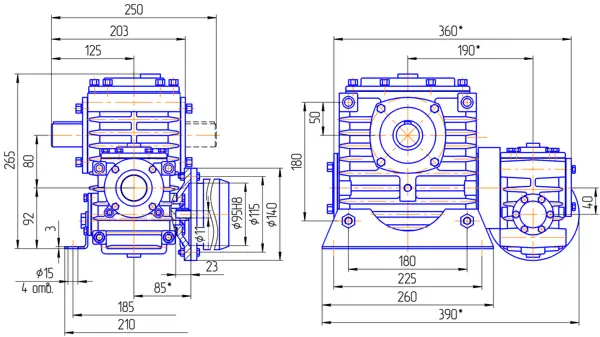

Габаритные и присоединительные размеры мотор-редуктора МЧ2-40/80
Технические характеристики мотор-редуктора МЧ2-40/80
| Частота вращения выходного вала об/мин |
Крутящий момент на выходном валу Н.м |
Мощность
электродвигателя кВт |
Комплектующий
электродвигатель наименование |
Масса мотор- редуктора кг |
Допускаемая радиальная нагрузка Н |
| 0,22 | 25 | 0,12 | АИР56А4 | 36 | 300 |
| 0,28 | 28 | 0,12 | АИР56А4 | 36 | 300 |
| 0,35 | 32 | 0,12 | АИР56А4 | 36 | 300 |
| 0,44 | 36 | 0,12 | АИР56А4 | 36 | 300 |
| 0,56 | 40 | 0,12 | АИР56А4 | 36 | 300 |
| 0,71 | 40 | 0,12 | АИР56А4 | 36 | 300 |
| 0,9 | 40 | 0,12 | АИР56А4 | 36 | 300 |
| 1,1 | 40 | 0,12 | АИР56А4 | 36 | 300 |
| 1,4 | 40 | 0,12 | АИР56А4 | 36 | 300 |
| 1,8 | 40 | 0,12 | АИР56А4 | 36 | 300 |
| 2,2 | 40 | 0,12 | АИР56А4 | 36 | 300 |
| 2,8 | 40 | 0,12 | АИР56А4 | 36 | 300 |
| 3,5 | 38 | 0,12 | АИР56А4 | 36 | 300 |
| 4,4 | 38 | 0,12 | АИР56А4 | 36 | 300 |
| 5,5 | 38 | 0,12 | АИР56А4 | 36 | 300 |
| 7 | 38 | 0,12 | АИР56А4 | 36 | 300 |
| 9 | 38 | 0,12 | АИР56А4 | 36 | 300 |
Варианты сборки мотор-редуктора МЧ2-40/80
Пример условного обозначения мотор-редуктора МЧ2-40/80
Условное обозначение:
1. Модель редуктора.
2. Количество ступеней.
3. Межосевое расстояние 1 ступени, мм. / 2 ступени, мм. (М1 модернизированный).
4. Число оборотов выходного вала, об/мин.
5. Вариант сборки.

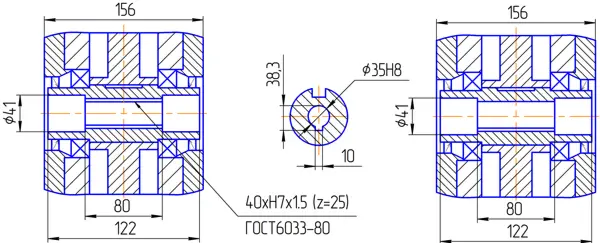

6. Выходной вал (цилиндрический Ц, конический К1, конический К2, шлицевой ШЛ; со шпон пазом ШП).
7. Вариант расположения червячной пары (11, 12, 21, 22).
8. Расположение клемной коробки двигателя.
9. Категория точности редуктора.
10. Дополнительные опции.
Объем заливаемого масла в зависимости от расположения червячной пары, л.
| Вариант расположения червячной пары | Тип мотор-редуктора | |||||
|---|---|---|---|---|---|---|
| МЧ-40 МЧ2-40 МПЧ-40 |
МЧ-63 МЧ2-63 МПЧ-63 |
МЧ-80 МЧ2-80 МПЧ-80 |
МЧ-100 МЧ2-100 МПЧ-100 |
МЧ-125 МЧ2-125 МПЧ-125 |
МЧ-160 МЧ2-160 МПЧ-160 |
|
| 1 | 0,18 | 0,5 | 0,7 | 1,5 | 2,2 | 3,7 |
| 2 | 0,18 | 0,5 | 0,7 | 2,7 | 5,8 | 10 |
| 3,4 | 0,3 | 0,7 | 1 | 3.1 | 5,7 | 9,5 |
Конструктивная особенность МЧ2-40/80 заключается в использовании червячной передачи на обеих ступенях. Такая архитектура обеспечивает плавность хода, отсутствие люфта и высокую демпфирующую способность, что критически важно для оборудования с импульсным режимом работы. Корпус редуктора обычно изготавливается из серого чугуна, что гарантирует жесткость конструкции и устойчивость к вибрациям. Валы выполнены из легированной стали с термической обработкой, обеспечивающей высокую износостойкость шестерен и червяков.
Ключевые технические характеристики мотор-редуктора МЧ2-40/80 варьируются в зависимости от установленного электродвигателя и исполнения (горизонтальное или вертикальное), однако базовые параметры остаются стабильными. Номинальный крутящий момент на выходном валу может достигать нескольких сотен Н·м (часто в диапазоне 200–600 Н·м в зависимости от габаритного размера). КПД таких редукторов относительно невелик из-за трения скольжения в червячных зацеплениях и составляет около 30–50%, что компенсируется простотой обслуживания и самоблокировкой (возможностью блокировки привода со стороны выхода при выключенном двигателе).
Область применения МЧ2-40/80 охватывает широкий спектр отраслей: от конвейерных систем и смесителей до подъемных механизмов и станочного оборудования. Благодаря двухступенчатой схеме достигается значительное уменьшение габаритов по сравнению с одноступенчатыми аналогами с тем же передаточным числом. При эксплуатации важно соблюдать режимы смазки: для червячных передач требуется использование специальных редукторных масел с противоизносными присадками, так как высокие температуры в зоне зацепления могут привести к быстрому износу деталей при недостаточной смазке.
