Мотор-редуктор МЦ2С-125
Цилиндрические двухступенчатые мотор редукторы, благодаря электродвигателям редукторного исполнения, обеспечивают необходимую скорость вращения на выходном валу.
Преимущество редукторов данной серии в том, что они имеют высокие эксплуатационные характеристики, т.е. способны работать долгое время (до 24 часов без перерыва).
Цилиндрические мотор-редукторы 4МЦ2С работают от сети переменного тока частотой 50 Гц или 60 Гц.
Номинальное напряжение — 220 и 380В.
Особенности работы
- Постоянная нагрузка одного направления.
- Вращение выходного вала происходит в любую сторону.
- Внешняя среда — невзрывоопасная, неагрессивная.
Технические характеристики цилиндрических мотор-редукторов МЦ2С, 4МЦ2С
| Обороты на выходе, об/мин | Редукторы 4МЦ2С63 | Редукторы 4МЦ2С80 | ||
|---|---|---|---|---|
| Мкр, Н.м | Мощность эл/дв, кВт | Мкр, Н.м | Мощность эл/дв, кВт | |
| 28 | 175 | 0.55 | 240 | 0,75 |
| 238 | 0.75 | 350 | 1,1 | |
| 35,5 | 140 | 0,55 | 280 | 1,1 |
| 180 | 0,75 | 355 | 1,5 | |
| 45 | 105 | 0,55 | 230 | 1,1 |
| 140 | 0,75 | 315 | 1,5 | |
| 56 | 130 | 0,75 | 250 | 1,5 |
| 180 | 1,1 | 355 | 2,2 | |
| 71 | 95 | 0,75 | 290 | 2,2 |
| 135 | 1,1 | 355 | 3,0 | |
| 90 | 110 | 1,1 | 225 | 2,2 |
| 150 | 1,5 | 305 | 3,0 | |
| 112 | 125 | 1,5 | 240 | 3,0 |
| 180 | 2,2 | 320 | 4,0 | |
| 140 | 144 | 2,2 | 255 | 4,0 |
| 180 | 3,0 | 355 | 5,5 | |
| 180 | 112 | 2,2 | 200 | 4,0 |
| 155 | 3,0 | 280 | 5,5 | |
| Обороты на выходе, об/мин | Редукторы МЦ2С100 | Редукторы МЦ2С125 | ||
|---|---|---|---|---|
| Мкр, Н.м | Мощность эл/дв, кВт | Мкр, Н.м | Мощность эл/дв, кВт | |
| 28 | 522 | 1,5 | 930 | 3,0 |
| 630 | 2,2 | 1235 | 4,0 | |
| 35,5 | 550 | 2,2 | 967 | 4,0 |
| 690 | 3,0 | 1330 | 5,5 | |
| 45 | 455 | 2,2 | 774 | 4,0 |
| 630 | 3,0 | 1112 | 5,5 | |
| 56 | 514 | 3,0 | 870 | 5,5 |
| 630 | 4,0 | 1190 | 7,5 | |
| 71 | 553 | 4,0 | 950 | 7,5 |
| 630 | 5,5 | 1395 | 11,0 | |
| 90 | 422 | 4,0 | 770 | 7,5 |
| 575 | 5,5 | ИЗО | 11,0 | |
| 112 | 444 | 5,5 | 885 | 11,0 |
| 630 | 7,5 | 1200 | 15,0 | |
| 140 | 490 | 7,5 | 940 | 15,0 |
| 720 | 11 | 1160 | 18,5 | |
| 180 | 750 | 7,5 | 755 | 15,0 |
| 820 | 11 | 930 | 18,5 | |
Габаритные и присоединительные размеры мотор-редукторов МЦ2С-63, МЦ2С-80, МЦ2С-100, МЦ2С-125
-

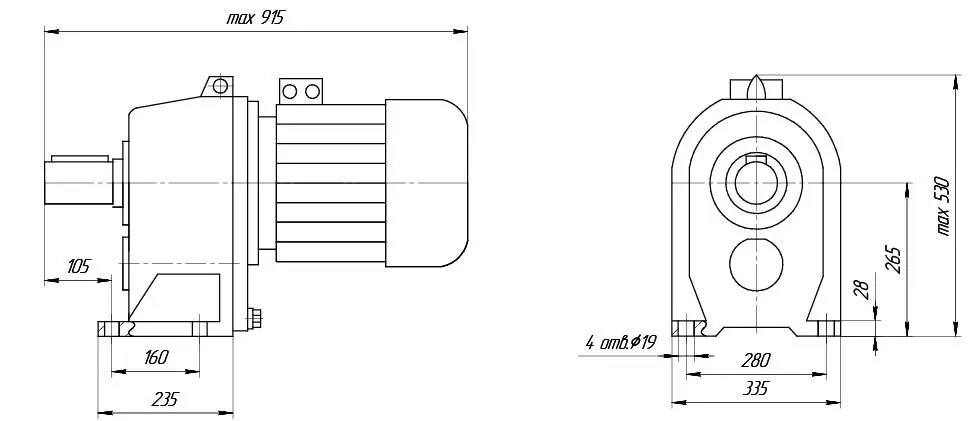

- Исполнение на лапах
Размеры Габарит ТИП ЭЛЕКТРОДВИГАТЕЛЯ L H B h1 A A1 E G d h K мотор-редуктор МЦ2С-63 63B2 417 255 185 140 110 150 48 15 12 16 160 71В6; 71В4 487 255 185 71A4; 71A2; 71B2 485 278 185 80В8; 80В6; 80В4; 80В2 517 265 185 80А6; 80A4 473 265 185 80A2 491 278 185 90L2 538 275 200 мотор-редуктор МЦ2С-80 90LA8; 90LB8; 90L6; 90L4 585 318 225 170 115 180 75 22 15 18 175 100L6; 100L4; 100L2 624 333 225 100S4; 100S2 594 333 225 112M2 645 330 225 мотор-редуктор 1МЦ2С-100н 90L6 630 380 255 212 130 210 110 20 15 22 195 100L6; 100L4 675 380 255 112MA6; 112M4; 112M2 700 400 255 100S4 645 380 255 мотор-редуктор МЦ2С-125 112MA6; 112MB6; 112M4 740 452 335 265 160 280 105 25 19 28 235 132S6; 132S4; 132M6 765 477 335 132M4 815 477 335 132M2 814 477 350 160S4 870 533 335 160M4 913 533 350 160S2 869 515 350 160M2 912 515 350 - фланцевое исполнение
Размеры Габарит Тип электродвигателя L H B h1 A C R P d h K S МЦ2С-63 63B2 417 255 200 140 130 185 200 240 11 12 150 65 71В6; 71В4 487 255 200 71A4; 71A2; 71B2 485 278 200 80В8; 80В6; 80В4; 80В2 517 265 200 80А6; 80A4 473 265 200 80A2 491 278 200 90L2 538 275 200 МЦ2С-80 90LA8; 90LB8; 90L6; 90L4 585 318 250 170 180 240 250 293 14 14 170 85 100L6; 100L4; 100L2 624 333 250 100S4; 100S2 594 333 250 112M2 645 330 280 МЦ2С-100 90L6 630 380 270 212 230 275 270 350 14 14 190 115 100L6; 100L4 675 380 270 112MA6; 112M4; 112M2 700 400 280 100S4 645 380 270 МЦ2С-125 112MA6; 112MB6; 112M4 740 452 360 260 300 350 360 440 18 20 235 115 132S6; 132S4; 132M6 765 477 360 132M4 815 477 360 132M2 814 477 360 160S4 870 533 360 160M4 913 533 360 160S2 869 515 360 160M2 912 515 360 Варианты исполнения валов Мотор-редукторов МЦ2С-63, МЦ2С-80, МЦ2С-100, МЦ2С-125
Габарит d1 d2 d3 s s1 b T n m МЦ2С 63 28 М16×1,5 28 60 42 5 14,9 8 31 МЦ2С 80 35 М20×1,5 35 80 58 6 18,5 10 38 МЦ2С 100 45 М30×2 45 110 82 12 23,45 14 48,5 МЦ2С 125 55 М36×3 55 110 82 14 28,9 16 59 МЦ2С 140 63 М42х3 63 140 105 16 32,9 18 67 МЦ2С 160 70 М48х3 70 140 105 18 36,4 20 74,5 Варианты исполнений по способу монтажа мотор-редукторов МЦ2С-63, МЦ2С-80, МЦ2С-100, МЦ2С-125
* на лапах

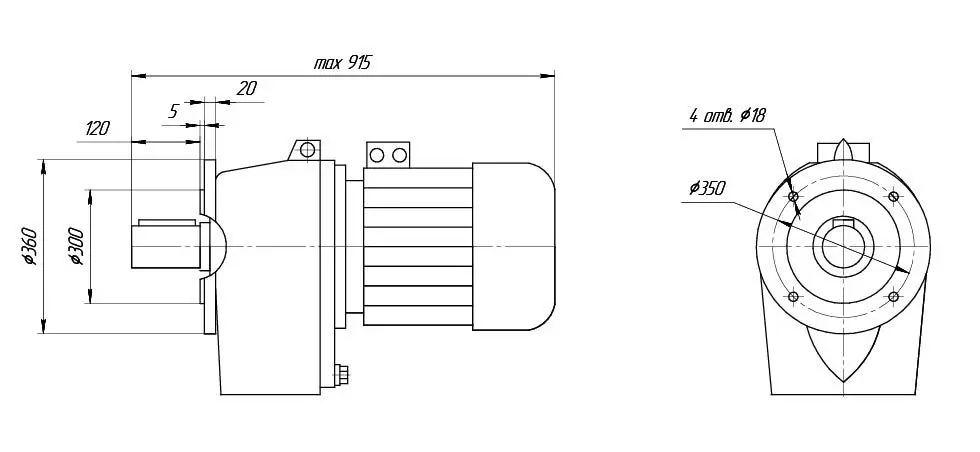

* фланцевое исполнение
Структура обозначения:
Дополнительная информация
Цилиндрические мотор-редукторы МЦ2С и 4МЦ2С: Надежность и Универсальность для Ваших Задач
В современном промышленном производстве, где эффективность и надежность оборудования играют ключевую роль, выбор правильного приводного механизма становится критически важным. Цилиндрические мотор-редукторы серии МЦ2С и их модернизированная версия 4МЦ2С зарекомендовали себя как одни из самых востребованных и универсальных решений для широкого спектра применений. Эти агрегаты сочетают в себе высокую передаваемую мощность, долговечность и простоту эксплуатации, что делает их незаменимыми в различных отраслях промышленности.
Что такое цилиндрический мотор-редуктор?
Цилиндрический мотор-редуктор представляет собой единый агрегат, состоящий из электродвигателя и редуктора, объединенных в одном корпусе. Редуктор, в свою очередь, содержит набор зубчатых колес, которые изменяют скорость вращения и крутящий момент, передаваемый от двигателя к исполнительному механизму. Цилиндрические редукторы, как следует из названия, используют цилиндрические зубчатые колеса, что обеспечивает высокую точность передачи, плавность хода и значительную передаваемую мощность.
Серия МЦ2С: Классика надежности
Мотор-редукторы серии МЦ2С – это проверенное временем решение, которое на протяжении многих лет успешно применяется в различных отраслях. Они отличаются простой и надежной конструкцией, что обеспечивает их высокую ремонтопригодность и долговечность. Основные преимущества серии МЦ2С включают:
- Высокая передаваемая мощность: Способны передавать значительные крутящие моменты, что позволяет использовать их в самых требовательных приложениях.
- Надежность и долговечность: Прочная конструкция и качественные материалы гарантируют долгий срок службы даже в условиях интенсивной эксплуатации.
- Широкий диапазон передаточных чисел: Позволяет подобрать оптимальную скорость вращения для конкретной задачи.
- Простота монтажа и обслуживания: Компактные размеры и стандартные присоединительные размеры облегчают интеграцию в существующие системы.
Основные модели серии МЦ2С:
- МЦ2С-63: Компактный и эффективный мотор-редуктор, подходящий для задач с умеренными нагрузками.
- МЦ2С-80: Более мощная версия, способная справляться с более серьезными задачами.
- МЦ2С-100: Универсальный мотор-редуктор, широко применяемый в различных отраслях.
- МЦ2С-125: Мощное решение для тяжелых условий эксплуатации и высоких нагрузок.
Серия 4МЦ2С: Современные технологии для повышенной эффективности
Мотор-редукторы серии 4МЦ2С представляют собой модернизированную версию МЦ2С, разработанную с учетом современных требований к энергоэффективности, надежности и функциональности. Внедрение новых технологий и улучшенных конструктивных решений позволило добиться следующих преимуществ:
- Повышенная энергоэффективность: Использование более совершенных электродвигателей и оптимизированных зубчатых пар снижает потребление электроэнергии.
- Увеличенный ресурс работы: Применение износостойких материалов и улучшенных систем смазки продлевает срок службы редуктора.
- Сниженный уровень шума и вибрации: Более точная обработка зубчатых колес и улучшенная балансировка снижают акустическую нагрузку.
- Расширенные возможности комплектации: Возможность установки различных типов электродвигателей, тормозов и других дополнительных опций.
- Улучшенная защита от внешних воздействий: Повышенный класс защиты от пыли и влаги делает их пригодными для работы в более сложных условиях.
Области применения мотор-редукторов МЦ2С и 4МЦ2С:
Универсальность и надежность мотор-редукторов МЦ2С и 4МЦ2С делают их востребованными в самых разнообразных отраслях:
- Машиностроение: Приводы конвейеров, подъемных механизмов, станков, смесителей.
- Пищевая промышленность: Приводы упаковочных машин, дозаторов, транспортеров.
- Строительство: Приводы бетоносмесителей, подъемников, кранов.
- Металлургия: Приводы прокатных станов, дробилок, транспортеров.
- Химическая промышленность: Приводы насосов, мешалок, дозаторов.
- Энергетика: Приводы вентиляторов, насосов, задвижек.
- Сельское хозяйство: Приводы зерносушилок, кормораздатчиков, транспортеров.
Мы поставляем цилиндрические мотор-редукторы МЦ2С, 4МЦ2С, планетарные мотор-редукторы МПО и другую продукцию во все регионы Российской Федерации: Москва, Санкт-Петербург, Ростов-на-Дону, Нижний Новгород, Нижний Тагил, Белгород, Ставрополь, Краснодар, Уфа, Екатеринбург, Калуга, Камышин, Урюпинск, Волгоград, Омск, Орск, Киров, Кирово-Чепецк, Улан-Уде, Тула, Тверь, Иваново, Новороссийск, Сочи, Адлер, Иркутск, Томск, Владивосток, Хабаровск, Вологда, Пенза, Самара, Волгоград, Волжский, Тамбов, Липецк, Норильск, Новосибирск и многие другие. Отправка осуществляется через транспортные компании. Доставка до терминалов в Воронеже бесплатно.
