Мотор-редуктор 4МЦ2С-63 (1МЦ2С-63)

Цилиндрические двухступенчатые мотор редукторы, благодаря электродвигателям редукторного исполнения, обеспечивают необходимую скорость вращения на выходном валу.

Преимущество редукторов данной серии в том, что они имеют высокие эксплуатационные характеристики, т.е. способны работать долгое время (до 24 часов без перерыва).

Цилиндрические мотор-редукторы 4МЦ2С работают от сети переменного тока частотой 50 Гц или 60 Гц.

Номинальное напряжение - 220 и 380В.

Предварительный заказ

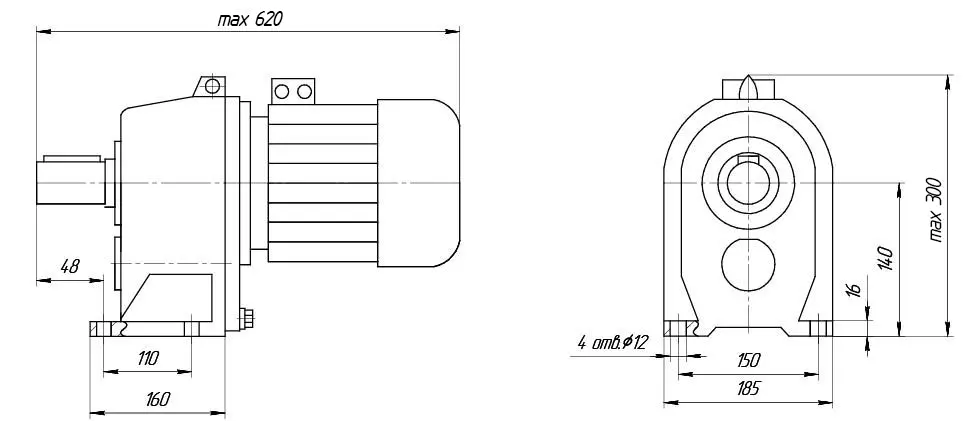

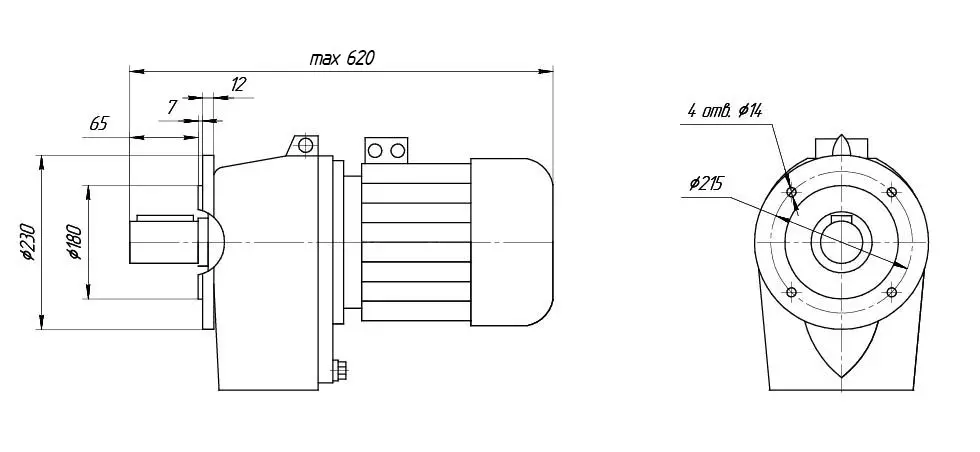

Габаритные и присоединительные размеры мотор-редуктора 4МЦ2С-63 (1МЦ2С-63)

Выходной цилиндрический вал

Выходной конический вал

Технические характеристики цилиндрических мотор-редукторов 4МЦ2С-63 (1МЦ2С-63)

оминальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на тихоходном валу, Н•м	Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н	Масса мотор-редуктора, без смазки, не более, кг	Электродвигатель			КПД мотор-редуктора, % не менее
оминальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на тихоходном валу, Н•м		Масса мотор-редуктора, без смазки, не более, кг	Типоразмер	Мощность, кВт	Частота вращения, об/мин	КПД мотор-редуктора, % не менее
28	175	3300	21	АИР71В6РЗ	0,55	1000	66
31,5	162	3200	27	АИР80В8РЗ	0,55	750	62
35,5	140	3000	21	АИР71В6РЗ	0,55	1000	66
35,5	190	3500	27	АИР80А6РЗ	0,75	1000	68
40	123	2800	21	АИР71В6РЗ	0,55	1000	66
40	168	3200	27	АИР80А6РЗ	0,75	1000	68
45	113	2600	21	АИР71В6РЗ	0,55	1000	66
45	154	3100	27	АИР80А6РЗ	0,75	1000	68
50	140	3000	27	АИР80А6РЗ	0,75	1000	68
	102	2500	21	АИР71В6РЗ	0,55	1000	66
	206	3600	27	АИР80А6РЗ	1,1	1000	72
56	96	2400	21	АИР71А4РЗ	0,55	1500	72
	140	3000	21	АИР71В4РЗ	0,75	1500	73
	206	3400	27	АИР80А4РЗ	1,1	1500	73
63	81	2200	21	АИР71А4РЗ	0,55	1500	72
	113	2600	21	АИР71В4РЗ	0,75	1500	73
	162	3200	27	АИР80А4РЗ	1,1	1500	73
71	75	2100	21	АИР71А4РЗ	0,55	1500	72
	105	2600	21	АИР71В4РЗ	0,75	1500	73
	148	3000	27	АИР80А4РЗ	1,1	1500	73
80	65	2000	21	АИР71А4РЗ	0,55	1500	72
	89	2300	21	АИР71В4РЗ	0,75	1500	73
	128	2800	27	АИР80А4РЗ	1,1	1500	73
	174	3300	27	АИР80В4РЗ	1,5	1500	75
90	57	1800	21	АИР71А4РЗ	0,55	1500	72
	78	2200	21	АИР71В4РЗ	0,75	1500	73
	112	2600	27	АИР80А4РЗ	1,1	1500	73
	153	3100	27	АИР80В4РЗ	1,5	1500	75
100	51	1800	21	АИР71А4РЗ	0,55	1500	72
	71	2100	21	АИР71В4РЗ	0,75	1500	73
	102	2500	27	АИР80А4РЗ	1,1	1500	73
	138	2900	27	АИР80В4РЗ	1,5	1500	75
112	47	1700	21	АИР71А4РЗ	0,55	1500	72
	65	2000	21	АИР71В4РЗ	0,75	1500	73
	92	2300	27	АИР80А4РЗ	1,1	1500	73
	128	2400	27	АИР80В4РЗ	1,5	1500	75
	187	3400	32	АИР90А4РЗ	2,2	1500	78
125	43	1600	21	АИР71А4РЗ	0,55	1500	72
	59	1900	21	АИР71В4РЗ	0,75	1500	73
	84	2300	27	АИР80А4РЗ	1,1	1500	73
	114	2600	27	АИР80В4РЗ	1,5	1500	75
	159	3100	27	АИР80В2РЗ	2,2	3000	80
140	37	1500	21	АИР71А4РЗ	0,55	1500	72
	52	1800	21	АИР71В4РЗ	0,75	1500	73
	73	2100	27	АИР80А4РЗ	1,1	1500	73
	101	2500	27	АИР80В4РЗ	1,5	1500	75
	149	3100	27	АИР80В2РЗ	2,2	3000	80
160	33	1400	16	АИР63В2	0,55	3000	72
	43	1650	21	АИР71А2РЗ	0,75	3000	75
	64	2000	21	АИР71В2РЗ	1,1	3000	75
	88	2300	27	АИР80А2РЗ	1,5	3000	74,5
	129	2800	27	АИР80В2РЗ	2,2	3000	86
180	27	1300	16	АИР63В2	0,55	3000	72
	36	1500	21	АИР71А2РЗ	0,75	3000	75
	53	1800	21	АИР71В2РЗ	1,1	3000	75
	73	2100	27	АИР80А2РЗ	1,5	3000	74
	107	2500	27	АИР80В2РЗ	2,2	3000	86
	150	3000	32	АИР90А2РЗ	3	3000	81
200	25	1200	16	АИР63В2	0,55	3000	72
	34	1400	21	АИР71А2РЗ	0,75	3000	75
	50	1700	21	АИР71В2РЗ	1,1	3000	75
	68	2000	27	АИР80А2РЗ	1,5	3000	74
	100	2500	27	АИР80В2РЗ	2,2	3000	86
	145	3000	32	АИР90А2РЗ	3	3000	81
224	22	1100	16	АИР63В2	0,55	3000	72
	29	1300	21	АИР71А2РЗ	0,75	3000	75
	46	1700	21	АИР71В2РЗ	1,1	3000	75
	63	1900	27	АИР80А2РЗ	1,5	3000	74
	92	2400	27	АИР80В2РЗ	2,2	3000	86
	125	2700	32	АИР90А2РЗ	3	3000	81
250	19	1000	16	АИР63В2	0,55	3000	72
	2	1200	21	АИР71А2РЗ	0,75	3000	75
	42	1600	21	АИР71В2РЗ	1,1	3000	75
	57	1900	27	АИР80А2РЗ	1,5	3000	74
	84	2300	27	АИР80В2РЗ	2,2	3000	86
	114	2600	32	АИР90А2РЗ	3	3000	81
280	18	1000	16	АИР63В2	0,55	3000	72
	24	1200	21	АИР71А2РЗ	0,75	3000	75
	36	1500	21	АИР71В2РЗ	1,1	3000	75
	50	1700	27	АИР80А2РЗ	1,5	3000	74
	73	2100	27	АИР80В2РЗ	2,2	3000	86
	99	2400	32	АИР90А2РЗ	3	3000	81
315	15	1000	16	АИР63В2	0,55	3000	72
	20	1100	21	АИР71А2РЗ	0,75	3000	75
	32	1400	21	АИР71В2РЗ	1,1	3000	75
	43	1600	27	АИР80А2РЗ	1,5	3000	74
	64	2000	27	АИР80В2РЗ	2,2	3000	86
	86	2300	32	АИР90А2РЗ	3	3000	81
355	14	950	16	АИР63В2	0,55	3000	72
	19	1100	21	АИР71А2РЗ	0,75	3000	75
	29	1300	21	АИР71В2РЗ	1,1	3000	75
	39	1500	27	АИР80А2РЗ	1,5	3000	74
	58	1900	27	АИР80В2РЗ	2,2	3000	86
	79	2200	32	АИР9012РЗ	3	3000	81
400	12	850	16	АИР63В2	0,55	3000	72
	16	1000	21	АИР71А2РЗ	0,75	3000	75
	25	1200	21	АИР71В2РЗ	1,1	3000	75
	35	1400	27	АИР80А2РЗ	1,5	3000	74
	51	1700	27	АИР80В2РЗ	2,2	3000	86
	69	2000	32	АИР9012РЗ	3	3000	81

Варианты сборки мотор-редукторов 4МЦ2С-63 (1МЦ2С-63)

Пример условного обозначения мотор-редуктора 4МЦ2С-63 (1МЦ2С-63)

Условное обозначение:

1МЦ2С 63 условное обозначение.png

1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Номинальная частота вращения выходного вала, об/мин.
4. Мощность комплектующего электродвигателя, кВт.
5. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
6. Конструктивное исполнение по способу монтажа.
7. Вариант исполнения выходного вала (Ц - цилиндрический выходной вал
К - конический выходной вал).
8. Дополнительные опции.

Цилиндрические мотор-редукторы МЦ2С и 4МЦ2С: Надежность и Универсальность для Ваших Задач

В современном промышленном производстве, где эффективность и надежность оборудования играют ключевую роль, выбор правильного приводного механизма становится критически важным. Цилиндрические мотор-редукторы серии МЦ2С и их модернизированная версия 4МЦ2С зарекомендовали себя как одни из самых востребованных и универсальных решений для широкого спектра применений. Эти агрегаты сочетают в себе высокую передаваемую мощность, долговечность и простоту эксплуатации, что делает их незаменимыми в различных отраслях промышленности.

Что такое цилиндрический мотор-редуктор?

Цилиндрический мотор-редуктор представляет собой единый агрегат, состоящий из электродвигателя и редуктора, объединенных в одном корпусе. Редуктор, в свою очередь, содержит набор зубчатых колес, которые изменяют скорость вращения и крутящий момент, передаваемый от двигателя к исполнительному механизму. Цилиндрические редукторы, как следует из названия, используют цилиндрические зубчатые колеса, что обеспечивает высокую точность передачи, плавность хода и значительную передаваемую мощность.

Серия МЦ2С: Классика надежности

Мотор-редукторы серии МЦ2С – это проверенное временем решение, которое на протяжении многих лет успешно применяется в различных отраслях. Они отличаются простой и надежной конструкцией, что обеспечивает их высокую ремонтопригодность и долговечность. Основные преимущества серии МЦ2С включают:

Высокая передаваемая мощность: Способны передавать значительные крутящие моменты, что позволяет использовать их в самых требовательных приложениях.
Надежность и долговечность: Прочная конструкция и качественные материалы гарантируют долгий срок службы даже в условиях интенсивной эксплуатации.
Широкий диапазон передаточных чисел: Позволяет подобрать оптимальную скорость вращения для конкретной задачи.
Простота монтажа и обслуживания: Компактные размеры и стандартные присоединительные размеры облегчают интеграцию в существующие системы.

Основные модели серии МЦ2С:

МЦ2С-63: Компактный и эффективный мотор-редуктор, подходящий для задач с умеренными нагрузками.
МЦ2С-80: Более мощная версия, способная справляться с более серьезными задачами.
МЦ2С-100: Универсальный мотор-редуктор, широко применяемый в различных отраслях.
МЦ2С-125: Мощное решение для тяжелых условий эксплуатации и высоких нагрузок.

Серия 4МЦ2С: Современные технологии для повышенной эффективности

Мотор-редукторы серии 4МЦ2С представляют собой модернизированную версию МЦ2С, разработанную с учетом современных требований к энергоэффективности, надежности и функциональности. Внедрение новых технологий и улучшенных конструктивных решений позволило добиться следующих преимуществ:

Повышенная энергоэффективность: Использование более совершенных электродвигателей и оптимизированных зубчатых пар снижает потребление электроэнергии.
Увеличенный ресурс работы: Применение износостойких материалов и улучшенных систем смазки продлевает срок службы редуктора.
Сниженный уровень шума и вибрации: Более точная обработка зубчатых колес и улучшенная балансировка снижают акустическую нагрузку.
Расширенные возможности комплектации: Возможность установки различных типов электродвигателей, тормозов и других дополнительных опций.
Улучшенная защита от внешних воздействий: Повышенный класс защиты от пыли и влаги делает их пригодными для работы в более сложных условиях.

Области применения мотор-редукторов МЦ2С и 4МЦ2С:

Универсальность и надежность мотор-редукторов МЦ2С и 4МЦ2С делают их востребованными в самых разнообразных отраслях:

Машиностроение: Приводы конвейеров, подъемных механизмов, станков, смесителей.
Пищевая промышленность: Приводы упаковочных машин, дозаторов, транспортеров.
Строительство: Приводы бетоносмесителей, подъемников, кранов.
Металлургия: Приводы прокатных станов, дробилок, транспортеров.
Химическая промышленность: Приводы насосов, мешалок, дозаторов.
Энергетика: Приводы вентиляторов, насосов, задвижек.
Сельское хозяйство: Приводы зерносушилок, кормораздатчиков, транспортеров.
