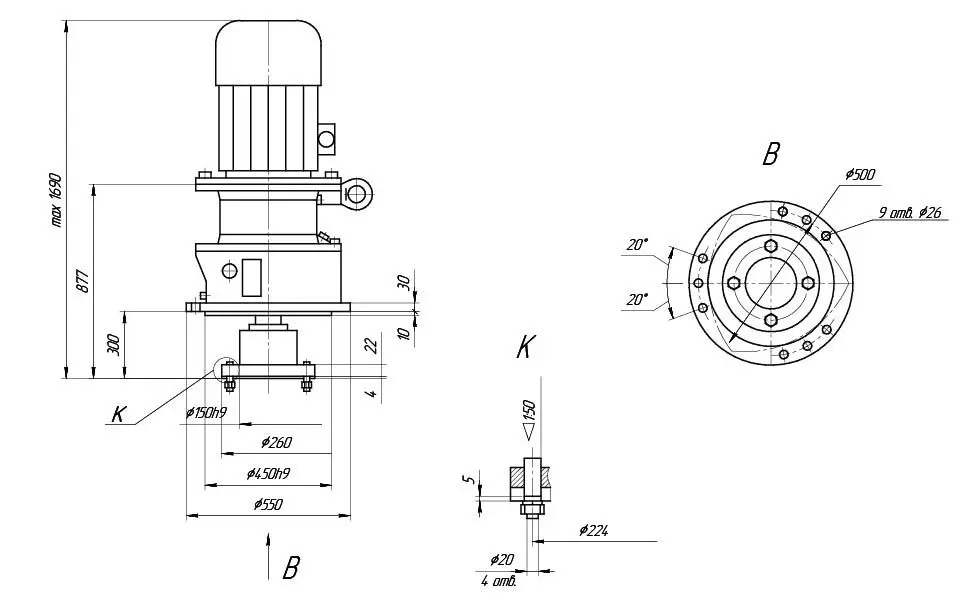

Мотор-редуктор МР1-500

1) режим работы непрерывный нереверсивный или реверсивный с периодическими остановками;

2) нагрузка — постоянная и переменная, одного направления и реверсивная.

Мотор-редукторы МР2-500 с эл. двигателями 90, ПО, 135кВт, несогласованные заказчиком с поставщиком, должны эксплуатироваться с нагрузкой не выше 75 кВт и кратковременной нагрузкой 90 кВт, продолжительностью до 1 часа с интервалами между ними не менее 3 часов. При непрерывном режиме эксплуатации с па-грузкой 90 кВт и выше необходимо обеспечить принудительное охлаждение мотор-редуктора;

3) вращение тихоходного вала в любую сторону без предпочтительности;

4) температура окружающей среды от—40°С до -f40°C;

5) окружающая среда—неагрессивная с содержанием непроводящей пыли до 10 мг/м³ и относительной влажностью до 80 проц. при температуре -f-20°C—для мотор-редукторов с закрытыми обдуваемыми электродвигателями;

6) взрывоопасная зона класса В-1а—для двигателей серий В, 2В, В-ГГ—для двигателей серии ВАО; категория взрывоопасных смесей—ПА, ИВ; группа взрывоопасных смесей по температуре самовоспламенения — Т4 для двигателей серии В; 2В; ТЗ — для двигателей серии ВАО по ПУЭ.

Присоединительные размеры цилиндрических валов мотор-редукторов МР1, МР2, МР-3

	Обозначение	d	d 1	d 2	l	l 1	l 2	b	t
	МР1-315	по индивидуальному заказу
	МР2-315	90	80	88	170	10	8	25	99
	МР3-315	90	80	88	170	10	8	25	99
	МР1-500	по индивидуальному заказу
	МР2-500	125	110	123	210	12	10	32	136
	МР3-500	125	110	123	210	12	10	32	136
	МР3-800	200	—	—	350	—	—	45	215

Присоединительные размеры валов в виде полумуфты мотор-редукторов МР1, МР2, МР3

	Обозначение мотор-редуктора	d	d 1	d 2	d 3	l	l 1	n
	МР1-315	100	150	180	16	4	20	4
	МР2-315	115	224	260	20	4	22	6
	МР3-315	115	224	260	20	4	22	6
	МР1-500	150	224	260	20	4	22	6
	МР2-500	по индивидуальному заказу
	МР3-500	по индивидуальному заказу
	МР3-800	по индивидуальному заказу

Планетарные мотор-редукторы МР по монтажу изготавливаются в следующих исполнениях: Ф1В, Ф2В, ФШ.

Для аппаратов с перемешивающими устройствами обязательно применение исполнения Ф1П.

Предусмотрены следующие способы соединения мотор-редуктора с валом приводного агрегата:

1. с помощью зубчатых, цепных передач;
2. с помощью продольно-свертных муфт (по согласованию с заводом-изготовителем);
3. с помощью упругих, втулочно-пальцевых и зубчатых муфт (наиболее предпочтительное соединение).

Нагрузки на выходных валах мотор-редукторов исполнений Ф1В и Ф2В не должны превышать значений, указанных в таблице 2 с учетом коэффициентов безопасности, согласно таблице 3.

Величина и характер действия нагрузки, при наличии осевой нагрузки, в каждом конкретном случае согласовываются с заводом-изготовителем.

В зависимости от положения в пространстве мотор-редукторы МР изготавливаются следующих исполнений:

• Ф1 — вертикальное фланцевое
• Ф2 — горизонтальное фланцевое;
• Щ — горизонтальное на лапах.
• Узнать цену и купить мотор-редукторы МР Вы можете позвонив в коммерческий отдел нашей компании.

Мотор-редукторы МР1, МР2, МР3: Незаменимые помощники в промышленности

В мире промышленности, где каждая деталь играет свою роль, мотор-редукторы МР1, МР2 и МР3 занимают особое место. Эти устройства, объединяющие в себе электродвигатель и редуктор, являются настоящими «рабочими лошадками», обеспечивающими эффективную и надежную работу множества механизмов. Давайте разберемся, где именно они находят свое применение.

Что такое мотор-редуктор и почему он так важен?

Представьте себе, что вам нужно переместить тяжелый груз. Вы можете сделать это вручную, но это будет долго и утомительно. А если таких грузов много? Тут на помощь приходят механизмы. Электродвигатель дает энергию, но часто его скорость слишком высока, а крутящий момент недостаточен для выполнения конкретной задачи. Вот тут и вступает в игру редуктор – он снижает скорость вращения и одновременно увеличивает крутящий момент. Мотор-редуктор – это готовое решение, где двигатель и редуктор уже соединены в единый компактный агрегат.

Где же встречаются МР1, МР2, МР3?

Эти модели мотор-редукторов, отличающиеся друг от друга мощностью, передаточным числом и конструктивными особенностями, широко используются в самых разных отраслях промышленности.

1. Конвейерные системы:

Пожалуй, одно из самых распространенных применений. От небольших ленточных конвейеров на пищевых производствах до мощных транспортеров на горнодобывающих предприятиях – везде, где нужно перемещать продукцию или сырье, мотор-редукторы МР1, МР2, МР3 обеспечивают плавное и стабильное движение ленты. МР1 и МР2 часто используются для легких и средних грузов, а МР3 – для более тяжелых и объемных.

2. Мешалки и смесители:

В химической, пищевой, фармацевтической промышленности, а также в производстве строительных материалов, постоянно требуется перемешивать различные компоненты. Мотор-редукторы МР1, МР2, МР3 приводят в движение лопасти мешалок, обеспечивая равномерное смешивание жидкостей, паст или сыпучих материалов. Их надежность и способность работать в условиях постоянных нагрузок делают их идеальным выбором для таких задач.

3. Подъемно-транспортное оборудование:

Лебедки, тали, краны – все эти механизмы, предназначенные для подъема и перемещения грузов, нуждаются в мощном и управляемом приводе. Мотор-редукторы МР1, МР2, МР3, особенно более мощные модификации, обеспечивают необходимый крутящий момент для безопасного и эффективного выполнения этих операций.

4. Деревообрабатывающая промышленность:

Станки для распиловки, строгания, фрезерования древесины – здесь мотор-редукторы приводят в движение пилы, фрезы, подающие механизмы. Точность и надежность работы этих устройств напрямую влияют на качество конечной продукции.

5. Металлообрабатывающая промышленность:

В станках для гибки, резки, штамповки металла, а также в различных подающих механизмах, мотор-редукторы МР1, МР2, МР3 обеспечивают необходимую силу и точность движения.

6. Упаковочное оборудование:

На линиях по упаковке продукции, где требуется высокая скорость и точность, мотор-редукторы приводят в движение конвейеры, дозаторы, механизмы запечатывания.

7. Сельское хозяйство:

В сельскохозяйственной технике, такой как зерноочистительные машины, кормораздатчики, транспортеры для уборки урожая, мотор-редукторы обеспечивают надежную работу в условиях повышенной запыленности и влажности.

Почему именно МР1, МР2, МР3?

• Надежность: Эти мотор-редукторы разработаны для длительной и бесперебойной работы в промышленных условиях.
• Эффективность: Они обеспечивают оптимальное соотношение скорости и крутящего момента, минимизируя потери энергии.
• Компактность: Интегрированная конструкция экономит место и упрощает монтаж.
• **Уни

• Универсальность: Широкий диапазон мощностей, передаточных чисел и вариантов исполнения позволяет подобрать оптимальное решение для практически любой задачи.
• Простота обслуживания: Конструкция этих мотор-редукторов обычно предусматривает относительно простое техническое обслуживание, что снижает эксплуатационные расходы.
• Доступность: Являясь распространенными и стандартизированными решениями, они легко доступны на рынке, что упрощает их приобретение и замену при необходимости.

Технические особенности, определяющие применение:

Выбор конкретной модели (МР1, МР2 или МР3) зависит от ряда ключевых параметров:

• Мощность электродвигателя: Определяет способность мотор-редуктора справляться с нагрузкой. МР1 обычно имеет меньшую мощность, МР3 – большую.
• Передаточное число редуктора: Влияет на выходную скорость и крутящий момент. Чем выше передаточное число, тем ниже скорость и выше крутящий момент.
• Крутящий момент на выходном валу: Критический параметр для оценки способности мотор-редуктора выполнять работу.
• Тип редуктора: Червячные, цилиндрические, конические – каждый тип имеет свои преимущества и недостатки в плане КПД, компактности, уровня шума и способности выдерживать радиальные и осевые нагрузки. Модели МР1, МР2, МР3 могут быть представлены в различных исполнениях редукторной части.
• Монтажное исполнение: Фланцевое, на лапах, с полым валом – выбор зависит от способа крепления к приводимому механизму.
• Условия эксплуатации: Температура окружающей среды, влажность, наличие агрессивных сред, запыленность – все это учитывается при выборе исполнения мотор-редуктора (например, с повышенной степенью защиты IP).

Примеры конкретных применений:

• МР1: Часто встречается в небольших конвейерах для легких грузов (например, на линиях розлива напитков), в приводах небольших мешалок для пищевых продуктов, в механизмах подачи на упаковочных машинах, в приводах заслонок и клапанов в системах вентиляции. Его компактность и относительно невысокая мощность делают его идеальным для задач, не требующих больших усилий.
• МР2: Более универсален. Его можно найти на средних конвейерных линиях (например, для перемещения коробок или деталей), в приводах мешалок для строительных смесей, в небольших подъемных механизмах (тали), в приводах станков для обработки дерева или металла средней мощности, в системах автоматизации складов. Он предлагает хороший баланс между мощностью, размером и ценой.
• МР3: Применяется там, где требуется значительная мощность и крутящий момент. Это могут быть тяжелые конвейеры на горнодобывающих предприятиях, приводы крупных мешалок для химической промышленности, мощные лебедки и краны, приводы прокатных станов, крупные деревообрабатывающие станки, а также в цементной и металлургической промышленности для привода различных технологических агрегатов. Его прочная конструкция и высокая производительность позволяют ему справляться с самыми сложными задачами.
