Основные технические характеристики мотор-редукторов МР2-500

Типоразмер Исполнение по монтажу Передат. число Число оборотов на выход. валу в мин Момент на вых. валу , Нм Электродвигатель Масса мотор-редукт., кг типоразмер мощность, кВт масса, кг MP2-500-11-80 Ф-1В 18,6 80 15430 АИР280М4 132 830 1765 MP2-500-12-80 Ф-1В 18,6 80 10520 АИР250М4 90 485 1455 MP2-500-21-80 Ф-1В 18,6 80 12850 AИM280S4 110 887 895 MP2-500-22-80 Ф-1В 18,6 80 10520 АИМ250М4 90 655 1755 MP2-500-11-64 Ф-1В 22,8 64 16070 AИM280S4 110 780 1725 MP2-500-12-64 Ф-1В 22,8 64 13150 АИР250М4 90 485 1460 MP2-500-13-64 Ф-1В 22,8 64 8040 АИР225М4 55 345 MP2-500-21-64 Ф-1В 22,8 64 16070 AИM280S4 110 887 1900 MP2-500- 22-64 Ф-1В 22,8 64 13150 АИМ250М4 90 655 1760 MP2-500-23-64 Ф-1В 22,8 64 8040 ВАО-82-4 55 435 1405 MP2-500-12-50 Ф-1В 29,6 50 16830 АИР250М4 90 435 1465 MP2-500-13-50 Ф-1В 29,6 50 10300 АИР225М4 55 345 1265 MP2-500-22-50 Ф-1В 29,6 50 16830 АИМ250М4 90 730 1765 MP2-500-23-50 Ф-1В 29,6 50 10300 ВАО-82-4 55 725 1410 MP2-500-15-50 Ф-1В,Ф-2В,Щ 29,6 50 5610 АИР180М4 30 195 1170 MP2-500-25-50 Ф-1В,Ф-2В,Щ 29,6 50 5610 АИМ180М4 30 280 1295 MP2-500-15-40 Щ 29,6 40 7010 АИР180М4 30 195 1170 MP2-500-25-40 Щ 29,6 40 7010 АИМ180М4 30 280 1295 MP2-500-12-40 Ф-1В 37,8 40 18000 AИP250S4 75 455 1450 MP2-500-13-40 Ф-1В 37,8 40 12850 АИР225М4 55 345 1275 MP2-500-22-40 Ф-1В 37,8 40 18000 AИM250S4 75 730 1715 MP2-500-13-32 Ф-1В 44,8 32 16070 АИР225М4 55 345 1280 MP2-500-23-32 Ф-1В,Ф-2В,Щ 44,8 32 16070 АИР180М4 30 MP2-500-15-32 Ф-1В,Ф-2В,Щ 44,8 32 87600 АИМ180М4 30 280 1295 MP2-500-25-32 Ф-1В,Ф-2В,Щ 44,8 32 87600 АИМ180М4 30 280 1295

Мотор-редуктор МР2-500

Q: Пример условного обозначения мотор-редуктора МР2-500

Условное обозначение: 1. Модель редуктора. 2. Число ступеней. 3. Габарит редуктора. 4. Исполнение по двигателю. 5. Число оборотов выходного вала, об/мин. 6. Исполнение по монтажу Ф-2П обозначает горизонтальное исполнение, выходной вал которого имеет вид фланцевой полумуфты, со встроенным зубчатым компенсатором. Ф-1П обозначает вертикальное исполнение, вниз выходным валом, который выполнен в виде фланцевой полумуфты со встроенным зубчатым компенсатором. Щ — горизонтальное исполнение на опорных лапах. 7. Дополнительные опции: — E — один тормоз; EE — двойной тормоз-наличие у электродвигателя электромагнитного тормоза. — НВ — наличие у электродвигателя блока независимой вентиляции. — TF; TH — наличие у электродвигателя термодатчика. — EN — наличие у электродвигателя энкодера. — AL — металлическая крыльчатка. — 2В — второй выход вала электродвигателя. — MF — устройство ручного растормаживания тормоза с механической фиксацией. — ZK — защитная крышка кожуха крыльчатки. — (1ExdllBT4) — степень взрывозащиты.

Планетарные мотор-редукторы МР2 предназначены для продолжительного режима работы Si по ГОСТ 183—74 в качестве приводов различных аппаратов химической промышленности и рассчитаны на длительное использование (не менее 40000 часов)

МР2-500 Ф1В

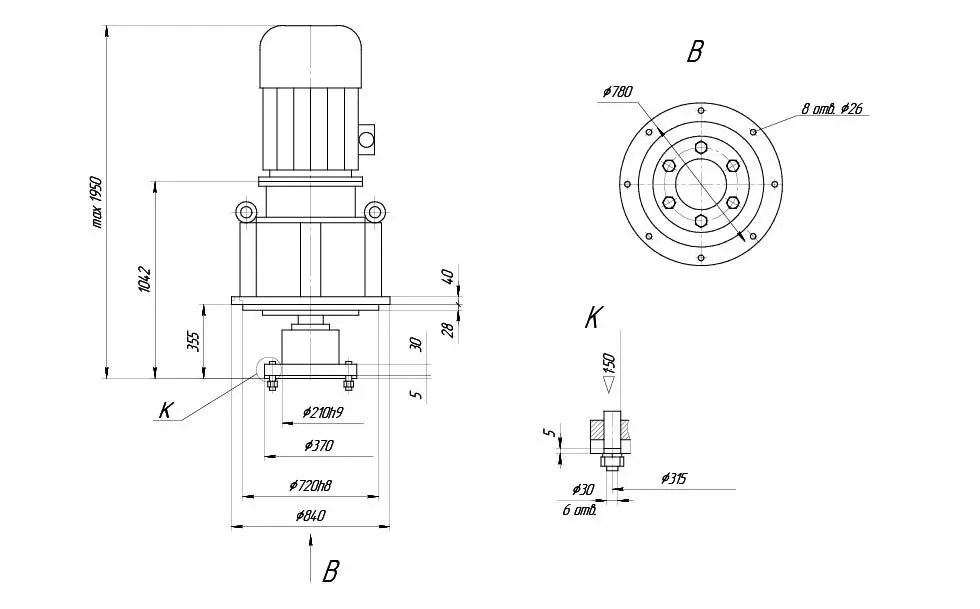

МР2-500 Ф1П

МР2-500 Щ

МР2-500 Ф2В

Типоразмер	Исполнение по монтажу	Передат. число	Число оборотов на выход. валу в мин	Момент на вых. валу , Нм	Электродвигатель			Масса мотор-редукт., кг
Типоразмер	Исполнение по монтажу	Передат. число	Число оборотов на выход. валу в мин	Момент на вых. валу , Нм	типоразмер	мощность, кВт	масса, кг	Масса мотор-редукт., кг
MP2-500-11-80	Ф-1В	18,6	80	15430	АИР280М4	132	830	1765
MP2-500-12-80	Ф-1В	18,6	80	10520	АИР250М4	90	485	1455
MP2-500-21-80	Ф-1В	18,6	80	12850	AИM280S4	110	887	895
MP2-500-22-80	Ф-1В	18,6	80	10520	АИМ250М4	90	655	1755
MP2-500-11-64	Ф-1В	22,8	64	16070	AИM280S4	110	780	1725
MP2-500-12-64	Ф-1В	22,8	64	13150	АИР250М4	90	485	1460
MP2-500-13-64	Ф-1В	22,8	64	8040	АИР225М4	55	345
MP2-500-21-64	Ф-1В	22,8	64	16070	AИM280S4	110	887	1900
MP2-500- 22-64	Ф-1В	22,8	64	13150	АИМ250М4	90	655	1760
MP2-500-23-64	Ф-1В	22,8	64	8040	ВАО-82-4	55	435	1405
MP2-500-12-50	Ф-1В	29,6	50	16830	АИР250М4	90	435	1465
MP2-500-13-50	Ф-1В	29,6	50	10300	АИР225М4	55	345	1265
MP2-500-22-50	Ф-1В	29,6	50	16830	АИМ250М4	90	730	1765
MP2-500-23-50	Ф-1В	29,6	50	10300	ВАО-82-4	55	725	1410
MP2-500-15-50	Ф-1В,Ф-2В,Щ	29,6	50	5610	АИР180М4	30	195	1170
MP2-500-25-50	Ф-1В,Ф-2В,Щ	29,6	50	5610	АИМ180М4	30	280	1295
MP2-500-15-40	Щ	29,6	40	7010	АИР180М4	30	195	1170
MP2-500-25-40	Щ	29,6	40	7010	АИМ180М4	30	280	1295
MP2-500-12-40	Ф-1В	37,8	40	18000	AИP250S4	75	455	1450
MP2-500-13-40	Ф-1В	37,8	40	12850	АИР225М4	55	345	1275
MP2-500-22-40	Ф-1В	37,8	40	18000	AИM250S4	75	730	1715
MP2-500-13-32	Ф-1В	44,8	32	16070	АИР225М4	55	345	1280
MP2-500-23-32	Ф-1В,Ф-2В,Щ	44,8	32	16070	АИР180М4	30
MP2-500-15-32	Ф-1В,Ф-2В,Щ	44,8	32	87600	АИМ180М4	30	280	1295
MP2-500-25-32	Ф-1В,Ф-2В,Щ	44,8	32	87600	АИМ180М4	30	280	1295

Условное обозначение:

МР2 500 условное обозначение.png

1. Модель редуктора.
2. Число ступеней.
3. Габарит редуктора.
4. Исполнение по двигателю.
5. Число оборотов выходного вала, об/мин.
6. Исполнение по монтажу
Ф-2П обозначает горизонтальное исполнение,
выходной вал которого имеет вид фланцевой полумуфты,
со встроенным зубчатым компенсатором.
Ф-1П обозначает вертикальное исполнение, вниз выходным валом,
который выполнен в виде фланцевой полумуфты
со встроенным зубчатым компенсатором.
Щ — горизонтальное исполнение на опорных лапах.
7. Дополнительные опции:
— E — один тормоз; EE — двойной тормоз-наличие у электродвигателя
электромагнитного тормоза.
— НВ — наличие у электродвигателя блока независимой вентиляции.
— TF; TH — наличие у электродвигателя термодатчика.
— EN — наличие у электродвигателя энкодера.
— AL — металлическая крыльчатка.
— 2В — второй выход вала электродвигателя.
— MF — устройство ручного растормаживания тормоза с механической
фиксацией.
— ZK — защитная крышка кожуха крыльчатки.
— (1ExdllBT4) — степень взрывозащиты.

Благодаря своей универсальности, МР2-500 активно используется в:

Производственных линиях: для привода конвейеров, транспортеров, подъемных механизмов, смесителей и другого оборудования.
Сельском хозяйстве: в системах орошения, кормораздачи, для привода зерноуборочной техники.
Строительстве: в подъемных кранах, бетоносмесителях, вибраторах.
Пищевой промышленности: для перемешивания, дозирования, упаковки продуктов.
Металлообработке: в станках, прессах, шлифовальных машинах.
И многих других сферах, где требуется надежный и эффективный привод.

Ключевые преимущества МР2-500:

Высокая надежность и долговечность: МР2-500 изготавливается из качественных материалов и проходит строгий контроль качества, что гарантирует его долгий срок службы даже в условиях интенсивной эксплуатации.
Компактность и простота монтажа: Благодаря своей конструкции, мотор-редуктор легко устанавливается и интегрируется в существующие системы.
Энергоэффективность: МР2-500 разработан с учетом современных требований к энергосбережению, что позволяет снизить эксплуатационные расходы.
Широкий диапазон регулировки скорости: Возможность выбора различных передаточных чисел позволяет точно настроить работу привода под конкретные задачи.
Низкий уровень шума и вибрации: Современные технологии производства обеспечивают тихую и плавную работу мотор-редуктора.

Технические характеристики МР2-500 (общие сведения):

Хотя точные характеристики могут варьироваться в зависимости от конкретной модификации, основные параметры МР2-500 включают:

Тип двигателя: Асинхронный трехфазный электродвигатель.
Мощность двигателя: Обычно в диапазоне от 0.55 кВт до 2.2 кВт (может быть и выше в зависимости от исполнения).
Тип редуктора: Червячный или цилиндрический (наиболее распространен червячный).
Передаточное число: Широкий диапазон, позволяющий получать различные выходные скорости.
Крутящий момент на выходном валу: Зависит от мощности двигателя и передаточного числа.
Напряжение питания: Стандартное промышленное напряжение (например, 380В).
Степень защиты: Обычно IP54 или выше, что обеспечивает защиту от пыли и влаги.
Режим работы: Продолжительный (S1).

Описание конструкции:

Мотор-редуктор МР2-500 представляет собой единый узел, состоящий из:

Электродвигателя: Сердце устройства, преобразующее электрическую энергию в механическую.
Редуктора: Механизм, который снижает скорость вращения двигателя и увеличивает крутящий момент. В червячных редукторах это достигается за счет взаимодействия червяка и червячного колеса.
Корпуса: Прочный корпус, который защищает внутренние компоненты и обеспечивает их надежное крепление.
Выходного вала: Вал, на который передается вращающий момент для привода рабочего оборудования.

Выбирая МР2-500, вы получаете надежное, эффективное и универсальное решение для ваших производственных задач. Этот мотор-редуктор станет вашим незаменимым помощником, обеспечивая бесперебойную работу оборудования и оптимизацию производственных процессов.

Для получения более точной информации о конкретной модели МР2-500, включая точные технические характеристики, габаритные размеры и варианты исполнения, рекомендуется обратиться к технической документации производителя или к специалистам по подбору оборудования.
