Мотор-редуктор МР3-315
Планетарные мотор-редукторы МР2 предназначены для продолжительного режима работы Si по ГОСТ 183—74 в качестве приводов различных аппаратов химической промышленности и рассчитаны на длительное использование (не менее 40000 часов)
Габаритные и присоединительные размеры мотор-редуктора МР3-315

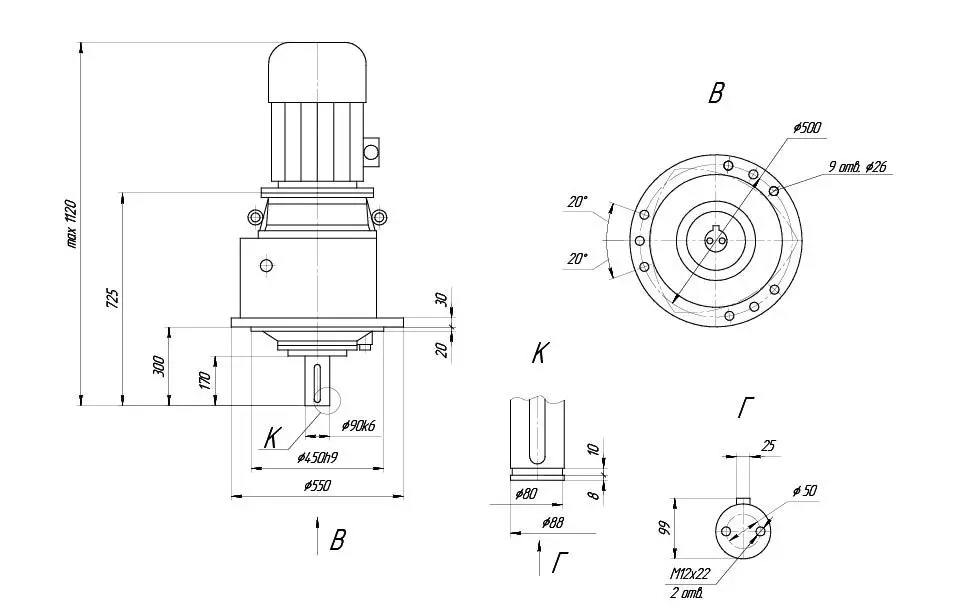

МР3-315 Ф1В

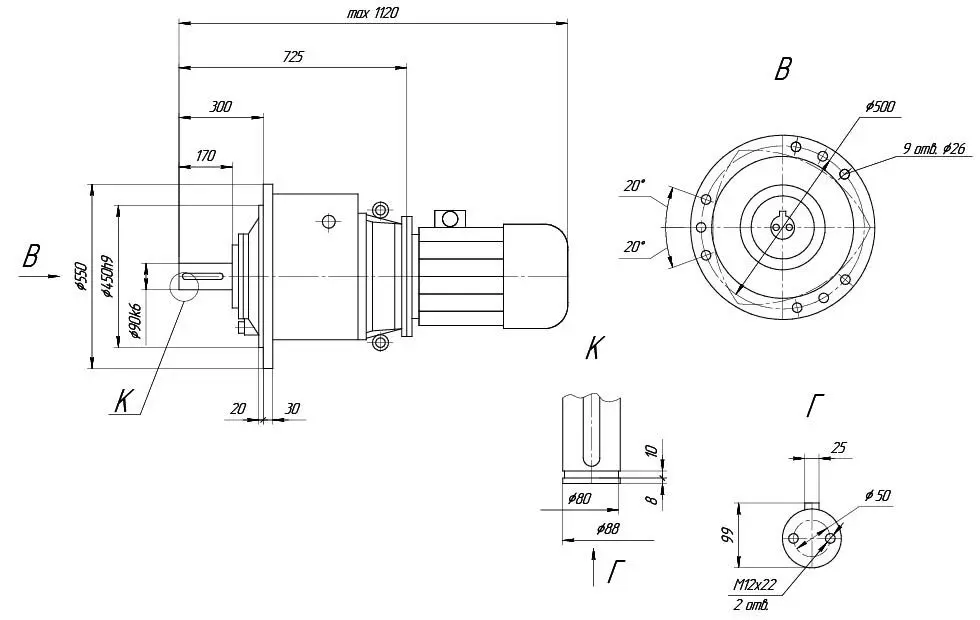

МР3-315 Ф2В

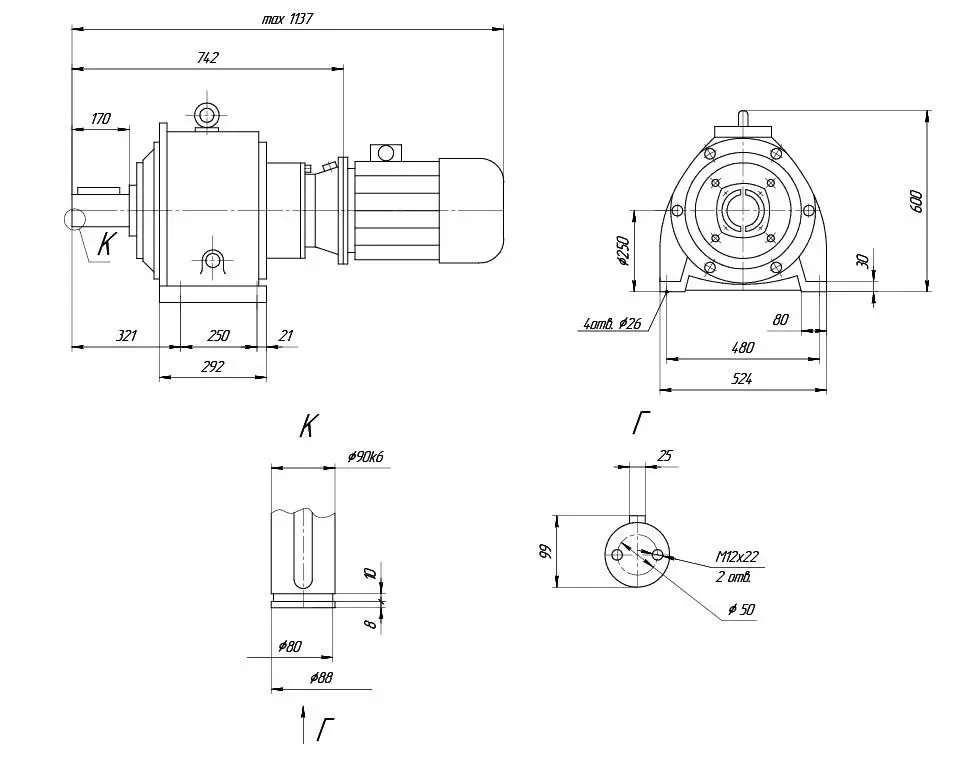

МР3-315 Щ
Основные технические характеристики мотор-редукторов МР3-315
| Типоразмер | Исполнение по монтажу | Передат. число | Число оборотов на выход. валу в мин | Момент на вых. валу , Нм | Электродвигатель | Масса мотор-редукт., кг | ||
| типоразмер | мощность, кВт | масса, кг | ||||||
| МР3-315-2033,7-0,37/0,45 | Ф1В, Ф2В, Щ | 2033,7 | 0,45 | 4110 | АИР71А6 | 0,37 | 10 | 360 |
| МР3-315-338-3/4 | 338 | 4 | 5875 | A100S4 | 3 | 21 | 371 | |
| MP3-315-338-3/4 | BA100S4 | 77 | 427 | |||||
| MP3-315-282-3/5 | 282 | 5 | 4510 | A100S4 | 21 | 371 | ||
| MP3-315-282-3/5 | BA100S4 | 77 | 427 | |||||
| MP3-315-226-4/6,3 | 226 | 6,3 | 5235 | A100L4 | 4 | 30 | 380 | |
| MP3-315-115-5,5/8,5 | 115 | 8.5 | 5540 | A132S6 | 5,5 | 45 | 395 | |
| MP3-315-115-5,5/8,5 | BA132S6 | 101 | 451 | |||||
| MP3-315-115-4/8,5 | 4030 | АИРМ112МВ6 | 4 | 16 | 366 | |||
| MP3-315-115-4/8,5 | АИМ112МВ6 | 56 | 406 | |||||
| MP3-315-145-5,5/10 | 145 | 10 | 4655 | А112М4 | 5,5 | 45 | 395 | |
| MP3-315-145-5,5/10 | ВА132SA4 | 101 | 451 | |||||
| MP3-315-115-7,5/12,5 | 115 | 12,5 | 5140 | A132S4 | 7,5 | 52 | 402 | |
| MP3-315-115-7,5/12,5 | BA132S4 | 107 | 457 | |||||
| MP3-315-89-11/16 | 89 | 16 | 5900 | A132M4 | 11 | 60 | 410 | |
| MP3-315-89-11/16 | BA132M4 | 120 | 470 | |||||
| MP3-315-73-11/20 | 73 | 20 | 4735 | A132M4 | 60 | 410 | ||
| MP3-315-73-11/20 | BA132M4 | 120 | 470 | |||||
Пример условного обозначения мотор-редуктора МР3-315
Условное обозначение:
1. Модель редуктора.
2. Число ступеней.
3. Габарит редуктора.
4. Исполнение по двигателю.
5. Число оборотов выходного вала, об/мин.
6. Исполнение по монтажу
Ф-2П обозначает горизонтальное исполнение,
выходной вал которого имеет вид фланцевой полумуфты,
со встроенным зубчатым компенсатором.
Ф-1П обозначает вертикальное исполнение, вниз выходным валом,
который выполнен в виде фланцевой полумуфты
со встроенным зубчатым компенсатором.
Щ — горизонтальное исполнение на опорных лапах.
7. Дополнительные опции:
- E - один тормоз; EE - двойной тормоз-наличие у электродвигателя
электромагнитного тормоза.
- НВ - наличие у электродвигателя блока независимой вентиляции.
- TF; TH - наличие у электродвигателя термодатчика.
- EN - наличие у электродвигателя энкодера.
- AL - металлическая крыльчатка.
- 2В - второй выход вала электродвигателя.
- MF - устройство ручного растормаживания тормоза с механической
фиксацией.
- ZK - защитная крышка кожуха крыльчатки.
- (1ExdllBT4) - степень взрывозащиты.
