Мотор-редуктор NMRV025
Червячные мотор-редукторы NMRV являются приводом общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Червячные мотор-редукторы NMRV отличаются модернизированным универсальным корпусом, позволяющим осуществить монтаж мотор-редуктора в любом положении. Благодаря унифицированным присоединительным размерам могут служить заменой вышедших из строя мотор-редукторов других фирм. В качестве дополнительных принадлежностей редуктор может комплектоваться:
- боковым фланцем для монтажа редуктора на станину механизма;
- односторонним или двухсторонним приводным валом;
- реактивной штангой для компенсации реактивного крутящего момента.

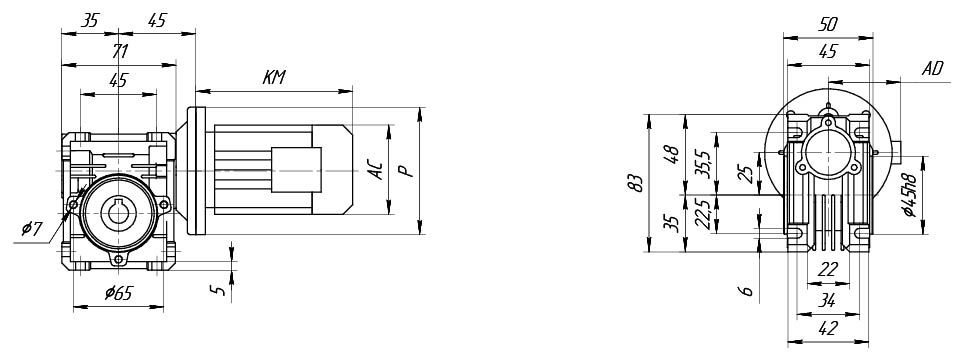

Габаритные и присоединительные размеры мотор-редуктора NMRV-025
| KM, мм | В зависимости от смонтированного электродвигателя |
| АС, мм | В зависимости от смонтированного электродвигателя |
| AD, мм | В зависимости от смонтированного электродвигателя |
| P, мм | В зависимости от смонтированного электродвигателя |

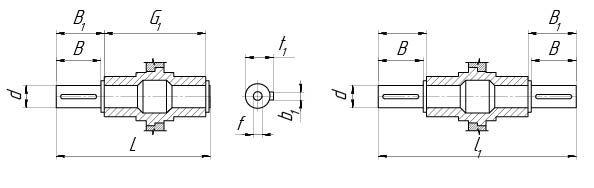

Исполнение выходного вала
Полый
Односторонний и двухсторонний
| d h6 | B | B1 | G1 | L | L1 | f | b1 | t1 |
| 11 | 23 | 25,5 | 50 | 81 | 101 | 4 | 12,5 |

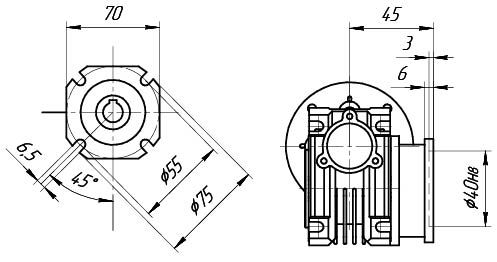

Исполнение выходного фланца FA

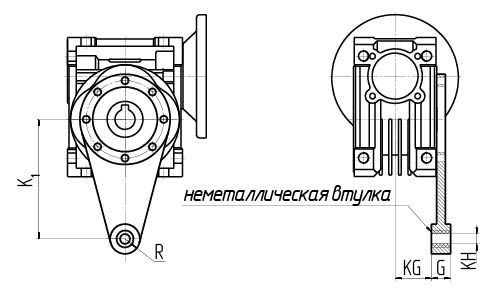

Реактивная штанга
Технические характеристики мотор-редуктора NMRV-025
Технические характеристики
| Мощность двигателя, кВт | Частота вращения вых. вала, об/мин, n2, 1/мин | Крутящий момент, Нм | Сервис-фактор fs | Передаточное число i | Тип мотор-редуктора | Двигатель IEC | Радиальная нагрузка, Fr2 |
| 0.06
UDM 50A4 |
186.7 | 2.6 | 4.2 | 7.5 | UD-RV025 | UDM 50A4 AIS 56A4 АИР 50А4 |
503 |
| 140.0 | 3.4 | 3.5 | 10 | 553 | |||
| 93.3 | 4.9 | 2.5 | 15 | 633 | |||
| 70.0 | 6.2 | 2.0 | 20 | 697 | |||
| 56 | 7.5 | 1.8 | 25 | 751 | |||
| 46.7 | 8.3 | 1.6 | 30 | 798 | |||
| 35.0 | 10 | 1.3 | 40 | 878 | |||
| 28.0 | 12 | 0.9 | 50 | 946 | |||
| 23.3 | 14 | 0.7 | 60 | 1006 | |||
| 180.0 | 2.7 | 4.8 | 5 | UD-RV025 | 63А6 | 509 | |
| 120.0 | 4.0 | 3.2 | 7.5 | 583 | |||
| 90.0 | 5.2 | 2.7 | 10 | 641 | |||
| 60.0 | 7.4 | 1.9 | 15 | 734 | |||
| 45.0 | 9.3 | 1.4 | 20 | 808 | |||
| 30.0 | 12 | 1.2 | 30 | 925 | |||
| 22.5 | 15 | 0.9 | 40 | 1018 | |||
| 18.0 | 18 | 0.7 | 50 | 1096 | |||
| 0.09
UDM 50A2 UDM 50B4 |
373.3 | 2.0 | 3.9 | 7.5 | UD-RV025 | UDM 50A2 AIS 56A2 АИР 50А2 |
399 |
| 280 | 2.6 | 3.4 | 10 | 439 | |||
| 186.7 | 3.8 | 2.4 | 15 | 503 | |||
| 140 | 4.9 | 1.9 | 20 | 553 | |||
| 112 | 5.9 | 1.5 | 25 | 590 | |||
| 93.3 | 6.7 | 1.3 | 30 | 633 | |||
| 70 | 8.5 | 1.1 | 40 | 697 | |||
| 56 | 10.0 | 09 | 50 | 751 | |||
| 186.7 | 3.9 | 2.8 | 7.5 | UD-RV025 | UDM 50B4 AIS 56B4 АИР 50В4 |
503 | |
| 140.0 | 5.1 | 2.4 | 10 | 553 | |||
| 93.3 | 7.3 | 1.6 | 15 | 633 | |||
| 70.0 | 9.3 | 1.3 | 20 | 697 | |||
| 56 | 11 | 1.2 | 25 | 751 | |||
| 46.7 | 13 | 1.1 | 30 | 798 | |||
| 35.0 | 16 | 0.9 | 40 | 878 | |||
| 0.12
UDM 50B2 UDM 50A4 |
373.3 | 2.7 | 3 | 7.5 | UD-RV025 | UDM 50B2 AIS 56B2 АИР 50В2 |
|
| 280 | 3.5 | 2.6 | 10 | ||||
| 186.7 | 5.1 | 1.8 | 15 | ||||
| 140 | 6.5 | 1.4 | 20 | ||||
| 112 | 7.9 | 1.1 | 25 | ||||
| 93.3 | 9.0 | 1 | 30 | ||||
| 70 | 11 | 0.8 | 40 |

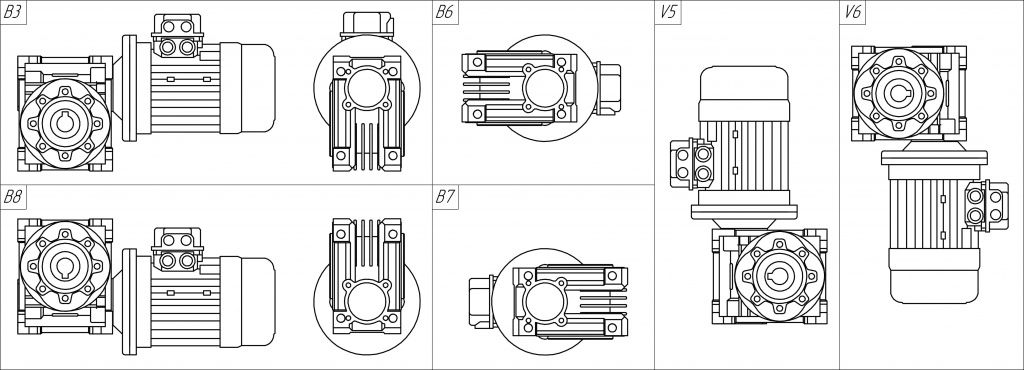

Монтажные позиции мотор-редуктора NMRV-025
Пример условного обозначения мотор-редуктора NMRV-025
Условное обозначение:
2. Габарит редуктора.
3. Передаточное число (5;7,5;10;15;20;25;30;40;50;60;80;100)
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие электромагнитного тормоза у электродвигателя,
(Е- одинарный тормоз, ЕЕ- двойной тормоз,
Е(МШ)- одинарный малошумный тормоз,
ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Фланец на выходном валу редуктора (FA;FB;FC;FD;FE).
9. Исполнение с выходным валом (SS1;SS2;DS).
10. Исполнение с реактивной штангой (А1;А2).
11. Монтажное положение (В3;В6;В7;В8;V5;V6).
12. Дополнительные опции.
Основное применение таких редукторов охватывает области, требующие точного позиционирования или плавного хода при малых нагрузках. Это конвейерные линии легкой промышленности, автоматизированные двери и шлюзы, системы вентиляции, медицинское оборудование, робототехника и упаковочные машины. Благодаря низкому уровню шума и вибрации при работе, NMRV-025 часто используют в помещениях с повышенными требованиями к акустическому комфорту. Также они востребованы в текстильной и полиграфической промышленности, где важна точность перемещения материалов.
Ключевые характеристики мотор-редуктора NMRV-025 включают следующие параметры:
- Передаточное отношение: варьируется в диапазоне от 5 до 100 (наиболее распространенные значения — 10, 15, 20, 30, 40, 50, 60, 75, 100). Выбор передаточного числа зависит от требуемой выходной скорости и момента.
- Мощность двигателя: обычно составляет от 0.06 кВт до 0.18 кВт (60–180 Вт), хотя существуют модификации с более мощными приводами, интегрированными в корпус.
- Крутящий момент на выходе: до 10–15 Н·м (зависит от передаточного числа и типа двигателя).
- Материалы: входной вал и червяк обычно изготавливаются из легированной стали с закалкой поверхности, а червячное колесо — из бронзы или антифрикционного полимера (в бюджетных версиях). Корпус выполнен из алюминиевого сплава, что обеспечивает легкость и эффективное теплоотведение.
- КПД: составляет около 40–50% для одноступенчатой червячной передачи, что является типичным показателем для данного типа редукторов.
