Редуктор Ч2-63/100
Редуктор Ч2-63/100 – это компактное и эффективное устройство, предназначенное для снижения скорости вращения и увеличения крутящего момента. Он находит широкое применение в различных отраслях промышленности и бытового использования, где требуется точное и надежное преобразование механической энергии.

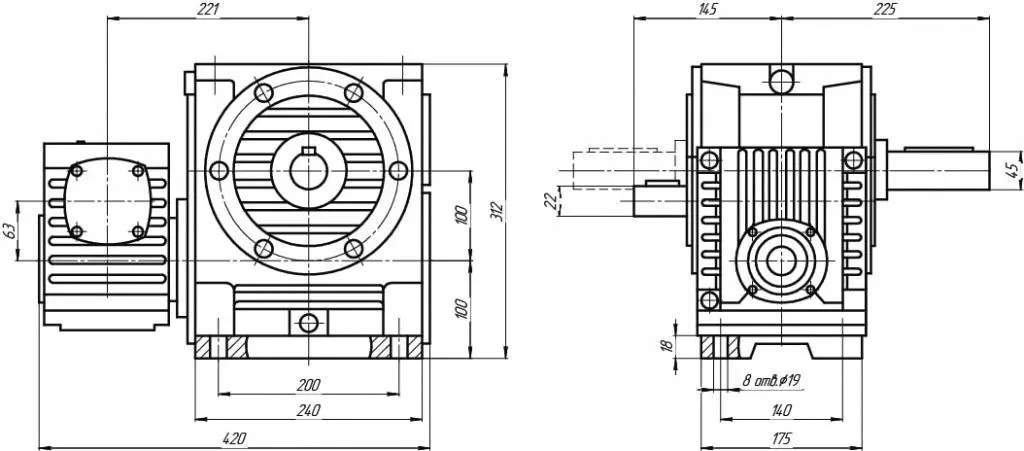

Габаритные и присоединительные размеры редуктора Ч263/100
Входной конический вал с внутренней резьбой Выходной конический вал с внутренней резьбой
Входной конический вал с наружной резьбой Выходной конический вал с наружной резьбой
Выходной цилиндрический вал с внутренней резьбой Выходной полый вал со шпоночным пазом
Технические характеристики редуктора Ч2-63/100
| Параметр | Значение |
|---|---|
| Модель | Ч2-100/63 |
| Межосевое расстояние, мм | 100 / 63 |
| Номинальный крутящий момент на выходном валу, Н·м | 500 |
| Номинальные передаточные числа | 100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400 |
| Частота вращения входного вала, об/мин | до 1500 |
| Масса, кг | 73 |
| Степень защиты | IP54 (стандарт), IP65, IP66 — по запросу |
| Климатическое исполнение | У, УХЛ, О, Т |
| Категория размещения | 1, 2, 3, 4 |
| Тип корпуса | чугунный |
Варианты сборки редукторов Ч2-63/100
Вариант исполнение по схеме расположения червячной пары
Пример условного обозначения редуктора ч2-63/100
Условное обозначение
1. Модель редуктора.
2. Габарит редуктора I ступени.
3. Габарит редуктора 2 ступени.
4. Передаточное число.
5. Вариант сборки.
6. Исполнение по схеме расположения червячной пары.
7. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц- цилиндрический вал,
К - конический вал, К2- конический вал с наружней резьбой,
Пшл- полый шлицевой вал,
Пшп- полый вал со шпоночным пазом).
Благодаря своим характеристикам, редуктор Ч2-63/100 идеально подходит для:
- Приводных механизмов: Он может использоваться в конвейерах, транспортерах, подъемных устройствах, смесителях, насосах и другом оборудовании, где необходимо обеспечить плавное и контролируемое движение.
- Станков и оборудования: В деревообрабатывающей, металлообрабатывающей и других отраслях промышленности редуктор Ч2-63/100 применяется для привода различных станков, обеспечивая необходимую скорость и мощность.
- Сельскохозяйственной техники: Он может быть установлен на зерноуборочные комбайны, тракторы, кормоуборочные машины и другое оборудование, повышая их производительность.
- Бытовых и промышленных вентиляционных систем: Редуктор обеспечивает необходимую скорость вращения вентиляторов, гарантируя эффективную циркуляцию воздуха.
- Автоматизированных линий и робототехники: В современных производственных процессах Ч2-63/100 используется для точного управления движением исполнительных механизмов.
Ключевые характеристики Ч2-63/100:
- Тип редуктора: Червячный. Это означает, что он использует червячную передачу, которая обеспечивает высокое передаточное отношение и самоторможение (способность удерживать нагрузку без дополнительного тормоза).
- Межосевое расстояние: 63 мм. Это один из основных параметров, определяющих габариты и мощность редуктора.
- Передаточное отношение: 100:1. Это означает, что на каждый оборот выходного вала входной вал совершает 100 оборотов. Такое высокое передаточное отношение позволяет достичь значительного увеличения крутящего момента.
- Тип корпуса: Чугунный. Чугунный корпус обеспечивает высокую прочность, жесткость и долговечность редуктора, а также хорошие теплоотводящие свойства.
- Тип монтажа: Универсальный. Редуктор может быть установлен в различных положениях, что делает его гибким в применении.
- КПД: Высокий. Червячные редукторы, как правило, имеют хороший коэффициент полезного действия, что означает минимальные потери энергии при преобразовании.
- Надежность и долговечность: Благодаря качественным материалам и продуманной конструкции, редуктор Ч2-63/100 отличается высокой надежностью и длительным сроком службы.
- Низкий уровень шума и вибрации: Червячная передача обеспечивает плавную работу, минимизируя шум и вибрацию.
Описание конструкции:
Редуктор Ч2-63/100 состоит из следующих основных элементов:
- Корпус: Обычно изготавливается из чугуна, обеспечивая прочность и защиту внутренних компонентов.
- Червяк: Винт с винтовой нарезкой, который вращается входным валом.
- Червячное колесо: Зубчатое колесо, которое находится в зацеплении с червяком и вращается выходным валом.
- Входной вал: Вал, к которому подводится вращающий момент от двигателя.
- Выходной вал: Вал, который передает пониженную скорость и увеличенный крутящий момент к исполнительному механизму.
- Подшипники: Обеспечивают плавное вращение валов и снижают трение.
