Редуктор Ч2-80/160
Редуктор Ч2-80/160 – это не просто механическое устройство, а ключевой элемент многих промышленных процессов, обеспечивающий плавное и эффективное преобразование вращательного движения. Если вы ищете надежное решение для снижения скорости и увеличения крутящего момента, то этот редуктор заслуживает вашего внимания.

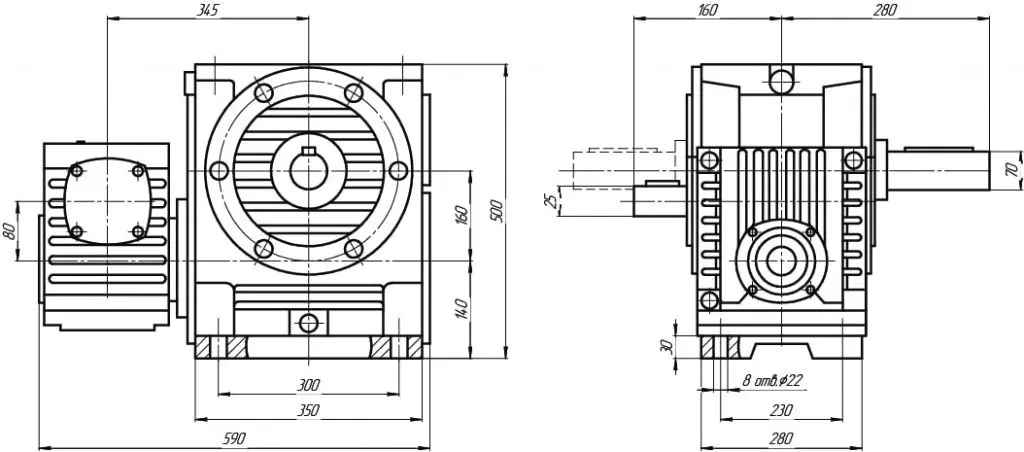

Габаритные и присоединительные размеры редуктора Ч2-80/160
Входной конический вал с внутренней резьбой Выходной конический вал с внутренней резьбой
Входной конический вал с наружной резьбой Выходной конический вал с наружной резьбой
Выходной полый вал со шпоночным пазом
Технические характеристики редуктора Ч2-80/160
| Параметр | Значение |
|---|---|
| Модель | Ч2-160/80 |
| Межосевое расстояние, мм | 160 / 80 |
| Номинальный крутящий момент на выходном валу, Н·м | 1900 |
| Номинальные передаточные числа | 100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400 |
| Частота вращения входного вала, об/мин | до 1800 |
| Масса, кг | 157 |
| Степень защиты | IP54 (стандарт), IP65, IP66 — по запросу |
| Климатическое исполнение | У, УХЛ, О, Т |
| Категория размещения | 1, 2, 3, 4 |
| Тип корпуса | чугунный |
Варианты сборки редукторов Ч2-80/160
Вариант исполнение по схеме расположения червячной пары
Пример условного обозначения редуктора Ч2-80-160
Условное обозначение
1. Модель редуктора.
2. Габарит редуктора I ступени.
3. Габарит редуктора 2 ступени.
4. Передаточное число.
5. Вариант сборки.
6. Исполнение по схеме расположения червячной пары.
7. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц- цилиндрический вал,
К - конический вал, К2- конический вал с наружней резьбой,
Пшл- полый шлицевой вал,
Пшп- полый вал со шпоночным пазом).
Характеристики червячных редукторов Ч2-80/160 варьируются в зависимости от конкретной модификации и количества ступеней, однако можно выделить общие параметры:
- Передаточное число: Обычно находится в диапазоне от 20 до 80 (для одноступенчатых) и до 100–1200 (для многоступенчатых). Это позволяет значительно снижать обороты входного вала при сохранении крутящего момента.
- Крутящий момент: На выходном валу может достигать значений от нескольких сотен до нескольких тысяч Н·м, что зависит от мощности приводного двигателя и передаточного отношения.
- КПД: Эффективность червячных передач ниже, чем у цилиндрических, и составляет примерно 40–90% (в зависимости от передаточного числа и качества смазки). Низкий КПД обусловлен трением скольжения между червяком и колесом, что требует учета при выборе электродвигателя.
- Материалы: Червяк обычно изготавливается из закаленной стали, а червячное колесо — из бронзы или латуни для снижения износа и улучшения антифрикционных свойств.
Сфера применения
Благодаря своим конструктивным особенностям, редукторы Ч2-80/160 востребованы в отраслях, где важны компактность, плавность передачи и возможность фиксации положения механизма:
- Подъемно-транспортное оборудование: Конвейеры, лебедки, тали и подъемники. Самоблокирующее свойство червячной пары предотвращает самопроизвольное опускание груза при отключении привода, что критически важно для безопасности.
- Пищевая и фармацевтическая промышленность: Здесь часто используются версии с нержавеющей сталью или специальными покрытиями. Плавность хода обеспечивает аккуратное перемещение продуктов без рывков и повреждений упаковки.
- Текстильная и упаковочная техника: В станках для намотки, резки и упаковки, где требуется точная регулировка скорости и момента.
- Сельское хозяйство: В механизмах подачи кормов, сеялках и других узлах, работающих в условиях повышенной запыленности и вибрации.
Особенности эксплуатации и обслуживания
Для надежной работы червячного редуктора Ч2-80/160 необходимо соблюдать ряд условий:
- Смазка: Использование специальных синтетических или полусинтетических масел, рекомендованных производителем для червячных передач. Стандартные трансмиссионные масла могут не обеспечить нужного уровня защиты от износа при скольжении.
- Тепловыделение: Из-за низкого КПД редуктор сильно нагревается. При длительной работе на высоких нагрузках может потребоваться установка охлаждающих ребер или принудительного воздушного охлаждения.
- Монтаж: Важно строго соблюдать соосность установки и крепление редуктора к основанию, так как вибрации могут привести к ускоренному износу подшипников и корпуса.
Таким образом, червячный редуктор Ч2-80/160 — это надежный, хотя и не самый энергоэффективный элемент привода, идеально подходящий для задач, где приоритетом являются компактность, самоблокировка и плавность управления движением.
