Редуктор Ц3Н-500
Редуктор Ц3Н-500 – это двухступенчатый цилиндрический редуктор, разработанный для работы в условиях экстремальных нагрузок. Его конструкция обеспечивает максимальную передачу крутящего момента и высокую надежность даже при самых интенсивных режимах эксплуатации.
Ц3Н-500: Этот редуктор является настоящим "тяжеловесом" и предназначен для самых ответственных применений, где требуется исключительная прочность и способность выдерживать колоссальные нагрузки. Он станет незаменимым компонентом в крупногабаритном оборудовании, конвейерных системах большой протяженности, подъемных механизмах и другом промышленном оборудовании, где нет места компромиссам.

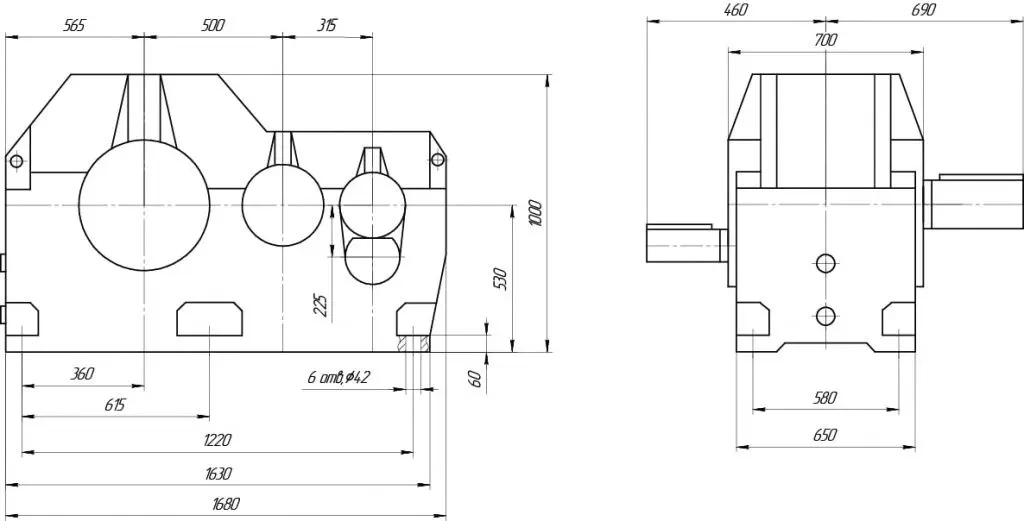

Габаритные и присоединительные размеры редуктора Ц3Н-500
Входной цилиндрический вал Выходной цилиндрический вал
Входной конический вал Выходной конический вал
Выходной вал в виде зубчатой муфты
Варианты сборки редукторов Ц3Н-500
Технические характеристики редукторов Ц3Н-500
| Основные технические характеристики редукторов | ||
| Наименование технических характеристик | редуктор 1Ц3Н 500 | |
| Передаточные числа | 31,5; 40; 50; 63; 80; 100; 125; 160; 200 | |
| Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу | 5000 |
| на тихоходном валу | 100000 | |
| на т/х валу в виде зубчатой муфты | 140000 | |
| Номинальный крутящий момент на тихоходном валу, Н.м |
56000 | |
| КПД | 0,96 | |
| Масса, кг | 2300 | |
Пример условного обозначения редуктора Ц3Н-500
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
Надежные помощники в промышленности: Цилиндрические редукторы серий Ц3У и Ц3Н
Если вам нужна проверенная временем и мощная техника для снижения оборотов и увеличения крутящего момента в различных производственных процессах, обратите внимание на цилиндрические редукторы серий Ц3У и Ц3Н. Эти редукторы зарекомендовали себя как надежные и эффективные решения для широкого спектра задач.
Серия Ц3У: Универсальность и производительность
Редукторы Ц3У-315, Ц3У-355 и Ц3У-400 представляют собой трехступенчатые цилиндрические редукторы, которые отлично подходят для тех случаев, когда требуется значительное снижение частоты вращения при сохранении высокой передаваемой мощности.
- Ц3У-315: Это компактное, но мощное решение, идеально подходящее для средних нагрузок и оборудования, где пространство может быть ограничено.
- Ц3У-355: Предлагает еще большую производительность и надежность, становясь отличным выбором для более требовательных применений.
- Ц3У-400: Самый крупный представитель этой линейки, готовый справиться с самыми серьезными задачами, где требуется максимальная передача мощности и высокий крутящий момент.
Эти редукторы отличаются высокой степенью надежности, долговечностью и эффективностью преобразования энергии. Они широко применяются в машиностроении, металлургии, горнодобывающей промышленности, энергетике и других отраслях.
Почему стоит выбрать редукторы Ц3У и Ц3Н?
- Надежность: Эти редукторы изготавливаются из высококачественных материалов и проходят строгий контроль качества, что гарантирует их долгий срок службы.
- Эффективность: Они обеспечивают высокий КПД, минимизируя потери энергии.
- Универсальность: Широкий диапазон передаточных чисел и типоразмеров позволяет подобрать оптимальное решение для любой задачи.
- Проверенная конструкция: Многолетний опыт эксплуатации подтверждает их высокую работоспособность в самых разных условиях.
Если вам требуется надежное и мощное решение для снижения оборотов и увеличения крутящего момента, редукторы серий Ц3У и Ц3Н станут вашим верным выбором. Они готовы к работе и обеспечат бесперебойное функционирование вашего оборудования.
нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ4, Т1,Т2, ТЗ и О4 по ГОСТ 15150 - 69.
