Редуктор Ц3У-200
Редукторы цилиндрические трехступенчатые горизонтальные узкие общемашиностроительного применения типоразмеров 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 служат для увеличения крутящих моментов и уменьшения частоты вращения.

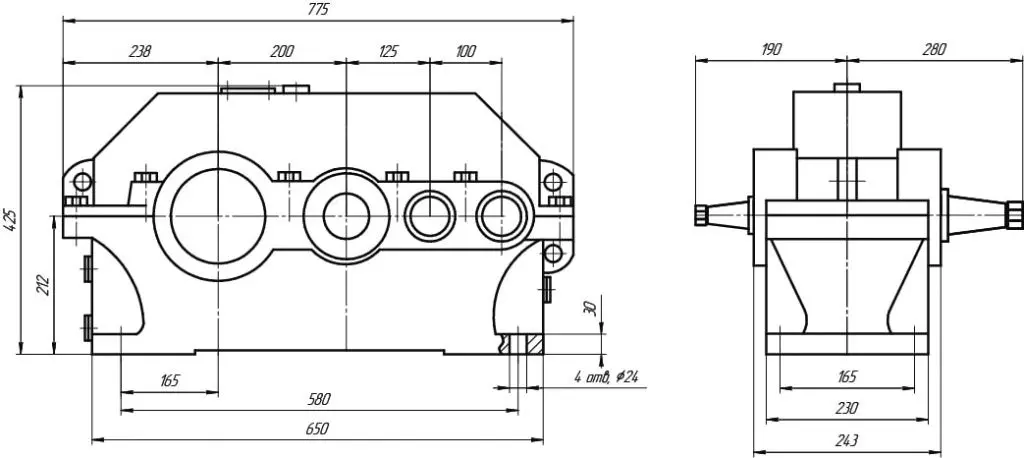

Габаритные и присоединительные размеры редуктора Ц3У-200
Входной конический вал Выходной конический вал
Выходной цилиндрический вал Полый выходной вал
Выходной вал в виде зубчатой полумуфты
Технические характеристики редуктора Ц3У-200
| показатель | тип редуктора | ||
| 1ЦЗУ-200 | |||
| номинальные числа | 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | ||
| номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н•м | непрерывный (Н) ПВ=100% | 2500 | |
| номинальный крутящий момент на выходном валу при работе редуктора в пвторно-кратковременных режимах, H•м | номинальный крутящий момент тяжелый (Т) ПВ=40% | 3150 | |
| средний (С) ПВ=25% | 4000 | ||
| легкий (Л) ПВ=15% | 5000 | ||
| допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | входного вала Fвх | непрерывный (Н) ПВ=100% | 1250 |
| тяжелый (Т) ПВ=40% | 1400 | ||
| средний (С) ПВ=25% | 1600 | ||
| легкий (Л) ПВ=15% | 1800 | ||
| выходного вала Fвых | непрерывный (Н) ПВ=100% | 12500 | |
| тяжелый (Т) ПВ=40% | 14000 | ||
| средний (С) ПВ=25% | 16000 | ||
| легкий (Л) ПВ=15% | 18000 | ||
| КПД, не менее | 0,97 | ||
| масса редуктора, кг, не более | с чугунным корпусом | 190 | |
| с алюминиевым корпусом | - | ||
Варианты сборки редукторов Ц3У-200
Пример условного обозначения редуктора Ц3У-200
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Конец выходного вала
(Ц - цилиндрический выходной вал,
К - конический выходной вал,
М- выходной вал в виде части зубчатой муфты).
Если вы ищете надежное, эффективное и универсальное решение для передачи вращательного движения, трехступенчатые цилиндрические редукторы 1Ц3У – это то, что вам нужно. Свяжитесь с нами, чтобы получить подробную консультацию и подобрать оптимальный типоразмер для вашего производства!
Редуктор состоит из трехступенчатой косозубой цилиндрической передачи, установленной в литой чугунный (алюминиевый) корпус, состоящий из двух частей: корпуса и крышки. Косозубые цилиндрические колеса и валы имеют шпоночные соединения. Подшипники качения зажаты в расточках корпуса и крышки. Плоскость разъема проходит по осям вращения валов. Подшипниковые узлы зафиксированы и закрыты торцевыми крышками с уплотнениями. Уплотнения выходных концов валов могут быть резиновыми (манжеты) или лабиринтными. Смазка зубчатого зацепления и подшипников осуществляется разбрызгиванием масла колесами из масляной ванны редуктора. Масло заливается в редуктор через отверстие, закрытое пробкой. Слив отработанного масла - через сливное отверстие, закрытое пробкой. Пробки окрашены в контрастный (по отношению к редуктору) цвет. Для контроля уровня масла служит отверстие, расположенное выше сливного отверстия.
- нагрузка постоянная или переменная по значению, одного направления или реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 1515О при запыленности воздуха не более 10 мг/м³;
- климатические исполнения по ГОСТ 15150: - У и Т для категорий размещения 1-3
-
Надежные помощники для вашего производства: трехступенчатые цилиндрические редукторы 1Ц3У
Если вашему производству требуется надежное и эффективное решение для передачи вращательного движения, обратите внимание на трехступенчатые цилиндрические редукторы 1Ц3У. Эти универсальные агрегаты, разработанные для общемашиностроительного применения, станут незаменимыми помощниками в самых разных отраслях.
Что делает редукторы 1Ц3У особенными?
- Трехступенчатая конструкция: Обеспечивает высокий коэффициент полезного действия и возможность получения значительного понижения скорости вращения. Это позволяет эффективно решать задачи, требующие точного контроля и большой мощности.
- Цилиндрическая передача: Гарантирует плавность хода, низкий уровень шума и высокую надежность, что особенно важно для длительной и бесперебойной работы.
- Горизонтальное исполнение: Упрощает монтаж и интеграцию в существующие производственные линии, позволяя экономить пространство.
- Узкая конструкция: Идеально подходит для случаев, когда габариты оборудования имеют критическое значение.
- Общемашиностроительное применение: Редукторы 1Ц3У спроектированы с учетом широкого спектра задач и могут использоваться в различных механизмах – от конвейеров и смесителей до подъемных устройств и станков.
Доступные типоразмеры для ваших нужд:
Мы предлагаем редукторы 1Ц3У в трех популярных типоразмерах, чтобы вы могли подобрать оптимальное решение для конкретных требований:
- 1Ц3У-160: Компактное решение для задач, где требуется умеренное понижение скорости и передаваемая мощность.
- 1Ц3У-200: Универсальный вариант, подходящий для широкого спектра применений, обеспечивающий баланс между размером и производительностью.
- 1Ц3У-250: Мощное решение для самых ответственных задач, где требуется передача высоких крутящих моментов и значительное понижение скорости.
Преимущества использования редукторов 1Ц3У:
- Повышение эффективности: Оптимизация скорости вращения снижает энергопотребление и повышает производительность оборудования.
- Увеличение срока службы: Надежная конструкция и качественные материалы обеспечивают долгий срок службы редукторов даже в условиях интенсивной эксплуатации.
- Снижение затрат: Эффективная работа и долговечность редукторов способствуют снижению эксплуатационных расходов.
- Универсальность: Широкий спектр применения позволяет использовать их в различных отраслях промышленности.
