Редуктор Ц3У-250
Редукторы цилиндрические трехступенчатые горизонтальные узкие общемашиностроительного применения типоразмеров 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 служат для увеличения крутящих моментов и уменьшения частоты вращения.

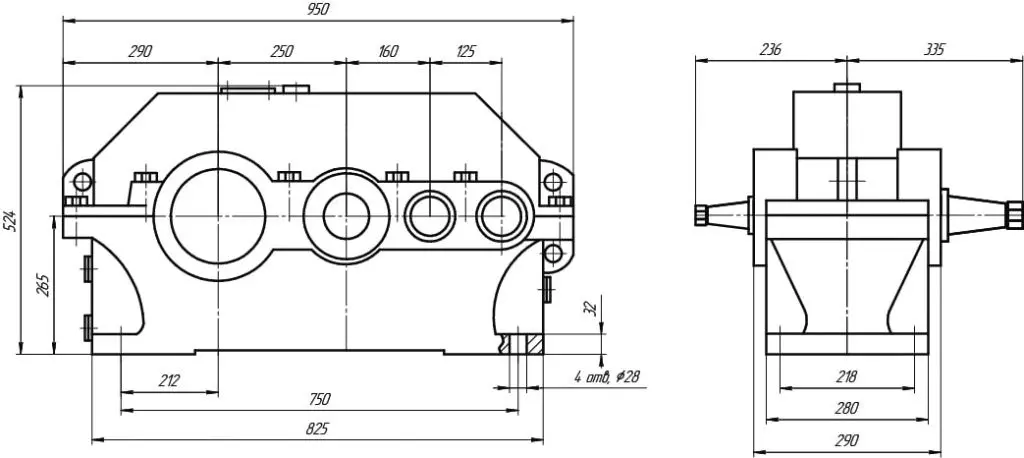

Габаритные и присоединительные размеры редуктора Ц3У-250
Входной конический Вал Выходной конический вал
Выходной цилиндрический вал Выходной вал в виде зубчатой полумуфты
Полый выходной вал
Технические характеристики редуктора Ц3У-250
| показатель | тип редуктора | ||
| 1ЦЗУ-250 | |||
| номинальные числа | 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | ||
| номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н•м | непрерывный (Н) ПВ=100% | 5000 | |
| номинальный крутящий момент на выходном валу при работе редуктора в пвторно-кратковременных режимах, H•м | номинальный крутящий момент тяжелый (Т) ПВ=40% | 6300 | |
| средний (С) ПВ=25% | 8000 | ||
| легкий (Л) ПВ=15% | 10000 | ||
| допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | входного вала Fвх | непрерывный (Н) ПВ=100% | 2240 |
| тяжелый (Т) ПВ=40% | 2500 | ||
| средний (С) ПВ=25% | 2800 | ||
| легкий (Л) ПВ=15% | 3150 | ||
| выходного вала Fвых | непрерывный (Н) ПВ=100% | 18000 | |
| тяжелый (Т) ПВ=40% | 20000 | ||
| средний (С) ПВ=25% | 22400 | ||
| легкий (Л) ПВ=15% | 25000 | ||
| КПД, не менее | 0,97 | ||
| масса редуктора, кг, не более | с чугунным корпусом | 335 | |
| с алюминиевым корпусом | - | ||
Варианты сборки редукторов Ц3У-250
Пример условного обозначения редуктора Ц3У-250
Условное обозначение:
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Конец выходного вала
(Ц - цилиндрический выходной вал,
К - конический выходной вал,
М- выходной вал в виде части зубчатой муфты).
Если вам нужен надежный и эффективный привод для промышленного оборудования, обратите внимание на цилиндрический редуктор Ц3У-250. Эта модель зарекомендовала себя как проверенное решение, способное справляться с серьезными нагрузками и обеспечивать стабильную работу в различных условиях.
Что такое Ц3У-250 и для чего он нужен?
Ц3У-250 – это трехступенчатый цилиндрический редуктор. Его основная задача – снижать скорость вращения от двигателя и увеличивать крутящий момент. Это позволяет использовать более компактные и экономичные электродвигатели, при этом получая необходимую мощность для привода различных механизмов, таких как конвейеры, подъемники, смесители, насосы и многое другое.
Ключевые характеристики, которые делают Ц3У-250 отличным выбором:
- Тип редуктора: Цилиндрический, трехступенчатый. Это означает, что он имеет три пары зубчатых колес, что позволяет достичь значительного передаточного отношения и высокой эффективности.
- Межосевое расстояние: 250 мм. Это одна из основных размерных характеристик, определяющая габариты редуктора и его мощность.
- Передаточное отношение: Диапазон передаточных отношений у Ц3У-250 достаточно широк, что позволяет подобрать оптимальный вариант для конкретной задачи. Обычно оно находится в пределах от 8 до 100 и выше, в зависимости от конкретной модификации. Чем выше передаточное отношение, тем сильнее снижается скорость и увеличивается крутящий момент.
- Номинальный крутящий момент на выходном валу: Это показатель того, какую максимальную нагрузку редуктор может выдерживать длительное время. Для Ц3У-250 этот параметр находится в диапазоне от 3000 до 6000 Н·м и выше, что говорит о его высокой мощности и способности работать с тяжелым оборудованием.
- КПД (Коэффициент полезного действия): Цилиндрические редукторы, как правило, обладают высоким КПД, и Ц3У-250 не исключение. Это означает, что потери энергии при преобразовании минимальны, что ведет к экономии электроэнергии.
- Тип корпуса: Обычно редукторы Ц3У имеют чугунный корпус, который обеспечивает прочность, долговечность и хорошие теплоотводящие свойства.
- Варианты исполнения: Редукторы Ц3У-250 могут иметь различные варианты исполнения входного и выходного валов (например, цилиндрический, конический, шлицевой), а также различные варианты монтажа (на лапах, с фланцем). Это делает их универсальными для интеграции в существующие системы.
- Условия эксплуатации: Редуктор Ц3У-250 предназначен для работы в умеренном климате, при температуре окружающей среды от -40°C до +40°C, в условиях отсутствия пыли и агрессивных сред.
- нагрузка постоянная или переменная по значению, одного направления или реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 1515О при запыленности воздуха не более 10 мг/м³;
- климатические исполнения по ГОСТ 15150: - У и Т для категорий размещения 1-3
- Редуктор состоит из трехступенчатой косозубой цилиндрической передачи, установленной в литой чугунный (алюминиевый) корпус, состоящий из двух частей: корпуса и крышки. Косозубые цилиндрические колеса и валы имеют шпоночные соединения. Подшипники качения зажаты в расточках корпуса и крышки. Плоскость разъема проходит по осям вращения валов. Подшипниковые узлы зафиксированы и закрыты торцевыми крышками с уплотнениями. Уплотнения выходных концов валов могут быть резиновыми (манжеты) или лабиринтными. Смазка зубчатого зацепления и подшипников осуществляется разбрызгиванием масла колесами из масляной ванны редуктора. Масло заливается в редуктор через отверстие, закрытое пробкой. Слив отработанного масла - через сливное отверстие, закрытое пробкой. Пробки окрашены в контрастный (по отношению к редуктору) цвет. Для контроля уровня масла служит отверстие, расположенное выше сливного отверстия.
