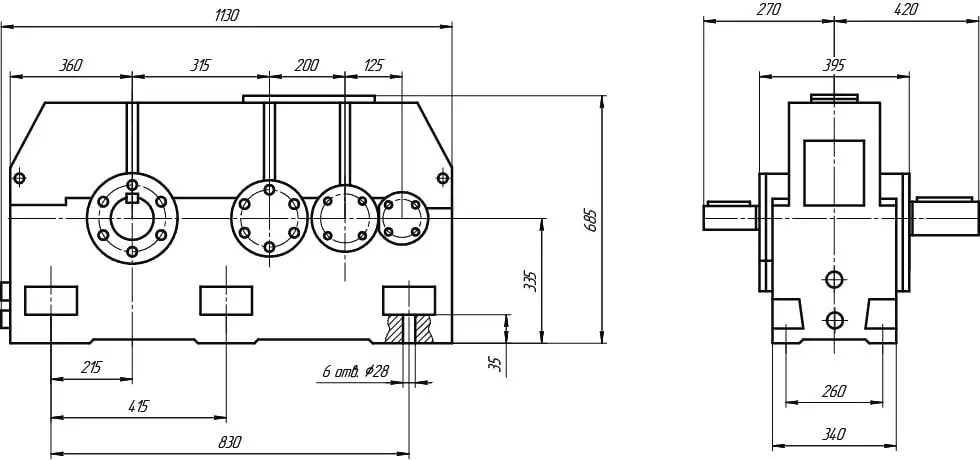

Габаритные и присоединительные размеры редукторов Ц3У-315, Ц3У-355, Ц3У-400, Ц3У-500

Типоразмер aw1 aw2 aw3 L l0 l1 l2 l3 l4 B B1 B2 H H1 d Ц3У-315 125 200 315 1130 215 415 270 420 830 395 340 260 685 335 28 Ц3У-355 140 255 355 1255 250 475 290 440 950 435 355 280 740 375 28 Ц3У-400 160 250 400 1410 280 535 340 500 1070 475 420 330 835 425 35 Ц3Н-500 225 315 500 1780 360 670 460 690 1340 700 580 650 1055 530 42 Размеры входного и выходного вала Типоразмер d t b l Выходной вал Ц3У-315 110m6 116 28 210 Ц3У-355 125m6 132 32 210 Ц3У-400 140m6 148 36 250 Ц3Н-500 180m6 190 45 300 Входной вал Ц3У-315 30к6 33 8 80 Ц3У-355 35к6 38 10 80 Ц3У-400 40к6 43 12 110 Ц3У-500 55к6 59 16 110

Дополнительная информация

Надежные помощники в промышленности: Цилиндрические редукторы серий Ц3У и Ц3Н Если вам нужна проверенная временем и мощная техника для снижения оборотов и увеличения крутящего момента в различных производственных процессах, обратите внимание на цилиндрические редукторы серий Ц3У и Ц3Н. Эти редукторы зарекомендовали себя как надежные и эффективные решения для широкого спектра задач. Серия Ц3У: Универсальность и производительность Редукторы Ц3У-315, Ц3У-355 и Ц3У-400 представляют собой трехступенчатые цилиндрические редукторы, которые отлично подходят для тех случаев, когда требуется значительное снижение частоты вращения при сохранении высокой передаваемой мощности. Ц3У-315: Это компактное, но мощное решение, идеально подходящее для средних нагрузок и оборудования, где пространство может быть ограничено. Ц3У-355: Предлагает еще большую производительность и надежность, становясь отличным выбором для более требовательных применений. Ц3У-400: Самый крупный представитель этой линейки, готовый справиться с самыми серьезными задачами, где требуется максимальная передача мощности и высокий крутящий момент. Эти редукторы отличаются высокой степенью надежности, долговечностью и эффективностью преобразования энергии. Они широко применяются в машиностроении, металлургии, горнодобывающей промышленности, энергетике и других отраслях. Почему стоит выбрать редукторы Ц3У и Ц3Н? Надежность: Эти редукторы изготавливаются из высококачественных материалов и проходят строгий контроль качества, что гарантирует их долгий срок службы. Эффективность: Они обеспечивают высокий КПД, минимизируя потери энергии. Универсальность: Широкий диапазон передаточных чисел и типоразмеров позволяет подобрать оптимальное решение для любой задачи. Проверенная конструкция: Многолетний опыт эксплуатации подтверждает их высокую работоспособность в самых разных условиях. Если вам требуется надежное и мощное решение для снижения оборотов и увеличения крутящего момента, редукторы серий Ц3У и Ц3Н станут вашим верным выбором. Они готовы к работе и обеспечат бесперебойное функционирование вашего оборудования.

Редуктор Ц3У-315

Назначение:

Редукторы цилиндрические горизонтальные с передачами Новикова серий Ц3У-315, Ц3У-355, Ц3У-400, Ц3Н-500 являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

— нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;

— работа длительная (до 24 ч. в сутки) или с периодическими остановками;

— вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;

— атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;

— климатические исполнения — У1, У2, УЗ, УХЛ4, Т1,Т2, ТЗ и О4 по ГОСТ 15150 — 69.

Типоразмер	aw1	aw2	aw3	L	l0	l1	l2	l3	l4	B	B1	B2	H	H1	d
Ц3У-315	125	200	315	1130	215	415	270	420	830	395	340	260	685	335	28
Ц3У-355	140	255	355	1255	250	475	290	440	950	435	355	280	740	375	28
Ц3У-400	160	250	400	1410	280	535	340	500	1070	475	420	330	835	425	35
Ц3Н-500	225	315	500	1780	360	670	460	690	1340	700	580	650	1055	530	42

**Размеры входного и выходного вала**
Типоразмер	d	t	b	l
Выходной вал
Ц3У-315	110m6	116	28	210
Ц3У-355	125m6	132	32	210
Ц3У-400	140m6	148	36	250
Ц3Н-500	180m6	190	45	300
Входной вал
Ц3У-315	30к6	33	8	80
Ц3У-355	35к6	38	10	80
Ц3У-400	40к6	43	12	110
Ц3У-500	55к6	59	16	110

Надежные помощники в промышленности: Цилиндрические редукторы серий Ц3У и Ц3Н

Если вам нужна проверенная временем и мощная техника для снижения оборотов и увеличения крутящего момента в различных производственных процессах, обратите внимание на цилиндрические редукторы серий Ц3У и Ц3Н. Эти редукторы зарекомендовали себя как надежные и эффективные решения для широкого спектра задач.

Серия Ц3У: Универсальность и производительность

Редукторы Ц3У-315, Ц3У-355 и Ц3У-400 представляют собой трехступенчатые цилиндрические редукторы, которые отлично подходят для тех случаев, когда требуется значительное снижение частоты вращения при сохранении высокой передаваемой мощности.

Ц3У-315: Это компактное, но мощное решение, идеально подходящее для средних нагрузок и оборудования, где пространство может быть ограничено.
Ц3У-355: Предлагает еще большую производительность и надежность, становясь отличным выбором для более требовательных применений.
Ц3У-400: Самый крупный представитель этой линейки, готовый справиться с самыми серьезными задачами, где требуется максимальная передача мощности и высокий крутящий момент.

Эти редукторы отличаются высокой степенью надежности, долговечностью и эффективностью преобразования энергии. Они широко применяются в машиностроении, металлургии, горнодобывающей промышленности, энергетике и других отраслях.

Почему стоит выбрать редукторы Ц3У и Ц3Н?

Надежность: Эти редукторы изготавливаются из высококачественных материалов и проходят строгий контроль качества, что гарантирует их долгий срок службы.
Эффективность: Они обеспечивают высокий КПД, минимизируя потери энергии.
Универсальность: Широкий диапазон передаточных чисел и типоразмеров позволяет подобрать оптимальное решение для любой задачи.
Проверенная конструкция: Многолетний опыт эксплуатации подтверждает их высокую работоспособность в самых разных условиях.

Если вам требуется надежное и мощное решение для снижения оборотов и увеличения крутящего момента, редукторы серий Ц3У и Ц3Н станут вашим верным выбором. Они готовы к работе и обеспечат бесперебойное функционирование вашего оборудования.

Высокая передача мощности: Этот редуктор разработан для работы с серьезными нагрузками. Он способен передавать значительную мощность, что делает его незаменимым в таких отраслях, как металлургия, горнодобывающая промышленность, машиностроение и других производствах, где требуется стабильная и мощная работа механизмов.
Надежность и долговечность: Ц3У-315 изготавливается из качественных материалов и имеет прочную конструкцию. Это обеспечивает его долгий срок службы даже в условиях интенсивной эксплуатации и агрессивной среды.
Эффективность: Благодаря своей конструкции, редуктор обладает высоким КПД (коэффициентом полезного действия). Это означает, что он потребляет меньше энергии для выполнения своей работы, что в свою очередь снижает эксплуатационные расходы.
Универсальность: Редуктор может быть установлен в различных положениях, что облегчает его интеграцию в существующие производственные линии и оборудование.

Основные технические характеристики, которые стоит знать:

Тип редуктора: Цилиндрический, двухступенчатый.
Передаточное число: Это ключевой параметр, который показывает, во сколько раз редуктор снижает обороты. Для Ц3У-315 оно может варьироваться, но обычно находится в диапазоне от 25 до 100. Чем выше передаточное число, тем сильнее снижаются обороты и больше увеличивается крутящий момент.
Номинальный крутящий момент на выходном валу: Это показатель того, какой максимальный крутящий момент редуктор может передавать без риска повреждения. Для Ц3У-315 этот показатель достаточно высок и составляет около 10 000 Н·м (Ньютон-метров). Это означает, что он способен справляться с очень тяжелыми задачами.
Номинальная мощность: Соответствует крутящему моменту и передаточному числу. Для Ц3У-315 она может достигать до 100 кВт (киловатт).
Частота вращения: Редуктор предназначен для работы с определенными скоростями вращения входного и выходного валов. Обычно входная скорость составляет 1500 об/мин (оборотов в минуту), а выходная, соответственно, значительно ниже, в зависимости от передаточного числа.
Габаритные размеры и масса: Эти параметры важны для планирования установки и транспортировки. Ц3У-315 – это достаточно крупное и тяжелое оборудование, его вес может составлять около 1500 кг.
