Редуктор Ц3У-400

Назначение:

Редукторы цилиндрические горизонтальные с передачами Новикова серий Ц3У-315, Ц3У-355, Ц3У-400, Ц3Н-500 являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

— нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;

— работа длительная (до 24 ч. в сутки) или с периодическими остановками;

— вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;

— атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;

— климатические исполнения — У1, У2, УЗ, УХЛ4, Т1,Т2, ТЗ и О4 по ГОСТ 15150 — 69.

Типоразмер	aw1	aw2	aw3	L	l0	l1	l2	l3	l4	B	B1	B2	H	H1	d
Ц3У-315	125	200	315	1130	215	415	270	420	830	395	340	260	685	335	28
Ц3У-355	140	255	355	1255	250	475	290	440	950	435	355	280	740	375	28
Ц3У-400	160	250	400	1410	280	535	340	500	1070	475	420	330	835	425	35
Ц3Н-500	225	315	500	1780	360	670	460	690	1340	700	580	650	1055	530	42

**Размеры входного и выходного вала**
Типоразмер	d	t	b	l
Выходной вал
Ц3У-315	110m6	116	28	210
Ц3У-355	125m6	132	32	210
Ц3У-400	140m6	148	36	250
Ц3Н-500	180m6	190	45	300
Входной вал
Ц3У-315	30к6	33	8	80
Ц3У-355	35к6	38	10	80
Ц3У-400	40к6	43	12	110
Ц3У-500	55к6	59	16	110

Надежные помощники в промышленности: Цилиндрические редукторы серий Ц3У и Ц3Н

Если вам нужна проверенная временем и мощная техника для снижения оборотов и увеличения крутящего момента в различных производственных процессах, обратите внимание на цилиндрические редукторы серий Ц3У и Ц3Н. Эти редукторы зарекомендовали себя как надежные и эффективные решения для широкого спектра задач.

Серия Ц3У: Универсальность и производительность

Редукторы Ц3У-315, Ц3У-355 и Ц3У-400 представляют собой трехступенчатые цилиндрические редукторы, которые отлично подходят для тех случаев, когда требуется значительное снижение частоты вращения при сохранении высокой передаваемой мощности.

Ц3У-315: Это компактное, но мощное решение, идеально подходящее для средних нагрузок и оборудования, где пространство может быть ограничено.
Ц3У-355: Предлагает еще большую производительность и надежность, становясь отличным выбором для более требовательных применений.
Ц3У-400: Самый крупный представитель этой линейки, готовый справиться с самыми серьезными задачами, где требуется максимальная передача мощности и высокий крутящий момент.

Эти редукторы отличаются высокой степенью надежности, долговечностью и эффективностью преобразования энергии. Они широко применяются в машиностроении, металлургии, горнодобывающей промышленности, энергетике и других отраслях.

Почему стоит выбрать редукторы Ц3У и Ц3Н?

Надежность: Эти редукторы изготавливаются из высококачественных материалов и проходят строгий контроль качества, что гарантирует их долгий срок службы.
Эффективность: Они обеспечивают высокий КПД, минимизируя потери энергии.
Универсальность: Широкий диапазон передаточных чисел и типоразмеров позволяет подобрать оптимальное решение для любой задачи.
Проверенная конструкция: Многолетний опыт эксплуатации подтверждает их высокую работоспособность в самых разных условиях.

Если вам требуется надежное и мощное решение для снижения оборотов и увеличения крутящего момента, редукторы серий Ц3У и Ц3Н станут вашим верным выбором. Они готовы к работе и обеспечат бесперебойное функционирование вашего оборудования.

Цилиндрический редуктор Ц3У-400: Надежность и Производительность для Ваших Задач

Если вам нужен надежный и мощный редуктор для промышленных применений, то цилиндрический редуктор Ц3У-400 – это отличный выбор. Эта модель зарекомендовала себя как одно из самых популярных и проверенных решений на рынке благодаря своей долговечности, высокой эффективности и способности работать в самых разных условиях.

Что такое Ц3У-400 и для чего он нужен?

Ц3У-400 – это трехступенчатый цилиндрический редуктор. Его основная задача – снижать скорость вращения приводного двигателя и увеличивать крутящий момент на выходном валу. Это критически важно для множества механизмов, где требуется большая сила для выполнения работы, например:

Конвейерные системы: для перемещения тяжелых грузов.
Подъемные механизмы: для работы кранов и лебедок.
Металлообрабатывающее оборудование: для станков и прессов.
Производственные линии: для различных агрегатов и машин.

Ключевые характеристики Ц3У-400, которые стоит знать:

Тип редуктора: Цилиндрический, трехступенчатый. Это означает, что он имеет три пары зубчатых колес, которые последовательно снижают скорость. Трехступенчатая конструкция позволяет достигать более высоких передаточных отношений при сохранении компактности.
Передаточное отношение: Это один из самых важных параметров. Для Ц3У-400 оно может варьироваться в зависимости от конкретной модификации, но обычно находится в диапазоне от 25 до 200. Чем выше передаточное отношение, тем сильнее снижается скорость и увеличивается крутящий момент.
Номинальный крутящий момент на выходном валу: Этот показатель говорит о том, какую максимальную нагрузку редуктор может выдерживать длительное время. Для Ц3У-400 он достаточно высок и позволяет справляться с серьезными задачами.
Номинальная мощность: Определяет, какую мощность двигателя можно подключить к редуктору.
Тип присоединения: Редуктор может иметь различные варианты присоединения к двигателю и выходному валу, что делает его универсальным для интеграции в существующие системы.
Условия эксплуатации: Ц3У-400 разработан для работы в различных климатических условиях (от умеренного до тропического климата) и при различных температурах окружающей среды. Он устойчив к пыли и умеренному загрязнению.
Надежность и долговечность: Благодаря качественным материалам, точной обработке зубчатых колес и продуманной конструкции, редукторы этой серии отличаются длительным сроком службы и минимальной потребностью в обслуживании.
Эффективность: Ц3У-400 обладает высоким КПД, что означает минимальные потери энергии при передаче вращения. Это способствует экономии электроэнергии.

Редуктор Ц3У-400

Условия применения

Варианты сборки редукторов Ц3У-315, Ц3У-355, Ц3У-400, Ц3Н-500

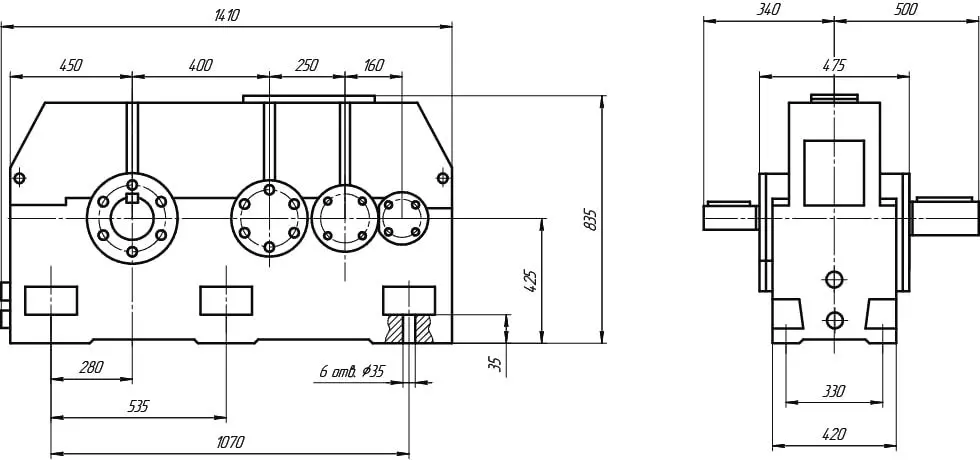

Габаритные и присоединительные размеры редукторов Ц3У-315, Ц3У-355, Ц3У-400, Ц3У-500
