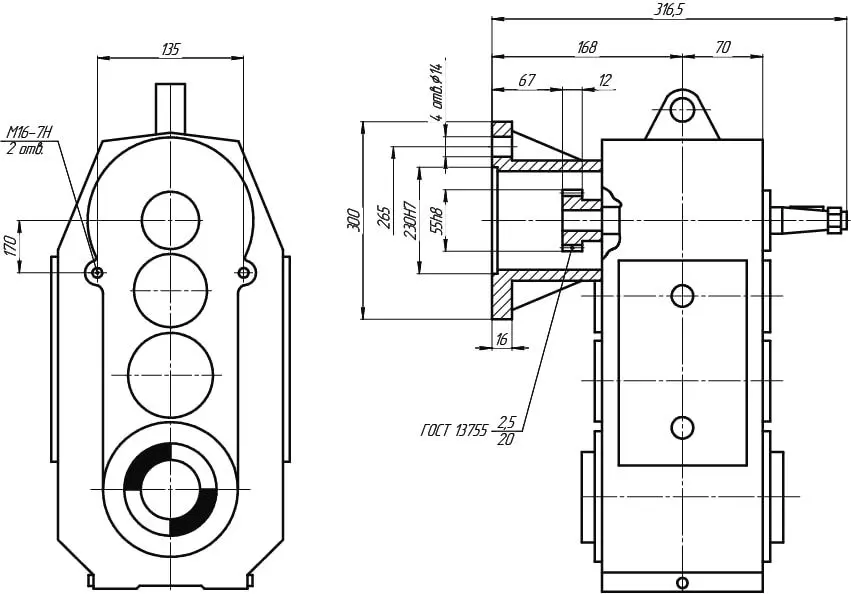

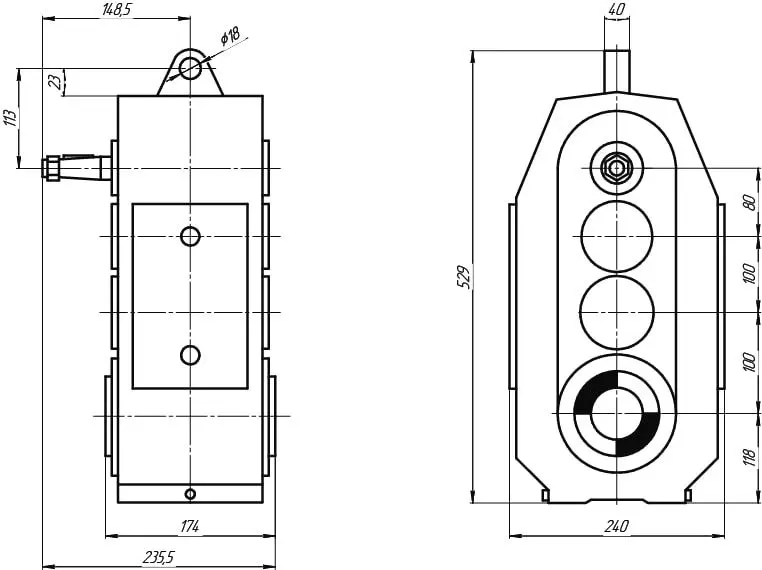

Редуктор Ц3вк(ф)-100

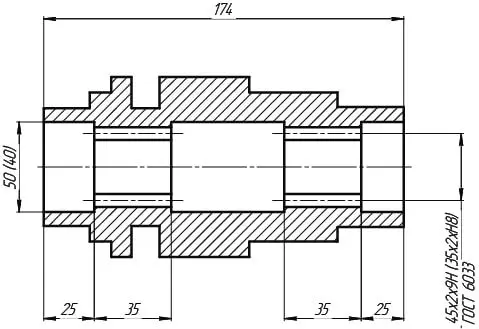

Редукторы всех вариантов сборки выполняются с полым тихоходным валом: а) шлицевым, при этом шлицы выполняются эвольвентными и в двух исполнениях: Исполнение 1 – аналог производства Чехии; Исполнение 2 – аналог производства Санкт-Петербурга;

б) со шпоночным пазом.

Редукторы допускают их применение в следующих условиях:

- работа в повторно-кратковременных режимах, т.е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;

- вращение валов в любую сторону;

- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м³;

- климатические исполнения – У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150.

1. Технические характеристики редукторов при длительной работе м постоянной и переменной по величине нагрузкой в реверсивном режиме работы, температуре окружающего воздуха в пределах 15 – 25⁰С приведены в таблицах.

2. Номинальная частота вращения быстроходного вала 25 (1500)с^-1 (об/мин).

3. Редукторы допускают кратковременные перегрузки по отношению к моментам, приведенным в таблицах, если общее время действия этих перегрузок не превышает 250 часов.

При этом коэффициент, характеризующий максимально допустимую кратковременную перегрузочную способность редукторов, составляет:

- для редукторов 2Ц3вк(ф)-100; 125; 160 – 2,8;

- для редукторов В-200; 250 (3Ц3вк(ф)-200; 250) – 2,5.

4. Для двухконцевого исполнения быстроходного вала допускаемая радиальная консольная нагрузка должна быть снижена на 50%.

5. Фактические передаточные отношения редукторов не отличаются от номинальных более чем на 5%

Примечание: Редуктор 2Ц3вк(ф)-160 изготавливается в неразъемном корпусе.

Редуктор 3Ц3вк(ф)-160 изготавливается в разъемном корпусе.

Редукторы Ц3ВК(Ф) и В: Надежность и Эффективность в Промышленности

В современной промышленности, где точность, надежность и эффективность являются ключевыми факторами успеха, выбор правильного оборудования играет решающую роль. Среди множества компонентов, обеспечивающих бесперебойную работу механизмов, особое место занимают редукторы – устройства, предназначенные для изменения угловой скорости и крутящего момента. В данной статье мы рассмотрим популярные и востребованные серии редукторов: Ц3ВК(Ф)-100, Ц3ВК(Ф)-125, Ц3ВК(Ф)-160 и В-125, В-160, В-200, В-250.

Общие Принципы Работы Редукторов

Прежде чем углубиться в особенности конкретных моделей, напомним основные принципы работы редукторов. Их главная задача – преобразование высокой угловой скорости входного вала в более низкую угловую скорость выходного вала, одновременно увеличивая крутящий момент. Это достигается за счет использования зубчатых передач с различным количеством зубьев.

Серия Редукторов Ц3ВК(Ф): Трехступенчатые Вертикальные Цилиндрические

Редукторы серии Ц3ВК(Ф) – это трехступенчатые вертикальные цилиндрические редукторы, предназначенные для работы в приводах различных машин и механизмов. Буква "Ф" в названии указывает на наличие фланцевого исполнения, что обеспечивает удобство монтажа и интеграции в существующие системы.

Основные характеристики и преимущества Ц3ВК(Ф):

• Трехступенчатая конструкция: Обеспечивает высокие передаточные числа, позволяя достигать значительного снижения скорости и увеличения крутящего момента.
• Вертикальное исполнение: Идеально подходит для применений, где требуется компактное размещение оборудования и экономия горизонтального пространства.
• Цилиндрические зубчатые передачи: Отличаются высокой нагрузочной способностью, долговечностью и относительно низким уровнем шума при работе.
• Модели Ц3ВК(Ф)-100, Ц3ВК(Ф)-125, Ц3ВК(Ф)-160: Число в названии указывает на межосевое расстояние тихоходной ступени (в мм), что определяет габариты и мощность редуктора. Чем больше число, тем мощнее редуктор и тем больший крутящий момент он способен передавать.
• Применение: Широко используются в приводах конвейеров, мешалок, насосов, вентиляторов, подъемно-транспортного оборудования и других промышленных установок.

Серия Редукторов В: Вертикальные Цилиндрические

Редукторы серии В – это также вертикальные цилиндрические редукторы, но, как правило, они имеют двухступенчатую или трехступенчатую конструкцию, в зависимости от конкретной модели и требуемого передаточного числа. Они являются надежным и проверенным решением для широкого спектра промышленных задач.

Основные характеристики и преимущества В-серии:

• Вертикальное исполнение: Как и Ц3ВК(Ф), эти редукторы экономят пространство и удобны для монтажа в вертикальном положении.
• Цилиндрические зубчатые передачи: Обеспечивают высокую эффективность, надежность и длительный срок службы.
• Модели В-125, В-160, В-200, В-250: Число в названии также указывает на межосевое расстояние тихоходной ступени. Увеличение числа соответствует увеличению мощности и крутящего момента.
• Разнообразие передаточных чисел: Позволяет подобрать оптимальный редуктор для конкретных требований по скорости и крутящему моменту.
• Применение: Находят применение в различных отраслях промышленности, включая машиностроение, металлургию, горнодобывающую промышленность, сельское хозяйство и другие. Они используются в приводах кранов, лебедок, дробилок, мельниц, экструдеров и многих других машин.
